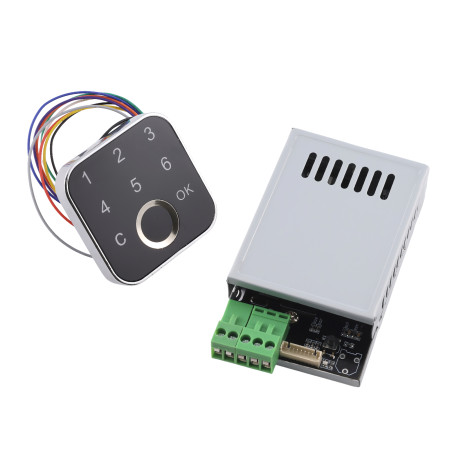

Relaismodul K226+G16 – LED-Statusanzeige

Relais-Schaltmodul mit Leser und Tastatur K226+G16, 10–30 V DC

51,25 €

51,25 € ohne MwSt.

51.246662 zzgl. MwSt.

Inklusive 0,25 € für Ökosteuer

Auf Lager beim Lieferanten

Menge:

Katalogbogen

Beschreibung

Das Kit K226 + G16 ist ein fortschrittliches Zutrittskontrollsystem, das eine Steuereinheit und einen externen Fingerabdruckleser kombiniert. In Verbindung mit dem G16 ermöglicht es die sichere und komfortable Steuerung von elektronischen Schlössern und anderen Geräten. Es erlaubt die Verwaltung mehrerer Administratoren, Benutzer und Einmalpasswörter und bietet bis zu vier Relaissteuerungsmodi. Dieses Kit ist die ideale Wahl für Installationen, die flexible und zuverlässige Sicherheit erfordern.

Technische Spezifikationen

Stromversorgung: Gleichstrom 10-30 V
Standby-Verbrauch: 6 mA (bei 12 V)
Ausgang: Relais (max. Stromstärke 10 A)
Einstellbare Relais-Schaltzeit: 0,5 s - 30 Minuten
Fingerabdruckkapazität:
- Administrator: bis zu 40 Fingerabdrücke
- Benutzer: bis zu 60 Fingerabdrücke (2 Datenbanken mit je 30 Fingerabdrücken)
Passwortkapazität:
- Administrator: bis zu 5 Gruppen
- Benutzer: bis zu 5 Gruppen (3-9 Ziffern)
- Einweg: bis zu 5 Gruppen
Steuerung: SET-Taste, Fingerabdruck, Passwort
G16-Lesegerät: externer Fingerabdrucksensor mit LED-Anzeige

Funktionen und Merkmale

Kombination aus biometrischer Identifizierung und Passwortzugriff
Einfache Benutzerregistrierung direkt über den G16-Leser
Unterstützung für Administrator- und Benutzerkonten
Option für Einmalpasswörter für temporären Zugriff
Vier Relais-Steuermodi – Zeitrelais, Momentrelais, Verriegelungsrelais ohne Speicher, Verriegelungsrelais mit Speicher
Möglichkeit, das Relais so einzustellen, dass es bis zu 30 Minuten lang eingeschaltet bleibt.
Statusanzeige mittels G16-LED-Lesegerät

Relaismodi

Modus 1 (Zeit): Das Relais schaltet sich für die eingestellte Zeit (0,5 s – 30 Minuten) ein.
Modus 2 (momentan): Das Relais bleibt nur so lange geschlossen, wie der Finger aufgelegt wird.
Modus 3 (selbstverriegelnd ohne Speicher): Erste Berührung → Relais schließt, zweite Berührung → Relais schließt. Der Relaiszustand wird nach dem Trennen der Stromversorgung nicht gespeichert.
Modus 4 (Verriegelung mit Speicher): Wie Modus 3, aber das Relais merkt sich den Zustand auch nach einem Stromausfall.

Ideal für

Elektronische Türschlösser
Zugangssysteme für Privathaushalte und Unternehmen
Steuerung von Relais und elektrischen Geräten
Sicherheitssysteme, die ein höheres Schutzniveau erfordern

Packungsinhalt

Steuerplatine K226
G16 Fingerabdruckleser
Steckverbinder für die Verkabelung
Benutzerhandbuch (EN)

Warum dieses Set wählen?

Kombination aus G16-Lesegerät und K226-Steuerplatine für maximale Flexibilität
Unterstützung für mehrere Administratoren, Benutzer und Einmalpasswörter
Vier Relaissteuerungsmodi, anpassbar an spezifische Anwendungen
Einfache Installation und intuitive Verwaltung
Zuverlässige LED-Signalisierung für einen klaren Betrieb

Gebrauchsanweisung

1. Erster Start: Halten Sie die SET-Taste 5-6 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen.
2. Administratorregistrierung: Drücken Sie kurz die SET-Taste. Die blaue LED am G16 blinkt schnell. Legen Sie Ihren Finger wiederholt auf, bis ein Signalton ertönt. Es können bis zu 40 Fingerabdrücke gespeichert werden.
3. Benutzerregistrierung: Melden Sie sich mit dem Fingerabdruck oder Passwort des Administrators an. Wählen Sie die Datenbank (1 oder 2) aus und fügen Sie den Fingerabdruck des Benutzers hinzu. Jede Datenbank speichert bis zu 30 Fingerabdrücke.
4. Passworteinstellungen: Der Administrator kann bis zu 5 Passwörter für Benutzer und Administratoren hinzufügen (3–9 Ziffern). Zusätzlich können 5 Einmalpasswörter festgelegt werden.
5. Relais-Einstellungen: Melden Sie sich als Administrator an und wählen Sie den Modus (1-4). Stellen Sie im Zeitmodus die Schaltzeit ein (0,5 s - 30 Minuten).
6. Nutzung: Der Zugriff ist möglich, indem ein registrierter Finger auf das G16 gelegt und ein Passwort oder ein Einmalpasswort eingegeben wird.

Technische Daten

Spannung: 10-30 V DC
Abdeckung: IP22

Bedienungsanleitung

Dieses Handbuch beschreibt die Inbetriebnahme, die Benutzerverwaltung (Fingerabdruck / Passwort), die Einstellung der Relaismodi und die Fehlerbehebung für die Steuerplatine K226 + G16. Beginnen Sie immer mit der Initialisierung auf Werkseinstellungen, registrieren Sie anschließend einen Administrator und richten Sie danach Benutzer sowie den Relaismodus nach Bedarf ein.

Sicherheit und Nutzungshinweise

Versorgen Sie das Gerät ausschließlich mit Gleichspannung im zulässigen Bereich. Achten Sie auf die richtige Polarität.
Schließen Sie an das Relais keine Lasten an, die den maximalen Relaisstrom überschreiten. Verwenden Sie eine geeignete Sicherung.
Schützen Sie die Platine vor Feuchtigkeit, leitfähigem Staub und mechanischen Beschädigungen.
Trennen Sie die Stromversorgung immer vor dem Anschließen oder Ändern der Verkabelung.

Technische Daten

Stromversorgung: DC 10–30 V
Ruheaufnahme: ca. 6 mA (bei 12 V)
Ausgang: Relais, max. Strom 10 A
Fingerabdruckspeicher: Administrator bis zu 40; Benutzer bis zu 60 (2 Datenbanken × 30)
Passwörter: Administrator bis zu 5 Gruppen; Benutzer bis zu 5 Gruppen; Länge 3–9 Zeichen
Einmalpasswörter: bis zu 5 Gruppen (werden nach Verwendung automatisch ungültig)
Verwaltung: über SET-Taste, Administrator-Fingerabdruck oder -Passwort

Bedienelemente und Anzeigen

SET-Taste – Grundverwaltung (Registrierung, Reset, Relaiszeit einstellen).
Tastatur – Bestätigung OK, Löschen C (Langdruck = „Reset/Löschen“ bei der jeweiligen Funktion).
LED-Panel des Lesers – Farbzustände (rosa/rot/blau) zeigen Registrierungs- oder Reset-Modi an.

Erststart und Werkseinstellung

Initialisierung (Factory Reset): Halten Sie die SET-Taste ca. 5–6 Sekunden lang gedrückt; nach einem langen Signalton und einer Melodie (LED: rosa → rot → blau) ist die Initialisierung abgeschlossen.
Registrieren Sie nach der Initialisierung zuerst einen Administrator, erst danach fügen Sie Benutzer hinzu.

Administratorregistrierung (Fingerabdruck)

Kurz die SET-Taste drücken; schnelles Blinken der blauen LED zeigt den Registrierungsmodus an.
Legen Sie den Finger mehrmals auf den Sensor, bis eine Melodie ertönt (Erfolg). Mehrere Fingerabdrücke können nacheinander registriert werden.
Nach Speicherung von 40 Administrator-Fingerabdrücken registriert ein kurzer Druck auf SET Benutzer-Fingerabdrücke.

Schnelle Inbetriebnahme – Kurzverfahren

Werksreset (halten Sie SET 5–6 s gedrückt).
Administrator-Fingerabdruck registrieren (kurz SET → Finger scannen).
Relaismodus einstellen (siehe „Relaismodi“).
Optional Administrator-Passwörter, Benutzer-Fingerabdrücke/-Passwörter und Einmalpasswörter hinzufügen.

Bearbeitungsmodus (Verwaltung über Tastatur)

Für alle unten genannten Tastaturoperationen ist zunächst eine Authentifizierung mit Administrator-Fingerabdruck oder Administrator-Passwort erforderlich (Passwort eingeben und mit OK bestätigen).

Administratorfunktionen (Tastatur)

Administrator-Fingerabdruck hinzufügen: 1【OK】 → Finger scannen, bis die Melodie ertönt.
Alles löschen / Werkseinstellungen wiederherstellen: 1【C】 (halten Sie C gedrückt).
Administrator-Passwort festlegen (bis zu 5 Gruppen): 2【OK】 neues Passwort 【OK】.
Administrator-Passwörter löschen: 2【C】 (halten Sie C gedrückt).

Benutzerfunktionen (Tastatur)

Benutzer-Fingerabdruck hinzufügen: 3【OK】 Datenbank(1 oder 2)【OK】 → Finger scannen.
Benutzer-Fingerabdrücke löschen: 3【C】 Datenbank(1 oder 2)【C】 (zweites C gedrückt halten).
Benutzer-Passwort festlegen (bis zu 5 Gruppen): 4【OK】 neues Passwort 【OK】.
Benutzer-Passwörter löschen: 4【C】 (halten Sie C gedrückt).
Einmalpasswort festlegen (bis zu 5 Gruppen): 6【OK】 neues Passwort 【OK】.
Alle Einmalpasswörter löschen: 6【C】 (halten Sie C gedrückt).

Relaismodi

Eingabe: nach Administrator-Authentifizierung 5【OK】 Modus 1–4 【OK】.
Modus 1: Relais schaltet für die eingestellte Zeit ein (ca. 0,5 s bis 30 Min.).
Modus 2: Relais bleibt nur so lange eingeschaltet, wie der Finger auf dem Sensor liegt.
Modus 3: Schalter (Toggle): Finger auflegen = EIN; erneut auflegen = AUS; Zustand wird bei Stromausfall nicht gespeichert.
Modus 4: Schalter (Toggle) mit Speicherung des Zustands bei Stromausfall.

Einstellung der Relais-Einschaltdauer (für Modus 1)

Halten Sie die SET-Taste ca. 2 s gedrückt und lassen Sie sie los; schnelles rosa Blinken = Zeiteinstellungsmodus.
Drücken und halten Sie die SET-Taste für die gewünschte Dauer; die Haltezeit entspricht der Relais-Einschaltdauer (0,5 s bis 30 Min.).

Regeln und Hinweise zur Registrierung

Administrator-Fingerabdrücke dürfen nicht identisch mit Benutzer-Fingerabdrücken sein.
Benutzer-Passwörter dürfen nicht identisch mit Administrator-Passwörtern sein.
Wenn ein Einmalpasswort mit einem bestehenden Passwort übereinstimmt, wird das Einmalpasswort vorrangig verwendet.

Fehlerbehebung

Fingerabdruck kann nicht hinzugefügt werden: Datenbank voll oder Rollendoppelung. Einträge löschen und erneut versuchen.
Passwort funktioniert nicht: Passworttyp (Admin/Benutzer) und Länge 3–9 Zeichen überprüfen; bei Einmalpasswörtern prüfen, ob es bereits verwendet wurde.
Relais schaltet nicht wie erwartet: eingestellten Modus prüfen; bei Modus 1 auch die mit SET eingestellte Zeit kontrollieren.
