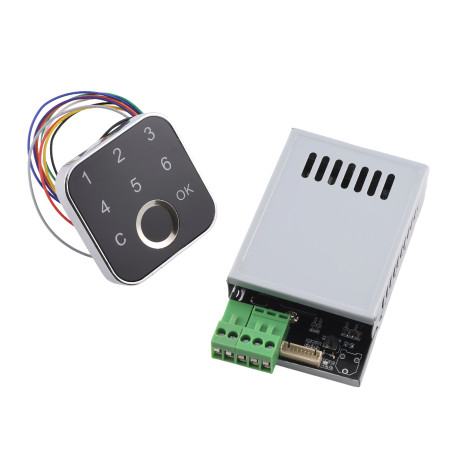

Relé kapcsolómodul olvasóval és billentyűzettel K226+G16, 10-30V DC

51,25 €

51,25 € ÁFA nélkül

51.246662 Áfa nélkül

0,25 € környezetvédelmi adót tartalmaz

Készleten a beszállítónál

Mennyiség

Katalógus lap

Leírás

A K226 + G16 készlet egy fejlett beléptetőrendszer, amely egy vezérlőpanelt és egy külső ujjlenyomat-olvasót kombinál. A G16-hoz csatlakoztatva biztonságos és kényelmes vezérlést kínál elektronikus zárak és egyéb eszközök számára. Lehetővé teszi több adminisztrátor, felhasználó és egyszer használatos jelszó kezelését, és akár négy relévezérlési módot is biztosít. Ez a készlet ideális választás rugalmas és megbízható biztonságot igénylő telepítésekhez.

Műszaki adatok

Tápellátás: DC 10-30V
Készenléti fogyasztás: 6 mA (12 V-on)
Kimenet: relé (max. áram 10 A)
Állítható relé kapcsolási idő: 0,5 s - 30 perc
Ujjlenyomat-kapacitás:
- Adminisztrátor: akár 40 ujjlenyomat
- Felhasználó: akár 60 ujjlenyomat (2 db 30 ujjlenyomatot tartalmazó adatbázis)
Jelszókapacitás:
- Adminisztrátor: akár 5 csoport
- Felhasználó: legfeljebb 5 csoport (3-9 számjegy)
- Eldobható: akár 5 csoport
Vezérlés: SET gomb, ujjlenyomat, jelszó
G16 olvasó: külső ujjlenyomat-érzékelő LED-es kijelzéssel

Funkciók és jellemzők

Biometrikus azonosítás és jelszóhozzáférés kombinációja
Egyszerű felhasználói regisztráció közvetlenül a G16 olvasón keresztül
Támogatás rendszergazdai és felhasználói fiókokhoz
Egyszer használatos jelszavak lehetősége az ideiglenes hozzáféréshez
Négy relévezérlési mód – időzített, pillanatvezérelt, memória nélküli reteszelés, memóriával való reteszelés
Lehetőség van a relé bekapcsolásának akár 30 percre történő beállítására
Állapotjelzés a G16 olvasó LED-jével

Relé módok

1. mód (idő): A relé a beállított időre (0,5 s – 30 perc) bekapcsol.
2. mód (pillanatnyi): A relé csak addig marad zárva, amíg az ujjat a helyén tartják.
3. mód (memória nélküli önreteszelés): Első ujjérintés → relé zár, második érintés → relé zár. A relé állapota a tápellátás kikapcsolása után nem kerül mentésre.
4. mód (reteszelés memóriával): Ugyanaz, mint a 3. mód, de a relé áramkimaradás után is megjegyzi az állapotot.

Ideális a következőkhöz:

Elektronikus ajtózárak
Beléptető rendszerek otthonok és vállalkozások számára
Relék és elektromos készülékek vezérlése
Magasabb szintű védelmet igénylő biztonsági rendszerek

A csomag tartalma

K226 vezérlőpanel
G16 ujjlenyomat-olvasó
Csatlakozók a vezetékezéshez
Felhasználói kézikönyv (EN)

Miért válassza ezt a szettet?

G16 olvasó és K226 vezérlőkártya kombinációja a maximális rugalmasság érdekében
Több rendszergazda, felhasználó és egyszer használatos jelszavak támogatása
Négy relévezérlési mód, amely az adott alkalmazásokhoz igazítható
Egyszerű telepítés és intuitív kezelés
Megbízható LED jelzés a tiszta működésért

Használati utasítás

1. Első indítás: Tartsa lenyomva a SET gombot 5-6 másodpercig a gyári beállítások visszaállításához.
2. Adminisztrátori regisztráció: Röviden nyomja meg a SET gombot, a G16 kék LED-je gyorsan villog. Helyezze az ujját ismételten az ujjlenyomat-olvasóra, amíg zenei hangot nem hall. Legfeljebb 40 ujjlenyomat tárolható.
3. Felhasználói regisztráció: Jelentkezzen be a rendszergazdai ujjlenyomattal vagy jelszóval. Válassza ki az adatbázist (1 vagy 2), és illessze be a felhasználó ujját. Minden adatbázis 30 ujjlenyomatot engedélyez.
4. Jelszóbeállítások: A rendszergazda legfeljebb 5 jelszót adhat hozzá felhasználóknak és rendszergazdáknak (3-9 számjegy). 5 egyszer használatos jelszó is beállítható.
5. Relé beállítások: Jelentkezzen be rendszergazdaként, és válassza ki az üzemmódot (1-4). Idő üzemmódhoz állítsa be a kapcsolási időt (0,5 s - 30 perc).
6. Használat: A hozzáférés úgy lehetséges, hogy egy regisztrált ujjat a G16-ra helyezünk, majd megadunk egy jelszót vagy egyszer használatos jelszót.

Adatlap

Feszültség: 10-30 V DC
Borító: IP22

Használati útmutató

Ez a kézikönyv ismerteti az üzembe helyezést, a felhasználók kezelését (ujjlenyomat / jelszó), a relé üzemmódok beállítását és a hibakeresést a K226 + G16 vezérlőkártyához. Mindig kezdje a gyári alaphelyzetbe állítással, majd regisztráljon egy adminisztrátort, és ezt követően állítsa be a felhasználókat és a relé üzemmódot az igényeknek megfelelően.

Biztonsági és használati útmutató

Kizárólag a megengedett tartományon belüli egyenfeszültséggel működtesse. Ügyeljen a helyes polaritásra.
A relére ne csatlakoztasson a maximális áramot meghaladó terhelést. Használjon megfelelő biztosítékot.
Védje a panelt nedvességtől, vezető portól és mechanikai sérülésektől.
A bekötés vagy a kábelezés módosítása előtt mindig kapcsolja le a tápellátást.

Műszaki adatok

Tápellátás: DC 10–30 V
Készenléti áramfelvétel: kb. 6 mA (12 V esetén)
Kimenet: relé, max. áram 10 A
Ujjlenyomat-kapacitás: adminisztrátor maximum 40; felhasználók maximum 60 (2 adatbázis × 30)
Jelszavak: adminisztrátori – legfeljebb 5 csoport; felhasználói – legfeljebb 5 csoport; hossz: 3–9 karakter
Egyszer használatos jelszavak: legfeljebb 5 csoport (használat után automatikusan érvénytelenek)
Kezelés: SET gombbal, adminisztrátori ujjlenyomattal vagy jelszóval

Vezérlőelemek és jelzések leírása

SET gomb – alapkezelés (regisztráció, visszaállítás, reléidő beállítása).
Billentyűzet – megerősítés OK, törlés C (hosszú nyomás = „reset/törlés” az adott funkciónál).
Olvasó LED panel – színállapotok (rózsaszín/piros/kék) jelzik a regisztráció vagy visszaállítás módját.

Első indítás és gyári beállítás

Inicializálás (Factory Reset): tartsa lenyomva a SET gombot kb. 5–6 másodpercig; egy hosszú sípszó és dallam után (LED: rózsaszín → piros → kék) a folyamat befejeződött.
Inicializálás után először regisztrálja az adminisztrátort, majd csak ezután adjon hozzá felhasználókat.

Adminisztrátor regisztrációja (ujjlenyomat)

Nyomja meg röviden a SET gombot; a gyorsan villogó kék LED a regisztrációs módot jelzi.
Helyezze az ujját az érzékelőre többször egymás után, amíg dallamot nem hall (siker). Egymás után több ujjlenyomat is rögzíthető.
Ha a 40 adminisztrátori ujjlenyomat megtelt, a SET rövid nyomása már felhasználói ujjlenyomatokat fog regisztrálni.

Gyors üzembe helyezés – rövid folyamat

Gyári visszaállítás (tartsa lenyomva a SET gombot 5–6 s-ig).
Adminisztrátori ujjlenyomat regisztrálása (rövid SET → ujj olvasása).
Relé üzemmód beállítása (lásd „Relé üzemmódok”).
Opcionálisan adjon hozzá adminisztrátori jelszavakat, felhasználói ujjlenyomatokat/jelszavakat és egyszer használatos jelszavakat.

Szerkesztési mód elérése (kezelés billentyűzettel)

Az alábbi összes művelethez először hitelesíteni kell adminisztrátori ujjlenyomattal vagy adminisztrátori jelszóval (jelszó beírása és OK megerősítése).

Adminisztrátori funkciók (billentyűzet)

Adminisztrátori ujjlenyomat hozzáadása: 1【OK】 → ujj beolvasása dallamig.
Összes törlése / gyári beállítás visszaállítása: 1【C】 (tartsa lenyomva a C gombot).
Adminisztrátori jelszó beállítása (max. 5 csoport): 2【OK】 új jelszó 【OK】.
Adminisztrátori jelszavak törlése: 2【C】 (tartsa lenyomva a C gombot).

Felhasználói funkciók (billentyűzet)

Felhasználói ujjlenyomat hozzáadása: 3【OK】 adatbázis(1 vagy 2)【OK】 → ujj beolvasása.
Felhasználói ujjlenyomatok törlése: 3【C】 adatbázis(1 vagy 2)【C】 (a második C gombot tartsa lenyomva).
Felhasználói jelszó beállítása (max. 5 csoport): 4【OK】 új jelszó 【OK】.
Felhasználói jelszavak törlése: 4【C】 (tartsa lenyomva a C gombot).
Egyszer használatos jelszó beállítása (max. 5 csoport): 6【OK】 új jelszó 【OK】.
Összes egyszer használatos jelszó törlése: 6【C】 (tartsa lenyomva a C gombot).

Relé üzemmódok

Belépés: adminisztrátori hitelesítés után írja be: 5【OK】 mód 1–4 【OK】.
1. mód: a relé a beállított ideig kapcsol be (kb. 0,5 s – 30 perc).
2. mód: a relé csak addig marad bekapcsolva, amíg az ujj az érzékelőn van.
3. mód: váltó (toggle): ujj hozzáérintése = bekapcsolás; újraérintés = kikapcsolás; az állapot nem mentődik áramszünet után.
4. mód: váltó (toggle) állapotmemóriával áramszünet esetére.

Relé bekapcsolási idejének beállítása (1. módhoz)

Tartsa lenyomva a SET gombot kb. 2 másodpercig, engedje fel; gyors rózsaszín villogás = időbeállítási mód.
Nyomja meg és tartsa lenyomva a SET gombot a kívánt ideig; a nyomvatartás hossza megfelel a relé bekapcsolási idejének (0,5 s – 30 perc).

Regisztrációs szabályok és figyelmeztetések

Az adminisztrátori ujjlenyomatok nem lehetnek azonosak a felhasználói ujjlenyomatokkal.
A felhasználói jelszavak nem lehetnek azonosak az adminisztrátori jelszavakkal.
Ha az egyszer használatos jelszó megegyezik egy létező jelszóval, elsőbbséget élvez az egyszer használatos jelszó.

Hibaelhárítás

Nem lehet ujjlenyomatot hozzáadni: az adatbázis tele van, vagy szerepütközés van. Töröljön bejegyzéseket, majd próbálja újra.
A jelszó nem működik: ellenőrizze a jelszó típusát (admin/felhasználó) és hosszát (3–9 karakter); egyszer használatos jelszónál ellenőrizze, hogy már nem lett-e felhasználva.
A relé nem kapcsol a várt módon: ellenőrizze a beállított módot, valamint az 1. mód esetén a SET gombbal megadott időt.
