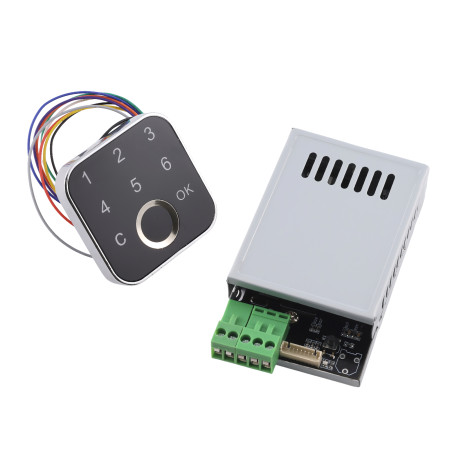

Relé modul K226+G16 – LED signalizácia stavu

Relé modul spínania s čítačkou a klávesnicou K226+G16, 10-30V DC

51,25 €

51,25 € bez DPH

51.246662 Bez DPH

Vrátane 0,25 € za recyklačný poplatok

Skladom u dodávateľa

Množstvo:

Katalógový list

Popis

Súprava K226 + G16 je pokročilý prístupový systém kombinujúci riadiacu dosku a externú čítačku odtlačkov prstov. Vďaka prepojeniu s G16 ponúka bezpečné a pohodlné ovládanie elektronických zámkov a ďalších zariadení. Umožňuje správu viacerých administrátorov, užívateľov aj jednorazových hesiel a poskytuje až štyri režimy ovládania relé. Tento set je ideálnou voľbou pre inštalácie vyžadujúce flexibilné a spoľahlivé zabezpečenie.

Technické špecifikácie

Napájanie: DC 10–30 V
Spotreba v pohotovostnom režime: 6 mA (pri 12 V)
Výstup: relé (max. prúd 10 A)
Nastaviteľný čas zopnutia relé: 0,5 s – 30 minút
Kapacita odtlačkov prstov:
- Administrátor: až 40 odtlačkov
- Užívateľ: až 60 odtlačkov (2 databázy po 30)
Kapacita hesiel:
- Administrátorské: až 5 skupín
- Užívateľské: až 5 skupín (3–9 číslic)
- Jednorazové: až 5 skupín
Ovládanie: tlačidlo SET, odtlačok prsta, heslo
Čítačka G16: externý snímač odtlačkov prstov s LED indikáciou

Funkcie a vlastnosti

Kombinácia biometrickej identifikácie a heslového prístupu
Jednoduchá registrácia užívateľov priamo cez čítačku G16
Podpora administrátorských a užívateľských účtov
Možnosť jednorazových hesiel pre dočasný prístup
Štyri režimy ovládania relé – časový, momentový, samodržný bez pamäte, samodržný s pamäťou
Možnosť nastavenia relé až na 30 minút zopnutia
Signalizácia stavu pomocou LED čítačky G16

Režimy relé

Režim 1 (časový): Relé sa zopne na nastavený čas (0,5 s – 30 minút).
Režim 2 (momentový): Relé zostáva zopnuté iba po dobu priloženia prsta.
Režim 3 (samodržný bez pamäte): Prvé priloženie prsta → zopnutie relé, druhé priloženie → vypnutie relé. Po odpojení napájania sa stav relé neukladá.
Režim 4 (samodržný s pamäťou): Rovnaké ako režim 3, ale relé si pamätá stav aj po výpadku napájania.

Ideálne pre

Elektronické dverné zámky
Prístupové systémy pre domácnosti aj firmy
Riadenie relé a elektrických spotrebičov
Zabezpečovacie systémy vyžadujúce vyššiu úroveň ochrany

Obsah balenia

Riadiaca doska K226
Čítačka odtlačkov prstov G16
Konektory na zapojenie
Užívateľský manuál (EN)

Prečo zvoliť túto sadu

Kombinácia čítačky G16 a riadiacej dosky K226 pre maximálnu flexibilitu
Podpora viacerých administrátorov, užívateľov aj jednorazových hesiel
Štyri režimy ovládania relé prispôsobiteľné konkrétnym aplikáciám
Jednoduchá inštalácia a intuitívna správa
Spoľahlivá LED signalizácia pre jasnú obsluhu

Návod na použitie

1. Prvé spustenie: Podržte tlačidlo SET 5–6 s pre obnovenie továrenského nastavenia.
2. Registrácia administrátora: Krátko stlačte SET, modrá LED na G16 rýchlo bliká. Priložte prst opakovane, kým nebudete počuť hudobný tón. Je možné uložiť až 40 odtlačkov.
3. Registrácia užívateľa: Prihláste sa pomocou administrátorského odtlačku alebo hesla. Vyberte databázu (1 alebo 2) a priložte prst používateľa. Každá databáza umožňuje 30 odtlačkov.
4. Nastavenie hesiel: Administrátor môže pridať až 5 hesiel pre užívateľov aj administrátorov (3–9 číslic). Je možné nastaviť aj 5 jednorazových hesiel.
5. Nastavenie relé: Prihláste sa ako administrátor a zvoľte režim (1–4). Pri časovom režime nastavte dobu zopnutia (0,5 s – 30 minút).
6. Použitie: Prístup je možný priložením registrovaného prsta na G16, zadaním hesla alebo jednorazového hesla.

Tabuľka dát

Napätie: 10-30 V DC
Krytie: IP22

Manuál

Tento manuál popisuje uvedenie do prevádzky, správu používateľov (odtlačok prsta / heslo), nastavenie režimov relé a riešenie problémov pre riadiacu dosku K226 + G16. Začnite vždy inicializáciou do továrenského nastavenia, potom zaregistrujte administrátora a následne nastavte používateľov a režim relé podľa potreby.

Bezpečnosť a zásady používania

Napájajte výhradne jednosmerným napätím v povolenom rozsahu. Dbajte na správnu polaritu.
Na relé nepripájajte záťaže presahujúce maximálny prúd relé. Používajte vhodnú poistku.
Chráňte dosku pred vlhkosťou, vodivým prachom a mechanickým poškodením.
Pred zapojením alebo zmenou kabeláže vždy odpojte napájanie.

Technické parametre

Napájanie: DC 10–30 V
Kľudový odber: cca 6 mA (pri 12 V)
Výstup: relé, max. prúd 10 A
Kapacita odtlačkov: administrátor až 40; používatelia až 60 (2 databázy × 30)
Heslá: administrátorské 5 skupín; používateľské 5 skupín; dĺžka 3–9 znakov
Jednorazové heslá: až 5 skupín (po použití sa automaticky zneplatnia)
Správa: tlačidlom SET, administrátorským odtlačkom alebo heslom

Popis ovládacích prvkov a indikácie

Tlačidlo SET – základná správa (registrácia, reset, nastavenie času relé).
Klávesnica – potvrdenie OK, mazanie C (dlhý stisk = “reset/mazanie” pri danej funkcii).
LED panel čítačky – farebné stavy (ružová/červená/modrá) indikujú režimy registrácie či resetu.

Prvé spustenie a továrenské nastavenie

Inicializácia (Factory Reset): dlho podržte SET cca 5–6 s, po dlhom pípnutí a melódii (LED postupne ružová → červená → modrá) je inicializácia hotová.
Po inicializácii najprv zaregistrujte administrátora, až potom pridávajte používateľov.

Registrácia administrátora (odtlačok prsta)

Krátko stlačte SET; rýchle blikanie modrej LED znamená režim registrácie.
Položte prst do snímacej oblasti a niekoľkokrát ho priložte, kým nezaznie melódia (úspech). Možno registrovať viac odtlačkov za sebou.
Po zaplnení 40 administrátorských odtlačkov začne krátky stisk SET registrovať používateľské odtlačky.

Rýchle uvedenie do prevádzky – skrátený postup

Továrenský reset (držte SET 5–6 s).
Zaregistrovať administrátorský odtlačok (krátky SET → snímať prst).
Nastaviť režim relé (pozri „Režimy relé“).
Voliteľne pridať administrátorské heslá, používateľské odtlačky/heslá a jednorazové heslá.

Vstup do editačného režimu (správa cez klávesnicu)

Pre všetky nižšie uvedené operácie cez klávesnicu je nutné sa najprv autorizovať administrátorským odtlačkom alebo administrátorským heslom (zadať heslo a potvrdiť OK).

Administrátorské funkcie (klávesnica)

Pridať administrátorský odtlačok: 1【OK】 → snímajte prst(y) do potvrdenia melódiou.
Vymazať všetko / návrat do továrenského nastavenia: 1【C】 (držte C).
Nastaviť administrátorské heslo (až 5 skupín): 2【OK】 nové heslo 【OK】.
Vymazať administrátorské heslá: 2【C】 (držte C).

Používateľské funkcie (klávesnica)

Pridať používateľský odtlačok: 3【OK】 databáza(1 alebo 2)【OK】 → snímať prst(y).
Vymazať používateľské odtlačky: 3【C】 databáza(1 alebo 2)【C】 (druhý C držte).
Nastaviť používateľské heslo (až 5 skupín): 4【OK】 nové heslo 【OK】.
Vymazať používateľské heslá: 4【C】 (držte C).
Nastaviť jednorazové heslo (až 5 skupín): 6【OK】 nové heslo 【OK】.
Vymazať všetky jednorazové heslá: 6【C】 (držte C).

Režimy relé

Vstup: po autorizácii administrátora zadajte 5【OK】 mód 1–4 【OK】.
Mód 1: relé zopne na nastavený čas (cca 0,5 s až 30 min).
Mód 2: relé drží zopnuté iba po dobu priloženia prsta.
Mód 3: prepínač (toggle): priložiť prst = zopne; znovu priložiť = rozopne; stav sa po výpadku napájania neukladá.
Mód 4: prepínač (toggle) s uložením stavu pri výpadku napájania.

Nastavenie doby zopnutia relé (pre Mód 1)

Dlho podržte SET cca 2 s, uvoľnite; rýchle ružové blikanie = režim nastavenia času.
Znovu stlačte a držte SET po požadovanú dobu; dĺžka stisku zodpovedá nastavovanému času zopnutia relé (0,5 s až 30 min).

Pravidlá a upozornenia pre registrácie

Odtlačky administrátora nesmú byť rovnaké ako odtlačky používateľov.
Používateľské heslá nesmú dupliciť administrátorské heslá.
Ak sa jednorazové heslo zhoduje s existujúcim heslom, prednostne sa použije jednorazové heslo.

Riešenie problémov

Nedá sa pridať odtlačok: databáza plná alebo duplicita role. Vymažte položky a skúste znovu.
Heslo nefunguje: overte typ hesla (admin/používateľ) a dĺžku 3–9 znakov; pri jednorazových skontrolujte, či už nebolo použité.
Relé nespína očakávane: skontrolujte nastavený mód a pri Móde 1 aj čas nastavený tlačidlom SET.
