Relejni modul K226+G16 – LED indikacija statusa

Relejni preklopni modul s čitačem i tipkovnicom K226+G16, 10-30V DC

51,25 €

51,25 € excl. VAT

51.246662 bez PDV-a

Uključujući 0,25 € za ecotax

Na skladištu kod dobavljača

Količina

Kataloški list

Opis

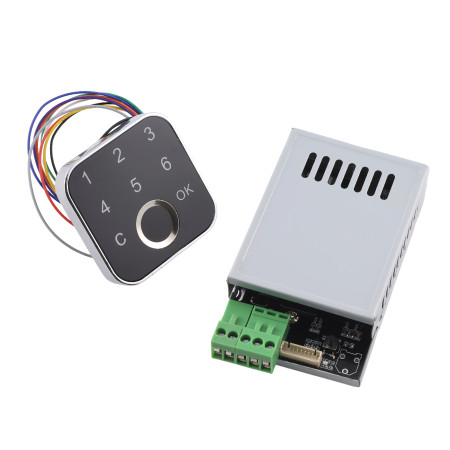

Komplet K226 + G16 je napredni sustav pristupa koji kombinira upravljačku ploču i vanjski čitač otiska prsta. Spajanjem s G16 nudi sigurnu i praktičnu kontrolu elektroničkih brava i drugih uređaja. Omogućuje upravljanje više administratora, korisnika i jednokratnih lozinki te pruža do četiri načina upravljanja relejem. Ovaj komplet idealan je izbor za instalacije koje zahtijevaju fleksibilnu i pouzdanu sigurnost.

Tehničke specifikacije

Napajanje: DC 10-30V
Potrošnja u stanju pripravnosti: 6 mA (pri 12 V)
Izlaz: relej (maks. struja 10 A)
Podesivo vrijeme preklapanja releja: 0,5 s - 30 minuta
Kapacitet otiska prsta:
- Administrator: do 40 otisaka prstiju
- Korisnik: do 60 otisaka prstiju (2 baze podataka od po 30)
Kapacitet lozinke:
- Administrator: do 5 grupa
- Korisnik: do 5 grupa (3-9 znamenki)
- Za jednokratnu upotrebu: do 5 grupa
Upravljanje: tipka SET, otisak prsta, lozinka
G16 čitač: vanjski senzor otiska prsta s LED indikacijom

Funkcije i značajke

Kombinacija biometrijske identifikacije i pristupa lozinkom
Jednostavna registracija korisnika izravno putem G16 čitača
Podrška za administratorske i korisničke račune
Mogućnost jednokratnih lozinki za privremeni pristup
Četiri načina upravljanja relejem – vremenski, trenutni, s memorijom bez zadržavanja, s memorijom s zadržavanjem
Mogućnost podešavanja releja da se uključi do 30 minuta
Indikacija statusa pomoću LED čitača G16

Načini rada releja

Način rada 1 (vrijeme): Relej se uključuje na postavljeno vrijeme (0,5 s – 30 minuta).
Način rada 2 (trenutno): Relej ostaje zatvoren samo dok je prst postavljen.
Način rada 3 (samozaključavanje bez memorije): Prvi dodir prsta → relej se zatvara, drugi dodir → relej se zatvara. Stanje releja se ne sprema nakon isključenja napajanja.
Način rada 4 (blokiranje s memorijom): Isto kao i način rada 3, ali relej pamti stanje čak i nakon nestanka struje.

Idealno za

Elektroničke brave na vratima
Pristupni sustavi za domove i poslovne prostore
Upravljanje relejima i električnim uređajima
Sigurnosni sustavi koji zahtijevaju višu razinu zaštite

Sadržaj paketa

Upravljačka ploča K226
Čitač otiska prsta G16
Konektori za ožičenje
Korisnički priručnik (HR)

Zašto odabrati ovaj set?

Kombinacija G16 čitača i K226 upravljačke ploče za maksimalnu fleksibilnost
Podrška za više administratora, korisnika i jednokratnih lozinki
Četiri načina upravljanja relejem prilagodljiva specifičnim primjenama
Jednostavna instalacija i intuitivno upravljanje
Pouzdana LED signalizacija za jasan rad

Upute za uporabu

1. Prvo pokretanje: Držite pritisnutu tipku SET 5-6 sekundi za vraćanje tvorničkih postavki.
2. Registracija administratora: Kratko pritisnite SET, plava LED lampica na G16 brzo treperi. Više puta prislonite prst dok ne čujete glazbeni ton. Može se pohraniti do 40 otisaka prstiju.
3. Registracija korisnika: Prijavite se administratorskim otiskom prsta ili lozinkom. Odaberite bazu podataka (1 ili 2) i priložite korisnikov prst. Svaka baza podataka dopušta 30 otisaka prstiju.
4. Postavke lozinke: Administrator može dodati do 5 lozinki za korisnike i administratore (3-9 znamenki). Također se može postaviti 5 jednokratnih lozinki.
5. Postavke releja: Prijavite se kao administrator i odaberite način rada (1-4). Za vremenski način rada postavite vrijeme prebacivanja (0,5 s - 30 minuta).
6. Korištenje: Pristup je moguć postavljanjem registriranog prsta na G16, unosom lozinke ili jednokratne lozinke.

Podaci

Napetost: 10-30 V DC
Pokriti: IP22

Upute

Ovaj priručnik opisuje puštanje u rad, upravljanje korisnicima (otisak prsta / lozinka), postavke načina rada releja i rješavanje problema za kontrolnu ploču K226 + G16. Uvijek započnite vraćanjem na tvorničke postavke, zatim registrirajte administratora, a potom dodajte korisnike i podesite način rada releja prema potrebi.

Sigurnosne i upute za uporabu

Napajajte samo istosmjernim naponom unutar dopuštenog raspona. Pazite na ispravnu polaritetu.
Ne spajajte opterećenja koja prelaze maksimalnu struju releja. Koristite odgovarajući osigurač.
Zaštitite ploču od vlage, vodljivih čestica prašine i mehaničkih oštećenja.
Uvijek odspojite napajanje prije spajanja ili izmjene ožičenja.

Tehničke specifikacije

Napajanje: DC 10–30 V
Struja u mirovanju: cca 6 mA (pri 12 V)
Izlaz: relej, maks. struja 10 A
Kapacitet otisaka prstiju: administrator do 40; korisnici do 60 (2 baze podataka × 30)
Lozinke: administrator do 5 grupa; korisnici do 5 grupa; duljina 3–9 znakova
Jednokratne lozinke: do 5 grupa (automatski nevažeće nakon uporabe)
Upravljanje: putem SET tipke, administratorskog otiska prsta ili administratorske lozinke

Opis kontrola i indikatora

SET tipka – osnovno upravljanje (registracija, resetiranje, postavljanje vremena releja).
Tipkovnica – potvrda OK, brisanje C (dugi pritisak = „reset/brisanje” za odabranu funkciju).
LED panel čitača – boje (roza/crvena/plava) označavaju režime registracije ili resetiranja.

Prvo pokretanje i vraćanje na tvorničke postavke

Inicijalizacija (Factory Reset): držite SET tipku cca 5–6 s; nakon dugog zvučnog signala i melodije (LED: roza → crvena → plava) inicijalizacija je završena.
Nakon inicijalizacije najprije registrirajte administratora, a zatim dodajte korisnike.

Registracija administratora (otisak prsta)

Kratko pritisnite SET; brzo treptanje plavog LED-a označava način registracije.
Stavite prst nekoliko puta na senzor dok se ne oglasi melodija (uspjeh). Može se registrirati više otisaka zaredom.
Nakon pohrane 40 administratorskih otisaka, kratki pritisak SET započinje registraciju korisničkih otisaka.

Brzo puštanje u rad – kratki postupak

Vraćanje na tvorničke postavke (držite SET 5–6 s).
Registrirajte administratorski otisak prsta (kratko SET → skenirajte prst).
Podesite način rada releja (vidi „Načini rada releja”).
Opcionalno dodajte administratorske lozinke, korisničke otiske/lozinke i jednokratne lozinke.

Ulazak u način uređivanja (upravljanje tipkovnicom)

Za sve dolje navedene radnje tipkovnicom potrebno je prethodno autentificirati administratorskim otiskom prsta ili administratorskom lozinkom (unesite lozinku i potvrdite s OK).

Administratorske funkcije (tipkovnica)

Dodavanje administratorskog otiska prsta: 1【OK】 → skenirajte prst dok se ne potvrdi melodijom.
Brisanje svega / vraćanje na tvorničke postavke: 1【C】 (držite C).
Postavljanje administratorske lozinke (do 5 grupa): 2【OK】 nova lozinka 【OK】.
Brisanje administratorskih lozinki: 2【C】 (držite C).

Korisničke funkcije (tipkovnica)

Dodavanje korisničkog otiska prsta: 3【OK】 baza podataka(1 ili 2)【OK】 → skenirajte prst.
Brisanje korisničkih otisaka: 3【C】 baza podataka(1 ili 2)【C】 (drugi C držite).
Postavljanje korisničke lozinke (do 5 grupa): 4【OK】 nova lozinka 【OK】.
Brisanje korisničkih lozinki: 4【C】 (držite C).
Postavljanje jednokratne lozinke (do 5 grupa): 6【OK】 nova lozinka 【OK】.
Brisanje svih jednokratnih lozinki: 6【C】 (držite C).

Načini rada releja

Ulazak: nakon administratorske autentifikacije unesite 5【OK】 mod 1–4 【OK】.
Mod 1: relej se uključuje na zadano vrijeme (cca 0,5 s – 30 min).
Mod 2: relej ostaje uključen samo dok je prst na senzoru.
Mod 3: preklopnik (toggle): prst = UKLJ; ponovno prst = ISKLJ; stanje se ne pamti nakon prekida napajanja.
Mod 4: preklopnik (toggle) s memorijom stanja kod prekida napajanja.

Postavljanje vremena uključenja releja (za Mod 1)

Držite SET cca 2 s, pustite; brzo treptanje roze = način postavljanja vremena.
Pritisnite i držite SET onoliko dugo koliko želite trajanje; duljina pritiska definira vrijeme uključenja releja (0,5 s – 30 min).

Pravila i upozorenja pri registraciji

Administratorski otisci ne smiju biti isti kao korisnički.
Korisničke lozinke ne smiju biti iste kao administratorske.
Ako se jednokratna lozinka podudara s postojećom, jednokratna lozinka ima prednost.

Rješavanje problema

Nije moguće dodati otisak: baza podataka puna ili duplikat uloga. Obrišite zapise i pokušajte ponovno.
Lozinka ne radi: provjerite vrstu lozinke (admin/korisnik) i duljinu (3–9 znakova); za jednokratne lozinke provjerite jesu li već korištene.
Relej ne prebacuje kako se očekuje: provjerite odabrani mod; kod Moda 1 provjerite i vrijeme postavljeno s SET.
