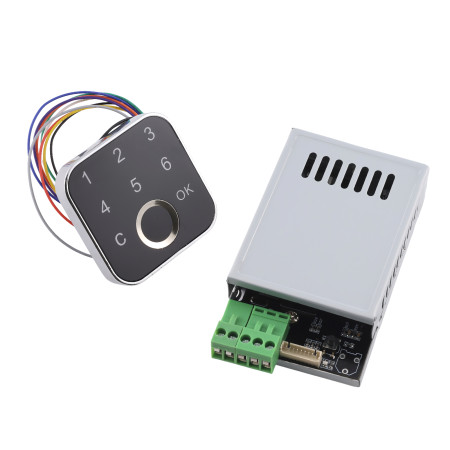

Modulo relè K226+G16 – Indicazione di stato LED

Modulo di commutazione relè con lettore e tastiera K226+G16, 10-30 V CC

51,25 €

51,25 € IVA esclusa

51.246662 Tasse escluse

Inclusi 0,25 € a titolo di ecotassa

Disponibile presso il fornitore

Quantità

Scarica il pdf

Descrizione

Il kit K226 + G16 è un sistema di accesso avanzato che combina una scheda di controllo e un lettore di impronte digitali esterno. Collegandosi al G16, offre un controllo sicuro e pratico di serrature elettroniche e altri dispositivi. Consente la gestione di più amministratori, utenti e password monouso e offre fino a quattro modalità di controllo relè. Questo kit è la scelta ideale per installazioni che richiedono una sicurezza flessibile e affidabile.

Specifiche tecniche

Alimentazione: DC 10-30V
Consumo in standby: 6 mA (a 12 V)
Uscita: relè (corrente max. 10 A)
Tempo di commutazione del relè regolabile: da 0,5 s a 30 minuti
Capacità di impronta digitale:
- Amministratore: fino a 40 impronte digitali
- Utente: fino a 60 impronte digitali (2 database da 30 ciascuno)
Capacità della password:
- Amministratore: fino a 5 gruppi
- Utente: fino a 5 gruppi (3-9 cifre)
- Monouso: fino a 5 gruppi
Controllo: pulsante SET, impronta digitale, password
Lettore G16: sensore di impronte digitali esterno con indicazione LED

Funzioni e caratteristiche

Combinazione di identificazione biometrica e accesso tramite password
Registrazione utente semplice direttamente tramite il lettore G16
Supporto per account amministratore e utente
Opzione per password monouso per l'accesso temporaneo
Quattro modalità di controllo del relè: temporizzato, momentaneo, aggancio senza memoria, aggancio con memoria
Possibilità di impostare l'accensione del relè fino a 30 minuti
Indicazione di stato tramite lettore LED G16

Modalità di relè

Modalità 1 (tempo): il relè si attiva per il tempo impostato (da 0,5 s a 30 minuti).
Modalità 2 (momentanea): il relè rimane chiuso solo finché il dito rimane premuto.
Modalità 3 (autobloccaggio senza memoria): primo tocco → il relè si chiude, secondo tocco → il relè si chiude. Lo stato del relè non viene salvato dopo la disconnessione dell'alimentazione.
Modalità 4 (latching con memoria): uguale alla modalità 3, ma il relè ricorda lo stato anche dopo un'interruzione di corrente.

Ideale per

serrature elettroniche per porte
Sistemi di accesso per abitazioni e aziende
Controllo di relè e apparecchi elettrici
Sistemi di sicurezza che richiedono un livello di protezione più elevato

Contenuto della confezione

Scheda di controllo K226
Lettore di impronte digitali G16
Connettori per il cablaggio
Manuale utente (EN)

Perché scegliere questo set?

Combinazione del lettore G16 e della scheda di controllo K226 per la massima flessibilità
Supporto per più amministratori, utenti e password monouso
Quattro modalità di controllo del relè adattabili ad applicazioni specifiche
Installazione semplice e gestione intuitiva
Segnalazione LED affidabile per un funzionamento chiaro

Istruzioni per l'uso

1. Primo avvio: tenere premuto il pulsante SET per 5-6 secondi per ripristinare le impostazioni di fabbrica.
2. Registrazione amministratore: premere brevemente SET, il LED blu sul G16 lampeggia velocemente. Posizionare il dito ripetutamente fino a sentire un tono musicale. È possibile memorizzare fino a 40 impronte digitali.
3. Registrazione utente: accedi con l'impronta digitale o la password dell'amministratore. Seleziona il database (1 o 2) e associa l'impronta digitale dell'utente. Ogni database consente di registrare fino a 30 impronte digitali.
4. Impostazioni password: l'amministratore può aggiungere fino a 5 password sia per gli utenti che per gli amministratori (da 3 a 9 cifre). È possibile impostare anche 5 password monouso.
5. Impostazioni relè: accedere come amministratore e selezionare la modalità (1-4). Per la modalità tempo, impostare il tempo di commutazione (0,5 s - 30 minuti).
6. Utilizzo: l'accesso è possibile posizionando un dito registrato sul G16, inserendo una password o una password monouso.

Scheda tecnica

Tensione: 10-30 V DC
Copertura: IP22

Manuale

Questo manuale descrive l’avviamento, la gestione degli utenti (impronta digitale / password), la configurazione delle modalità del relè e la risoluzione dei problemi per la scheda di controllo K226 + G16. Iniziare sempre con il ripristino delle impostazioni di fabbrica, quindi registrare un amministratore, poi aggiungere gli utenti e infine configurare la modalità del relè secondo necessità.

Istruzioni di sicurezza e uso

Alimentare solo con tensione continua (DC) entro il range consentito. Prestare attenzione alla polarità corretta.
Non collegare carichi che superano la corrente massima del relè. Utilizzare un fusibile appropriato.
Proteggere la scheda da umidità, polvere conduttiva e danni meccanici.
Scollegare sempre l’alimentazione prima di collegare o modificare il cablaggio.

Specifiche tecniche

Alimentazione: DC 10–30 V
Consumo in standby: ca. 6 mA (a 12 V)
Uscita: relè, corrente max. 10 A
Impronte memorizzabili: amministratore fino a 40; utenti fino a 60 (2 database × 30)
Password: amministratore – fino a 5 gruppi; utenti – fino a 5 gruppi; lunghezza 3–9 caratteri
Password monouso: fino a 5 gruppi (invalide automaticamente dopo l’uso)
Gestione: tramite pulsante SET, impronta admin o password admin

Descrizione dei controlli e indicatori

Pulsante SET – gestione di base (registrazione, reset, impostazione tempo relè).
Tastiera – conferma OK, cancellazione C (pressione lunga = «reset/cancellazione» della funzione selezionata).
Pannello LED del lettore – colori (rosa/rosso/blu) indicano le modalità di registrazione o reset.

Primo avviamento e ripristino impostazioni di fabbrica

Inizializzazione (Factory Reset): tenere premuto SET per circa 5–6 s; dopo un lungo segnale acustico e una melodia (LED: rosa → rosso → blu) l’inizializzazione è completata.
Dopo l’inizializzazione registrare prima un amministratore, poi aggiungere utenti.

Registrazione amministratore (impronta digitale)

Premere brevemente SET; lampeggio rapido blu = modalità registrazione.
Appoggiare più volte il dito sul sensore fino alla melodia (successo). È possibile registrare più impronte di seguito.
Dopo aver salvato 40 impronte admin, un breve SET avvia la registrazione delle impronte utente.

Avviamento rapido – procedura breve

Ripristino impostazioni di fabbrica (tenere SET 5–6 s).
Registrare impronta admin (SET breve → scansione dito).
Impostare la modalità relè (vedi «Modalità relè»).
Facoltativo: aggiungere password admin, impronte/password utenti e password monouso.

Accesso alla modalità di modifica (gestione da tastiera)

Per tutte le operazioni seguenti è necessaria la autenticazione con impronta admin o password admin (inserire password e confermare con OK).

Funzioni amministratore (tastiera)

Aggiungere impronta admin: 1【OK】 → scansione dito fino alla melodia.
Cancellare tutto / reset fabbrica: 1【C】 (tenere premuto C).
Impostare password admin (fino a 5 gruppi): 2【OK】 nuova password 【OK】.
Cancellare password admin: 2【C】 (tenere premuto C).

Funzioni utente (tastiera)

Aggiungere impronta utente: 3【OK】 database(1 o 2)【OK】 → scansione dito.
Cancellare impronte utente: 3【C】 database(1 o 2)【C】 (tenere premuto il secondo C).
Impostare password utente (fino a 5 gruppi): 4【OK】 nuova password 【OK】.
Cancellare password utente: 4【C】 (tenere premuto C).
Impostare password monouso (fino a 5 gruppi): 6【OK】 nuova password 【OK】.
Cancellare password monouso: 6【C】 (tenere premuto C).

Modalità relè

Accesso: dopo autenticazione admin inserire 5【OK】 modalità 1–4 【OK】.
Modalità 1: relè attivo per tempo impostato (circa 0,5 s – 30 min).
Modalità 2: relè attivo solo mentre il dito è sul sensore.
Modalità 3: interruttore (toggle): dito = ON; di nuovo dito = OFF; stato non memorizzato dopo interruzione alimentazione.
Modalità 4: interruttore (toggle) con memoria stato dopo interruzione alimentazione.

Impostazione tempo di attivazione relè (Modalità 1)

Tenere premuto SET circa 2 s, rilasciare; lampeggio rapido rosa = modalità impostazione tempo.
Premere e tenere premuto SET per la durata desiderata; la lunghezza della pressione determina il tempo di attivazione del relè (0,5 s – 30 min).

Regole e avvertenze di registrazione

Le impronte admin non devono coincidere con quelle utente.
Le password utente non devono coincidere con quelle admin.
Se una password monouso coincide con una esistente, la password monouso ha la priorità.

Risoluzione problemi

Impossibile aggiungere impronta: database pieno o ruolo duplicato. Cancellare record e riprovare.
Password non valida: verificare tipo (admin/utente) e lunghezza (3–9 caratteri); per le monouso verificare che non siano già usate.
Relè non commuta come previsto: verificare modalità scelta; in Modalità 1 controllare anche il tempo impostato con SET.
