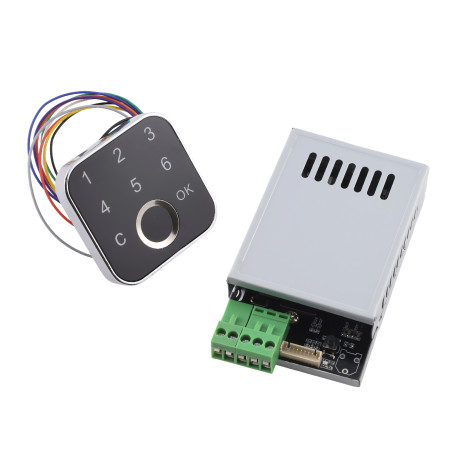

Relemoduuli K226+G16 – LED-tilan ilmaisin

Relekytkentämoduuli lukijalla ja näppäimistöllä K226+G16, 10-30V DC

51,25 €

51,25 € excl. VAT

51.246662 Veroton

Sisältää 0,25 € ekoveroa

Varastossa toimittajalla

Määrä

Luetteloarkki

Kuvaus

K226 + G16 -paketti on edistynyt kulunvalvontajärjestelmä, joka yhdistää ohjauspaneelin ja ulkoisen sormenjälkilukijan. Yhdistämällä sen G16:een se tarjoaa turvallisen ja kätevän elektronisten lukkojen ja muiden laitteiden hallinnan. Se mahdollistaa useiden ylläpitäjien, käyttäjien ja kertakäyttöisten salasanojen hallinnan ja tarjoaa jopa neljä releohjaustilaa. Tämä paketti on ihanteellinen valinta asennuksiin, jotka vaativat joustavaa ja luotettavaa turvallisuutta.

Tekniset tiedot

Virtalähde: DC 10-30V
Valmiustilan kulutus: 6 mA (12 V:lla)
Lähtö: rele (maks. virta 10 A)
Säädettävä releen kytkentäaika: 0,5 s - 30 minuuttia
Sormenjälkitunnistin:
- Ylläpitäjä: jopa 40 sormenjälkeä
- Käyttäjä: jopa 60 sormenjälkeä (2 tietokantaa, joissa kummassakin 30 sormenjälkeä)
Salasanan kapasiteetti:
- Ylläpitäjä: jopa 5 ryhmää
- Käyttäjä: jopa 5 ryhmää (3–9 numeroa)
- Kertakäyttöiset: jopa 5 ryhmää
Ohjaus: SET-painike, sormenjälki, salasana
G16-lukija: ulkoinen sormenjälkitunnistin LED-merkkivalolla

Toiminnot ja ominaisuudet

Biometrisen tunnistuksen ja salasanalla pääsyn yhdistelmä
Yksinkertainen käyttäjän rekisteröinti suoraan G16-lukijan kautta
Tuki järjestelmänvalvojan ja käyttäjätileille
Mahdollisuus kertakäyttöisiin salasanoihin tilapäistä pääsyä varten
Neljä releohjaustilaa – aika, hetkellinen, lukitus ilman muistia, lukitus muistin kanssa
Mahdollisuus asettaa rele päälle jopa 30 minuutiksi
Tilan ilmaisin G16-lukijan LED-valolla

Reletilat

Tila 1 (aika): Rele kytkeytyy päälle asetetuksi ajaksi (0,5 s – 30 minuuttia).
Tila 2 (hetkellinen): Rele pysyy suljettuna vain niin kauan kuin sormea painetaan.
Tila 3 (itselukittuva ilman muistia): Ensimmäinen sormen kosketus → rele sulkeutuu, toinen kosketus → rele sulkeutuu. Releen tilaa ei tallenneta virran katkaisemisen jälkeen.
Tila 4 (lukittuminen muistilla): Sama kuin tila 3, mutta rele muistaa tilan myös sähkökatkoksen jälkeen.

Ihanteellinen

Elektroniset ovenlukot
Kulkujärjestelmät koteihin ja yrityksiin
Releiden ja sähkölaitteiden ohjaus
Turvajärjestelmät, jotka vaativat korkeamman suojaustason

Pakkauksen sisältö

Ohjauskortti K226
G16-sormenjälkilukija
Liittimet johdotusta varten
Käyttöohje (EN)

Miksi valita tämä setti?

G16-lukijan ja K226-ohjauskortin yhdistelmä maksimaalisen joustavuuden takaamiseksi
Tuki useille järjestelmänvalvojille, käyttäjille ja kertakäyttöisille salasanoille
Neljä releohjaustilaa, jotka on mukautettavissa tiettyihin sovelluksiin
Helppo asennus ja intuitiivinen hallinta
Luotettava LED-merkkivalo selkeään toimintaan

Käyttöohjeet

1. Ensimmäinen käynnistys: Palauta tehdasasetukset pitämällä SET-painiketta painettuna 5–6 sekuntia.
2. Järjestelmänvalvojan rekisteröinti: Paina lyhyesti SET-painiketta, G16:n sininen LED vilkkuu nopeasti. Aseta sormesi toistuvasti sormenjälkiin, kunnes kuulet musiikkiäänen. Muistilaitteeseen voidaan tallentaa jopa 40 sormenjälkeä.
3. Käyttäjän rekisteröinti: Kirjaudu sisään järjestelmänvalvojan sormenjäljellä tai salasanalla. Valitse tietokanta (1 tai 2) ja liitä käyttäjän sormi. Jokainen tietokanta sallii 30 sormenjälkeä.
4. Salasana-asetukset: Järjestelmänvalvoja voi lisätä enintään 5 salasanaa sekä käyttäjille että järjestelmänvalvojille (3–9 numeroa). Myös 5 kertakäyttöistä salasanaa voidaan asettaa.
5. Releasetukset: Kirjaudu sisään järjestelmänvalvojana ja valitse tila (1–4). Aikatilaa varten aseta kytkentäaika (0,5 s – 30 minuuttia).
6. Käyttö: Käyttö on mahdollista asettamalla rekisteröity sormi G16:een ja syöttämällä salasana tai kertakäyttöinen salasana.

Lisätiedot

Jännite: 10-30 V DC
Kattavuus: IP22

Käyttöohje

Tämä ohjekirja kuvaa käynnistyksen, käyttäjien hallinnan (sormenjälki / salasana), releen toimintatilojen asetukset ja vianetsinnän K226 + G16 -ohjauskortille. Aloita aina palauttamalla tehdasasetukset, rekisteröi sen jälkeen järjestelmänvalvoja ja lisää sitten käyttäjiä sekä aseta releen tila tarpeen mukaan.

Turvallisuusohjeet ja käyttö

Käytä laitetta vain tasajännitteellä (DC) sallituissa rajoissa. Huolehdi oikeasta napaisuudesta.
Älä liitä kuormia, jotka ylittävät releen enimmäisvirran. Käytä sopivaa sulaketta.
Suojaa kortti kosteudelta, johtavalta pölyltä ja mekaanisilta vaurioilta.
Katkaise aina virta ennen liitäntöjen tekemistä tai muuttamista.

Tekniset tiedot

Syöttöjännite: DC 10–30 V
Lepovirta: n. 6 mA (12 V)
Lähtö: rele, enimmäisvirta 10 A
Sormenjäljet: ylläpitäjä enintään 40; käyttäjät enintään 60 (2 tietokantaa × 30)
Salasanat: ylläpitäjä – enintään 5 ryhmää; käyttäjät – enintään 5 ryhmää; pituus 3–9 merkkiä
Kertakäyttösalasanat: enintään 5 ryhmää (mitätöityvät automaattisesti käytön jälkeen)
Hallinta: SET-painikkeella, ylläpitäjän sormenjäljellä tai salasanalla

Ohjaimet ja merkkivalot

SET-painike – perustoiminnot (rekisteröinti, nollaus, releen aikaviiveen asetus).
Näppäimistö – vahvistus OK, poisto C (pitkä painallus = ”reset/poisto” valitulle toiminnolle).
LED-paneeli – värit (vaaleanpunainen/punainen/sininen) ilmaisevat rekisteröinti- tai nollaustiloja.

Ensimmäinen käynnistys ja tehdasasetusten palautus

Inicialisointi (Factory Reset): pidä SET-painiketta n. 5–6 s; pitkän äänimerkin ja melodian jälkeen (LED: vaaleanpunainen → punainen → sininen) nollaus on valmis.
Nollauksen jälkeen rekisteröi ensin ylläpitäjä, sitten lisää käyttäjät.

Ylläpitäjän rekisteröinti (sormenjälki)

Paina SET lyhyesti; sinisen LEDin nopea vilkkuminen = rekisteröintitila.
Aseta sormi tunnistimeen useita kertoja, kunnes kuuluu melodinen ääni (onnistui). Useita sormia voidaan tallentaa peräkkäin.
Kun 40 ylläpitäjän sormenjälkeä on tallennettu, lyhyt SET-painallus aloittaa käyttäjien rekisteröinnin.

Nopea käyttöönotto – lyhyt menettely

Tehdasasetusten palautus (pidä SET 5–6 s).
Rekisteröi ylläpitäjän sormenjälki (lyhyt SET → sormen luku).
Aseta releen tila (ks. ”Releen tilat”).
Halutessasi lisää ylläpitäjän salasanat, käyttäjien sormenjäljet/salasanat ja kertakäyttösalasanat.

Muokkaustilaan pääsy (näppäimistö)

Kaikkiin alla oleviin toimintoihin vaaditaan ylläpitäjän tunnistautuminen joko sormenjäljellä tai salasanalla (syötä salasana ja vahvista OK).

Ylläpitäjän toiminnot (näppäimistö)

Lisää ylläpitäjän sormenjälki: 1【OK】 → skannaa sormi, kunnes kuuluu melodia.
Poista kaikki / tehdasasetukset: 1【C】 (pidä C painettuna).
Aseta ylläpitäjän salasana (enintään 5 ryhmää): 2【OK】 uusi salasana 【OK】.
Poista ylläpitäjän salasanat: 2【C】 (pidä C painettuna).

Käyttäjän toiminnot (näppäimistö)

Lisää käyttäjän sormenjälki: 3【OK】 tietokanta(1 tai 2)【OK】 → skannaa sormi.
Poista käyttäjien sormenjäljet: 3【C】 tietokanta(1 tai 2)【C】 (pidä toinen C painettuna).
Aseta käyttäjän salasana (enintään 5 ryhmää): 4【OK】 uusi salasana 【OK】.
Poista käyttäjien salasanat: 4【C】 (pidä C painettuna).
Aseta kertakäyttösalasana (enintään 5 ryhmää): 6【OK】 uusi salasana 【OK】.
Poista kertakäyttösalasanat: 6【C】 (pidä C painettuna).

Releen tilat

Pääsy: tunnistautumisen jälkeen syötä 5【OK】 tila 1–4 【OK】.
Tila 1: rele aktivoituu asetetuksi ajaksi (n. 0,5 s – 30 min).
Tila 2: rele on aktiivinen vain, kun sormi on anturilla.
Tila 3: kytkin (toggle): sormi = PÄÄLLÄ; uudelleen sormi = POIS; tila ei tallennu sähkökatkon jälkeen.
Tila 4: kytkin (toggle), tila tallennetaan sähkökatkon jälkeen.

Releen ajan asettaminen (Tilassa 1)

Pidä SET n. 2 s, vapauta; nopea vaaleanpunainen vilkkuminen = ajan asetustila.
Paina ja pidä SET halutun ajan; painalluksen kesto määrittää releen aktivoitumisajan (0,5 s – 30 min).

Rekisteröinnin säännöt ja varoitukset

Ylläpitäjän sormenjäljet eivät saa olla samoja kuin käyttäjien.
Käyttäjien salasanat eivät saa olla samoja kuin ylläpitäjän.
Jos kertakäyttösalasana on sama kuin olemassa oleva, kertakäyttösalasanalla on etusija.

Vianetsintä

Ei voi lisätä sormenjälkeä: tietokanta täynnä tai roolin kaksoiskappale. Poista tietueita ja yritä uudelleen.
Salasana ei toimi: tarkista tyyppi (admin/käyttäjä) ja pituus (3–9 merkkiä); kertakäyttösalasanoissa tarkista, ettei niitä ole jo käytetty.
Rele ei toimi odotetusti: tarkista valittu tila; Tilassa 1 tarkista myös SET-painikkeella asetettu aika.
