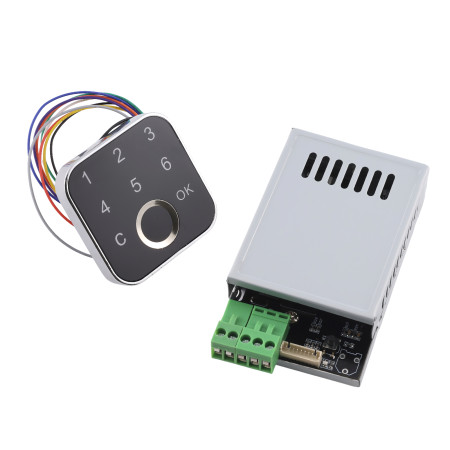

Moduł przekaźnikowy K226+G16 – sygnalizacja stanu diodami LED

Moduł przełączający przekaźnika z czytnikiem i klawiaturą K226+G16, 10-30V DC

51,25 €

51,25 € bez VAT

51.246662 Netto

W tym 0,25 € ekopodatku

Na stanie u dostawcy

Ilość:

Karta katalogowa

Opis

Zestaw K226 + G16 to zaawansowany system dostępu, łączący w sobie panel sterujący i zewnętrzny czytnik linii papilarnych. Połączenie z G16 zapewnia bezpieczne i wygodne sterowanie zamkami elektronicznymi i innymi urządzeniami. Umożliwia zarządzanie wieloma administratorami, użytkownikami i hasłami jednorazowymi oraz zapewnia do czterech trybów sterowania przekaźnikami. Zestaw ten jest idealnym wyborem dla instalacji wymagających elastycznego i niezawodnego zabezpieczenia.

Dane techniczne

Zasilanie: DC 10-30V
Pobór prądu w trybie czuwania: 6 mA (przy 12 V)
Wyjście: przekaźnik (maks. prąd 10 A)
Regulowany czas przełączania przekaźnika: 0,5 s - 30 minut
Pojemność odcisku palca:
- Administrator: do 40 odcisków palców
- Użytkownik: do 60 odcisków palców (2 bazy danych po 30 odcisków palców)
Pojemność hasła:
- Administrator: do 5 grup
- Użytkownik: do 5 grup (3-9 cyfr)
- Jednorazowe: do 5 grup
Sterowanie: przycisk SET, odcisk palca, hasło
Czytnik G16: zewnętrzny czytnik linii papilarnych z diodą LED

Funkcje i cechy

Połączenie identyfikacji biometrycznej i dostępu za pomocą hasła
Prosta rejestracja użytkownika bezpośrednio przez czytnik G16
Wsparcie dla kont administratorów i użytkowników
Opcja jednorazowych haseł do tymczasowego dostępu
Cztery tryby sterowania przekaźnikiem – czasowy, chwilowy, zatrzaskowy bez pamięci, zatrzaskowy z pamięcią
Możliwość ustawienia przekaźnika tak, aby załączył się na okres do 30 minut
Sygnalizacja stanu za pomocą czytnika LED G16

Tryby przekaźnika

Tryb 1 (czasowy): Przekaźnik załącza się na ustawiony czas (0,5 s – 30 minut).
Tryb 2 (chwilowy): Przekaźnik pozostaje zamknięty tak długo, jak długo przyłożony jest palec.
Tryb 3 (samozatrzask bez pamięci): Pierwsze dotknięcie palcem → przekaźnik zamyka się, drugie dotknięcie → przekaźnik zamyka się. Stan przekaźnika nie jest zapisywany po odłączeniu zasilania.
Tryb 4 (blokada z pamięcią): taki sam jak tryb 3, ale przekaźnik pamięta stan nawet po zaniku zasilania.

Idealny dla

Elektroniczne zamki do drzwi
Systemy dostępu dla domów i firm
Sterowanie przekaźnikami i urządzeniami elektrycznymi
Systemy bezpieczeństwa wymagające wyższego poziomu ochrony

Zawartość opakowania

Płyta sterownicza K226
Czytnik linii papilarnych G16
Złącza do okablowania
Instrukcja obsługi (EN)

Dlaczego warto wybrać ten zestaw?

Połączenie czytnika G16 i płyty sterującej K226 zapewniające maksymalną elastyczność
Obsługa wielu administratorów, użytkowników i haseł jednorazowych
Cztery tryby sterowania przekaźnikami, które można dostosować do konkretnych zastosowań
Łatwa instalacja i intuicyjne zarządzanie
Niezawodna sygnalizacja LED zapewniająca wyraźną obsługę

Instrukcja użytkowania

1. Pierwsze uruchomienie: Naciśnij i przytrzymaj przycisk SET przez 5–6 sekund, aby przywrócić ustawienia fabryczne.
2. Rejestracja administratora: Naciśnij krótko przycisk SET, niebieska dioda LED na G16 zacznie szybko migać. Przyłóż palec kilkakrotnie, aż usłyszysz dźwięk. Można zapisać do 40 odcisków palców.
3. Rejestracja użytkownika: Zaloguj się za pomocą odcisku palca administratora lub hasła. Wybierz bazę danych (1 lub 2) i przypnij palec użytkownika. Każda baza danych pozwala na 30 odcisków palców.
4. Ustawienia hasła: Administrator może dodać maksymalnie 5 haseł dla użytkowników i administratorów (od 3 do 9 cyfr). Można również ustawić 5 haseł jednorazowych.
5. Ustawienia przekaźnika: Zaloguj się jako administrator i wybierz tryb (1-4). W trybie czasowym ustaw czas przełączania (0,5 s – 30 minut).
6. Użytkowanie: Dostęp jest możliwy poprzez przyłożenie zarejestrowanego palca do G16, podanie hasła lub hasła jednorazowego.

Parametry techniczne

Napięcie: 10-30 V DC
Pokrycie: IP22

Instrukcja

Niniejsza instrukcja opisuje uruchomienie, zarządzanie użytkownikami (odcisk palca / hasło), ustawianie trybów pracy przekaźnika oraz rozwiązywanie problemów dla płyty sterującej K226 + G16. Zawsze należy rozpocząć od przywrócenia ustawień fabrycznych, następnie zarejestrować administratora, a dopiero potem dodawać użytkowników i ustawić tryb przekaźnika zgodnie z potrzebami.

Instrukcje bezpieczeństwa i użytkowania

Zasilaj wyłącznie napięciem stałym (DC) w dozwolonym zakresie. Zachowaj prawidłową polaryzację.
Nie podłączaj obciążeń przekraczających maksymalny prąd przekaźnika. Używaj odpowiedniego bezpiecznika.
Chroń płytę przed wilgocią, przewodzącym pyłem i uszkodzeniami mechanicznymi.
Zawsze odłącz zasilanie przed podłączeniem lub zmianą okablowania.

Dane techniczne

Zasilanie: DC 10–30 V
Pobór prądu w trybie czuwania: ok. 6 mA (przy 12 V)
Wyjście: przekaźnik, maks. prąd 10 A
Pojemność odcisków: administrator do 40; użytkownicy do 60 (2 bazy × 30)
Hasła: administrator – do 5 grup; użytkownicy – do 5 grup; długość 3–9 znaków
Hasła jednorazowe: do 5 grup (automatycznie unieważniane po użyciu)
Zarządzanie: przycisk SET, odcisk administratora lub hasło administratora

Opis elementów sterujących i wskaźników

Przycisk SET – podstawowe zarządzanie (rejestracja, reset, ustawienie czasu przekaźnika).
Klawiatura – potwierdzenie OK, kasowanie C (długie naciśnięcie = „reset/kasowanie” dla wybranej funkcji).
Panel LED czytnika – kolory (różowy/czerwony/niebieski) oznaczają tryby rejestracji lub resetowania.

Pierwsze uruchomienie i reset fabryczny

Inicjalizacja (Factory Reset): przytrzymaj SET ok. 5–6 s; po długim sygnale i melodii (LED: różowy → czerwony → niebieski) inicjalizacja zakończona.
Po inicjalizacji najpierw zarejestruj administratora, następnie dodaj użytkowników.

Rejestracja administratora (odcisk palca)

Krótkie naciśnięcie SET; szybkie miganie niebieskiej diody = tryb rejestracji.
Kilkakrotnie połóż palec na czujniku do momentu melodii (sukces). Możesz zapisać kilka odcisków pod rząd.
Po zapisaniu 40 odcisków admina krótkie naciśnięcie SET umożliwia rejestrację użytkowników.

Szybkie uruchomienie – krótka procedura

Reset fabryczny (przytrzymaj SET 5–6 s).
Zarejestruj odcisk administratora (SET krótko → skan palca).
Ustaw tryb przekaźnika (zob. „Tryby przekaźnika”).
Opcjonalnie dodaj hasła administratora, odciski/hasła użytkowników i hasła jednorazowe.

Dostęp do trybu edycji (zarządzanie z klawiatury)

Dla wszystkich poniższych funkcji wymagane jest wcześniejsze uwierzytelnienie odciskiem administratora lub hasłem administratora (wprowadź hasło i zatwierdź OK).

Funkcje administratora (klawiatura)

Dodaj odcisk administratora: 1【OK】 → zeskanuj palec do melodii.
Usuń wszystko / reset fabryczny: 1【C】 (przytrzymaj C).
Ustaw hasło administratora (do 5 grup): 2【OK】 nowe hasło 【OK】.
Usuń hasła administratora: 2【C】 (przytrzymaj C).

Funkcje użytkownika (klawiatura)

Dodaj odcisk użytkownika: 3【OK】 baza(1 lub 2)【OK】 → skan palca.
Usuń odciski użytkownika: 3【C】 baza(1 lub 2)【C】 (drugi C przytrzymaj).
Ustaw hasło użytkownika (do 5 grup): 4【OK】 nowe hasło 【OK】.
Usuń hasła użytkowników: 4【C】 (przytrzymaj C).
Ustaw hasło jednorazowe (do 5 grup): 6【OK】 nowe hasło 【OK】.
Usuń hasła jednorazowe: 6【C】 (przytrzymaj C).

Tryby przekaźnika

Dostęp: po uwierzytelnieniu administratora wprowadź 5【OK】 tryb 1–4 【OK】.
Tryb 1: przekaźnik aktywuje się na ustawiony czas (ok. 0,5 s – 30 min).
Tryb 2: przekaźnik aktywny tylko gdy palec jest na czujniku.
Tryb 3: przełącznik (toggle): palec = WŁ.; ponownie palec = WYŁ.; stan nie zapisuje się po zaniku zasilania.
Tryb 4: przełącznik (toggle) z zapamiętywaniem stanu po zaniku zasilania.

Ustawienie czasu aktywacji przekaźnika (dla Trybu 1)

Przytrzymaj SET ok. 2 s, puść; szybkie miganie różowe = tryb ustawienia czasu.
Naciśnij i przytrzymaj SET przez żądany czas; długość naciśnięcia określa czas aktywacji przekaźnika (0,5 s – 30 min).

Zasady i ostrzeżenia rejestracji

Odciski administratora nie mogą być takie same jak użytkowników.
Hasła użytkowników nie mogą być takie same jak hasła administratora.
Jeśli hasło jednorazowe pokrywa się z istniejącym, hasło jednorazowe ma pierwszeństwo.

Rozwiązywanie problemów

Nie można dodać odcisku: baza pełna lub duplikat roli. Usuń wpisy i spróbuj ponownie.
Hasło nie działa: sprawdź typ (admin/użytkownik) i długość (3–9 znaków); dla jednorazowych sprawdź, czy nie zostały już użyte.
Przekaźnik nie przełącza: sprawdź wybrany tryb; w Trybie 1 sprawdź też czas ustawiony przyciskiem SET.
