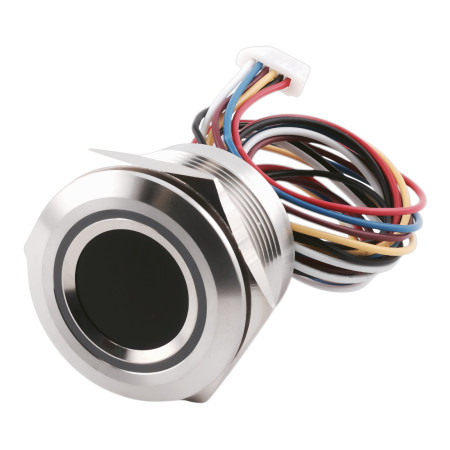

Czytnik linii papilarnych R503

Moduł R503 to kompaktowy, precyzyjny czujnik odcisków palców, który łączy w sobie czujnik optyczny i wydajny algorytm przetwarzania odcisków palców. Dzięki szybkiemu rozpoznawaniu, dużej pojemności pamięci i obsłudze komunikacji UART (TTL 3,3 V) nadaje się do integracji z systemami kontroli dostępu, płytami sterującymi (np. K202) i innymi aplikacjami bezpieczeństwa.

Dane techniczne

• Zasilanie: DC 3,3 V (zasilanie główne); wykrywanie dotyku: 3-5 V
• Prąd skanowania: ok. 20 mA
• Prąd w trybie czuwania: średnio 2 μA
• Prędkość skanowania: < 0,2 s
• Prędkość porównania: 1:N < 10 ms/odcisk palca
• Rozdzielczość czujnika: 508 dpi
• Obszar wykrywania: Ø 15 mm
• Matryca czujników: 192 × 192 px
• Pojemność pamięci: do 200 odcisków palców
• Rozmiar szablonu: 1536 bajtów
• Współczynnik błędu FAR: < 0,001%; FRR: < 1%
• Komunikacja: UART (3,3 V TTL), domyślna prędkość transmisji 57 600 bps
• Środowisko pracy: -20 do +60 °C
• Wymiary: średnica 28 mm (wewnętrzna 25 mm), wysokość 19 mm (dostępne również warianty 15 mm/32 mm)
• Materiał obudowy: stop cynku (opcjonalnie czarne aluminium)

Funkcje i cechy

• Obsługa trybów 1:1 (uwierzytelnianie) i 1:N (przeszukiwanie bazy danych)
• Zapisywanie odcisków palców w pamięci wewnętrznej modułu
• Automatyczne uczenie się odcisków palców – sześć obrazów do utworzenia szablonu
• Wskaźnik stanu LED (czerwony, zielony, niebieski, biały, żółty, fioletowy, turkusowy)
• Możliwość zmiany poziomu bezpieczeństwa (1-5)
• Obsługa poleceń przesyłania/pobierania szablonów, sprawdzania poprawności i usuwania bazy danych
• Funkcje uzgadniania, resetowania i diagnostyki czujników
• Niskie zużycie – nadaje się do systemów energooszczędnych

Idealny dla

• Tablice sterownicze (np. K202) i systemy dostępu
• Zamki elektroniczne i urządzenia zabezpieczające
• Systemy obecności i identyfikacji
• Projekty IoT i urządzenia wbudowane

Zawartość opakowania

• Czujnik linii papilarnych R503
• Kabel ze złączem SH 1,0 mm (6 pinów)
• Instrukcja obsługi

Dlaczego warto wybrać ten produkt?

• Kompaktowa i solidna konstrukcja (stop cynku)
• Szybkie i niezawodne rozpoznawanie odcisków palców
• Łatwa integracja przez UART (3,3 V TTL)
• Możliwość personalizacji wskaźnika LED
• Obsługuje do 200 zapisanych odcisków palców

Instrukcja użytkowania

• 1. Połączenie: Moduł podłącza się za pomocą złącza SH 1,0 mm (6 pinów).
  • Pin 1: VCC (3,3 V)
  • Pin 2: GND
  • Pin 3: TXD (wyjście danych, połączenie z RX hosta)
  • Pin 4: RXD (wejście danych, połączenie z TX hosta)
  • Pin 5: WYBUDZENIE (sygnał wyjściowy po wykryciu palca)
  • Pin 6: 3,3-5 V (zasilanie wykrywania dotyku)
• 2. Rejestracja odcisku palca (AutoEnroll): Przyłóż palec sześć razy, aby utworzyć szablon. Dioda LED sygnalizuje postęp (niebieska – skanowanie, żółta – pomyślne wykonanie zdjęcia, zielona – szablon utworzony, czerwona – błąd).
• 3. Weryfikacja odcisku palca (AutoIdentify): Moduł rejestruje odcisk palca i porównuje go z zapisaną bazą danych. Wynik (powodzenie/błąd) jest sygnalizowany diodą LED i wysyłany przez UART.
• 4. Zarządzanie bazą danych: Możesz dodać, usunąć lub całkowicie wyczyścić bazę danych odcisków palców, korzystając z poleceń (Zapisz, Usuń, Opróżnij).
• 5. Sygnalizacja LED (AuraLedConfig): Możliwość ustawienia koloru (czerwony, niebieski, zielony, żółty, fioletowy, biały, turkusowy) i efektu (miganie, pulsowanie, światło ciągłe).
• 6. Tryb oszczędzania energii: Moduł obsługuje tryb niskiego poboru mocy, w którym zasilane jest tylko wykrywanie dotyku (średnio 2 μA). Dotknięcie palcem generuje sygnał, który budzi hosta.

Uwaga: Podczas podłączania należy zapewnić stabilne zasilanie o niskim poziomie szumów (tętnienia < 50 mV). Podczas pierwszego uruchomienia moduł automatycznie wysyła bajt 0x55 jako potwierdzenie.
