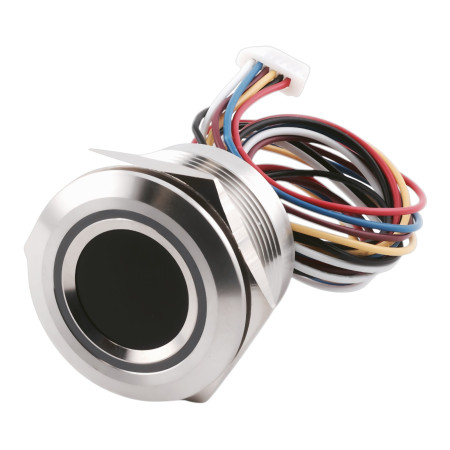

Čítačkou na odtlačok prstov R503

Modul R503 je kompaktný snímač odtlačkov prstov s vysokou presnosťou, ktorý kombinuje optický snímač a výkonný algoritmus na spracovanie odtlačkov. Vďaka rýchlemu rozpoznávaniu, širokej pamäťovej kapacite a podpore komunikácie cez UART (TTL 3,3 V) je vhodný na integráciu do prístupových systémov, riadiacich dosiek (napr. K202) a ďalších bezpečnostných aplikácií.

Technické špecifikácie

• Napájanie: DC 3,3 V (hlavné napájanie); dotyková detekcia: 3–5 V
• Prúd pri snímaní: cca 20 mA
• Pohotovostný prúd: priemerne 2 μA
• Rýchlosť snímania: < 0,2 s
• Rýchlosť porovnania: 1:N < 10 ms/odtlačok
• Rozlíšenie senzora: 508 dpi
• Snímacia plocha: Ø 15 mm
• Snímacia matica: 192 × 192 px
• Kapacita pamäte: až 200 odtlačkov
• Veľkosť šablóny: 1536 bajtov
• Chybovosť FAR: < 0,001 %; FRR: < 1 %
• Komunikácia: UART (3,3V TTL), východiskový baudrate 57 600 bps
• Pracovné prostredie: -20 až +60 °C
• Rozmery: priemer 28 mm (vnútorný 25 mm), výška 19 mm (tiež 15 mm/32 mm varianty)
• Materiál krytu: zliatina zinku (voliteľne čierny hliník)

Funkcie a vlastnosti

• Podpora režimov 1:1 (overenie) a 1:N (vyhľadávanie v databáze)
• Ukladanie odtlačkov do internej pamäte modulu
• Automatické učenie odtlačku – šesť snímok pre vytvorenie šablóny
• LED indikácia stavu (červená, zelená, modrá, biela, žltá, fialová, tyrkysová)
• Možnosť zmeny bezpečnostnej úrovne (1–5)
• Podpora príkazov pre nahranie/stiahnutie šablón, overenie a mazanie databázy
• Funkcia handshake, reset a diagnostika senzora
• Nízka spotreba – vhodné pre systémy s úsporou energie

Ideálne pre

• Riadiace dosky (napr. K202) a prístupové systémy
• Elektronické zámky a zabezpečovacie zariadenia
• Dochádzkové a identifikačné systémy
• IoT projekty a embedded zariadenia

Obsah balenia

• Snímač odtlačkov prstov R503
• Kábel s konektorom SH 1,0 mm (6 pinov)
• Užívateľský manuál

Prečo zvoliť tento produkt

• Kompaktný a robustný dizajn (zliatina zinku)
• Rýchle a spoľahlivé rozpoznávanie odtlačkov
• Jednoduchá integrácia cez UART (3,3V TTL)
• Možnosť prispôsobenia LED indikácie
• Podpora až 200 uložených odtlačkov

Návod na použitie

• 1. Pripojenie: Modul sa pripája cez konektor SH 1,0 mm (6 pinov).
  • Pin 1: VCC (3,3 V)
  • Pin 2: GND
  • Pin 3: TXD (výstup dát, pripojiť na RX hostiteľa)
  • Pin 4: RXD (vstup dát, pripojiť na TX hostiteľa)
  • Pin 5: WAKEUP (výstup signálu pri detekcii prsta)
  • Pin 6: 3,3–5 V (napájanie dotykovej detekcie)
• 2. Registrácia odtlačku (AutoEnroll): Priložte prst šesťkrát pre vytvorenie šablóny. LED indikuje priebeh (modrá – snímanie, žltá – úspešne sňatý obraz, zelená – vytvorenie šablóny, červená – chyba).
• 3. Overenie odtlačku (AutoIdentify): Modul sníme odtlačok a porovná ho s uloženou databázou. Výsledok (úspech/chyba) je signalizovaný LED a zároveň odoslaný cez UART.
• 4. Správa databázy: Možno pridávať, mazať alebo kompletne vymazať databázu odtlačkov pomocou príkazov (Store, Delete, Empty).
• 5. LED indikácia (AuraLedConfig): Možnosť nastaviť farbu (červená, modrá, zelená, žltá, fialová, biela, tyrkysová) a efekt (blikanie, dýchanie, stále svietenie).
• 6. Úsporný režim: Modul podporuje režim nízkej spotreby, kedy je napájaná iba dotyková detekcia (priemerne 2 μA). Pri dotyku prsta vygeneruje signál na prebudenie hostiteľa.

Poznámka: Pri zapojení je nutné zaistiť stabilné napájanie s nízkym šumom (ripple < 50 mV). Pri prvom spustení modul automaticky odosiela bajt 0x55 ako handshake.
