Fingeravtrycksläsare R503

R503-modulen är en kompakt, högprecisionsfingeravtryckssensor som kombinerar en optisk sensor och en kraftfull fingeravtrycksbehandlingsalgoritm. Tack vare sin snabba igenkänning, stora minneskapacitet och stöd för UART-kommunikation (TTL 3.3V) är den lämplig för integration i åtkomstkontrollsystem, kontrollkort (t.ex. K202) och andra säkerhetsapplikationer.

Tekniska specifikationer

• Strömförsörjning: DC 3,3 V (huvudströmförsörjning); beröringsdetektering: 3–5 V
• Skanningsström: ca. 20 mA
• Standby-ström: 2 μA i genomsnitt
• Skanningshastighet: < 0,2 s
• Jämförelsehastighet: 1:N < 10 ms/fingeravtryck
• Sensorupplösning: 508 dpi
• Avkänningsområde: Ø 15 mm
• Sensormatris: 192 × 192 px
• Minneskapacitet: upp till 200 fingeravtryck
• Mallstorlek: 1536 byte
• FAR-felfrekvens: < 0,001 %; FRR: < 1 %
• Kommunikation: UART (3,3 V TTL), standard baudrate 57 600 bps
• Arbetsmiljö: -20 till +60 °C
• Mått: diameter 28 mm (inre 25 mm), höjd 19 mm (finns även 15 mm/32 mm varianter)
• Höljets material: zinklegering (svart aluminium som tillval)

Funktioner och egenskaper

• Stöd för 1:1-lägen (autentisering) och 1:N-lägen (databassökning)
• Spara fingeravtryck i modulens internminne
• Automatisk fingeravtrycksinlärning – sex bilder för att skapa en mall
• LED-statusindikering (röd, grön, blå, vit, gul, lila, turkos)
• Möjlighet att ändra säkerhetsnivå (1-5)
• Stöd för kommandon för att ladda upp/ladda ner mallar, validera och ta bort databasen
• Handskakning, återställning och sensordiagnostikfunktioner
• Låg förbrukning – lämplig för energibesparande system

Idealisk för

• Kontrollcentraler (t.ex. K202) och åtkomstsystem
• Elektroniska lås och säkerhetsanordningar
• Närvaro- och identifieringssystem
• IoT-projekt och inbyggda enheter

Paketinnehåll

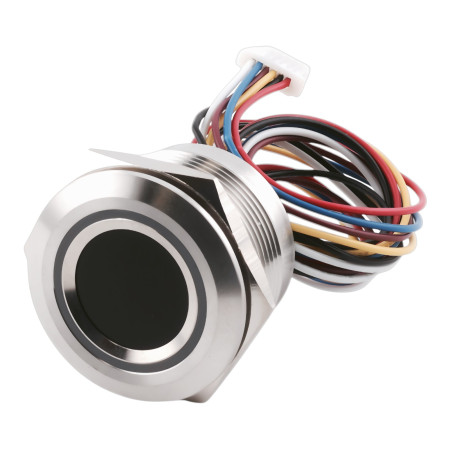

• Fingeravtryckssensor R503
• Kabel med SH-kontakt 1,0 mm (6 stift)
• Användarmanual

Varför välja den här produkten?

• Kompakt och robust design (zinklegering)
• Snabb och pålitlig fingeravtrycksigenkänning
• Enkel integration via UART (3,3V TTL)
• Möjlighet att anpassa LED-indikeringen
• Stöder upp till 200 lagrade fingeravtryck

Bruksanvisning

• 1. Anslutning: Modulen ansluts via en 1,0 mm SH-kontakt (6 stift).
  • Stift 1: VCC (3,3V)
  • Stift 2: Jord
  • Stift 3: TXD (datautgång, anslut till värdens RX)
  • Stift 4: RXD (dataingång, anslut till värdens TX)
  • Stift 5: VÄCKNING (signalutgång när finger detekteras)
  • Stift 6: 3,3–5 V (strömförsörjning för beröringsdetektering)
• 2. Registrering av fingeravtryck (AutoEnroll): Placera fingret sex gånger för att skapa en mall. Lysdioden indikerar förloppet (blå - skanning, gul - bild har tagits, grön - mall skapad, röd - fel).
• 3. Fingeravtrycksverifiering (AutoIdentify): Modulen samlar in fingeravtrycket och jämför det med den lagrade databasen. Resultatet (lyckande/fel) signaleras av lysdioden och skickas via UART.
• 4. Databashantering: Du kan lägga till, ta bort eller helt radera fingeravtrycksdatabasen med hjälp av kommandon (Lagra, Ta bort, Töm).
• 5. LED-indikering (AuraLedConfig): Möjlighet att ställa in färg (röd, blå, grön, gul, lila, vit, turkos) och effekt (blinkande, andningsljus, konstant ljus).
• 6. Energisparläge: Modulen stöder lågströmsläge, där endast beröringsdetektering drivs (i genomsnitt 2 μA). När ett finger vidrörs genereras en signal för att väcka värden.

Obs: Vid anslutning är det nödvändigt att säkerställa en stabil strömförsörjning med lågt brus (rippel < 50 mV). Vid första uppstart skickar modulen automatiskt byte 0x55 som en handskakning.
