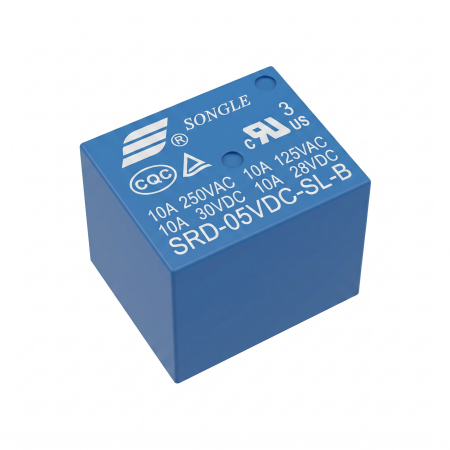

Relä SRD-05VDC-SL-B, 5V DC/250V AC, 10A

Songle-reläet SRD-05VDC-SL-B är ett elektromagnetiskt kopplingselement för användning i styr- och kraftkretsar. Det används för separat styrning av en last med hjälp av en spole som matas med 5 V likspänning. Det är avsett för montering på mönsterkort och för applikationer där det finns ett behov av att koppla en elektrisk krets med hjälp av en reläkontakt.

Tekniska specifikationer

• Modell: SRD-05VDC-SL-B
• Serie: SRD
• Komponenttyp: elektromagnetiskt relä
• Nominell spolspänning: 5 V DC
• Kontaktkonfiguration: 1 Form B, brytande kontakt NC
• Montering: på mönsterkort
• Nominell kontaktström: 10 A
• Kopplingsspänning för kontakt: 250 V AC för resistiv last
• Kopplingsspänning för kontakt: 30 V DC för resistiv last

Funktioner och egenskaper

• Reläet möjliggör styrning av en lastkrets med hjälp av en separat lågspänningskrets för spolen.
• SL-B-varianten använder en brytande kontakt som är sluten i viloläge och öppnas när spolen aktiveras.
• Konstruktionen är avsedd för lödning på mönsterkort.
• Den elektromagnetiska principen säkerställer galvanisk isolering mellan spolen och kontaktkretsen.
• Kontakten är avsedd för koppling av resistiv last inom de nominella värdena.

Idealisk för

• Styr- och automationskretsar med en spole som matas med 5 V DC.
• Koppling och brytning av resistiva laster med hjälp av en reläkontakt.
• Design och reparation av mönsterkort.
• Laboratorie-, utvecklings- och serviceanvändning inom elektroteknik.
• Applikationer som kräver en brytande kontakt i viloläge.

Förpackningens innehåll

• Relä SRD-05VDC-SL-B.

Varför välja denna produkt

• Den specifika typbeteckningen möjliggör en entydig klassificering i Songle SRD-serien.
• Spolen med 5 V DC-matning är lämplig för lågspänningsstyrkretsar med ett motsvarande drivsteg.
• NC-brytkontakten är lämplig för kretsar där kretsen ska vara sluten i viloläge.
• Mönsterkortsutförandet underlättar en fast mekanisk och elektrisk integrering i den elektroniska enheten.

Anvisningar för installation och drift

• Anslut reläet endast enligt kopplingsschemat för den specifika varianten SRD-05VDC-SL-B.
• Mata spolen med 5 V likspänning och använd ett lämpligt drivsteg om styrkretsen inte levererar den nödvändiga strömmen direkt.
• Vid koppling av induktiva laster, använd lämpliga skyddskomponenter mot spänningstoppar.
• På mönsterkortet, upprätthåll tillräckliga isoleringsavstånd mellan styr- och lastdelen av kretsen.
• Utför lödningen på ett sådant sätt att termiska skador på reläets hölje eller stift undviks.

Säkerhetsvarningar

• Reläet får endast användas inom de nominella värdena för kontakter och spole.
• Vid arbete med nätspänning finns risk för elektriska stötar; installationen måste utföras av en person med lämpliga eltekniska kvalifikationer.
• Innan anslutning, modifiering eller lödning måste enheten kopplas bort från strömförsörjningen.
• Felaktig anslutning av kontakter eller spole leder till risk för kortslutning, överhettning, skador på reläet eller skador på den anslutna utrustningen.
• Använd inte reläet för laster som överskrider de angivna nominella värdena, och inte heller för säkerhetsfunktioner utan en lämplig design av hela enheten.
