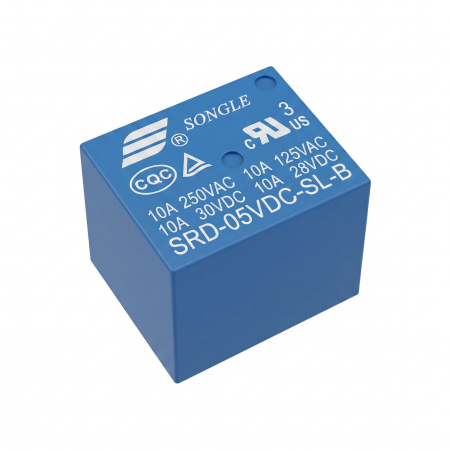

Releu SRD-05VDC-SL-B, 5V DC/250V AC, 10A

Releul Songle SRD-05VDC-SL-B este un element de comutare electromagnetic pentru utilizare în circuite de control și de putere. Servește la controlul separat al sarcinii cu ajutorul unei bobine alimentate cu tensiune continuă de 5 V. Este destinat pentru montarea pe plăci de circuit imprimat și pentru aplicații unde este necesară comutarea unui circuit electric cu ajutorul unui contact de releu.

Specificații tehnice

• Model: SRD-05VDC-SL-B
• Serie: SRD
• Tip componentă: releu electromagnetic
• Tensiune nominală bobină: 5 V DC
• Configurație contact: 1 Form B, contact normal închis NC
• Montaj: pe placă de circuit imprimat
• Curent nominal contact: 10 A
• Tensiune de comutare contact: 250 V AC pentru sarcină rezistivă
• Tensiune de comutare contact: 30 V DC pentru sarcină rezistivă

Funcții și caracteristici

• Releul permite controlul circuitului de sarcină cu ajutorul unui circuit separat de joasă tensiune al bobinei.
• Varianta SL-B utilizează un contact normal închis, care este închis în stare de repaus și se deschide după activarea bobinei.
• Construcția este destinată pentru lipire pe placa de circuit imprimat.
• Principiul electromagnetic asigură izolarea galvanică între bobină și circuitul de contact.
• Contactul este destinat pentru comutarea sarcinii rezistive în limitele valorilor nominale.

Ideal pentru

• Circuite de control și automatizare cu bobină alimentată la 5 V DC.
• Comutarea și deconectarea sarcinilor rezistive cu ajutorul contactului de releu.
• Proiectarea și repararea plăcilor de circuit imprimat.
• Utilizare în laborator, dezvoltare și service în electrotehnică.
• Aplicații care necesită un contact normal închis în stare de repaus.

Conținutul pachetului

• Releu SRD-05VDC-SL-B.

De ce să alegeți acest produs

• Denumirea specifică a tipului permite clasificarea clară în seria Songle SRD.
• Bobina cu alimentare de 5 V DC este potrivită pentru circuite de control de joasă tensiune cu un etaj de excitație corespunzător.
• Contactul normal închis NC este potrivit pentru conexiuni unde circuitul trebuie să fie închis în stare de repaus.
• Designul pentru PCB facilitează integrarea mecanică și electrică fermă în dispozitivul electronic.

Instrucțiuni de instalare și operare

• Conectați releul numai conform schemei de conexiuni pentru varianta specifică SRD-05VDC-SL-B.
• Alimentați bobina cu tensiune continuă de 5 V și utilizați un element de excitație adecvat, dacă circuitul de control nu furnizează curentul necesar direct.
• La comutarea sarcinilor inductive, utilizați elemente de protecție corespunzătoare împotriva vârfurilor de tensiune.
• Pe placa de circuit imprimat, respectați distanțele de izolare suficiente între partea de control și cea de sarcină a circuitului.
• Efectuați lipirea astfel încât să nu se producă deteriorări termice ale carcasei sau ale terminalelor releului.

Avertismente de siguranță

• Releul poate fi utilizat numai în limitele valorilor nominale ale contactelor și ale bobinei.
• În timpul lucrului cu tensiunea de rețea, există riscul de electrocutare; montajul trebuie efectuat de o persoană cu calificare electrotehnică corespunzătoare.
• Înainte de conectare, modificare sau lipire, dispozitivul trebuie deconectat de la sursa de alimentare.
• Conectarea incorectă a contactelor sau a bobinei duce la riscul de scurtcircuit, supraîncălzire, deteriorarea releului sau deteriorarea dispozitivului conectat.
• Nu utilizați releul pentru sarcini care depășesc valorile nominale specificate și nici pentru funcții de siguranță fără o proiectare corespunzătoare a întregului dispozitiv.
