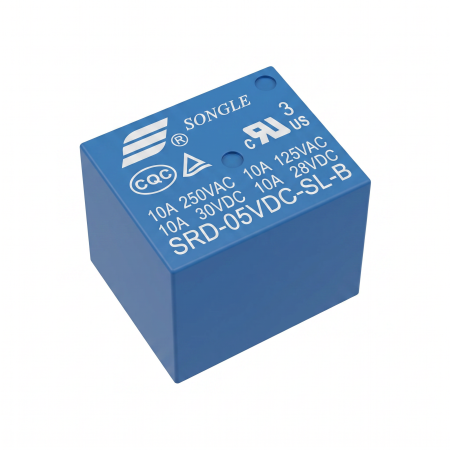

Relæ SRD-05VDC-SL-B, 5V DC/250V AC, 10A

Songle-relæet SRD-05VDC-SL-B er et elektromagnetisk koblingselement til brug i styre- og effektkredsløb. Det tjener til separat styring af belastningen ved hjælp af en spole drevet af 5 V jævnstrøm. Det er beregnet til montering på printkort og til applikationer, hvor det er nødvendigt at koble et elektrisk kredsløb ved hjælp af en relækontakt.

Tekniske specifikationer

• Model: SRD-05VDC-SL-B
• Serie: SRD
• Komponenttype: elektromagnetisk relæ
• Nominel spolespænding: 5 V DC
• Kontaktkonfiguration: 1 Form B, brydekontakt NC
• Montering: på printkort
• Nominel kontaktstrøm: 10 A
• Koblet kontaktspænding: 250 V AC for resistiv belastning
• Koblet kontaktspænding: 30 V DC for resistiv belastning

Funktioner og egenskaber

• Relæet muliggør styring af belastningskredsløbet ved hjælp af et separat lavspændingsspolekredsløb.
• SL-B-varianten bruger en brydekontakt, som er lukket i hviletilstand og åbner efter aktivering af spolen.
• Konstruktionen er beregnet til lodning på printkort.
• Det elektromagnetiske princip sikrer galvanisk adskillelse mellem spolen og kontaktkredsløbet.
• Kontakten er beregnet til kobling af resistiv belastning inden for de nominelle værdier.

Ideel til

• Styre- og automatiseringskredsløb med en spole drevet af 5 V DC.
• Til- og frakobling af resistive belastninger ved hjælp af en relækontakt.
• Design og reparation af printkort.
• Laboratorie-, udviklings- og servicebrug inden for elektroteknik.
• Applikationer, der kræver en brydekontakt i hviletilstand.

Pakkens indhold

• Relæ SRD-05VDC-SL-B.

Hvorfor vælge dette produkt

• Den specifikke typebetegnelse muliggør entydig klassificering i Songle SRD-serien.
• Spolen med 5 V DC strømforsyning er velegnet til lavspændingsstyrekredsløb med et tilsvarende drivtrin.
• Brydekontakten NC er velegnet til kredsløb, hvor kredsløbet skal være lukket i hviletilstand.
• Printkortdesignet letter en fast mekanisk og elektrisk integration i den elektroniske enhed.

Instruktioner til installation og drift

• Tilslut kun relæet i henhold til ledningsdiagrammet for den specifikke variant SRD-05VDC-SL-B.
• Forsyn spolen med 5 V jævnstrøm og brug et passende drivelement, hvis styrekredsløbet ikke leverer den nødvendige strøm direkte.
• Ved kobling af induktive belastninger skal der bruges passende beskyttelseselementer mod spændingsspidser.
• Overhold tilstrækkelige isoleringsafstande på printkortet mellem styre- og belastningsdelen af kredsløbet.
• Udfør lodning på en sådan måde, at der ikke opstår termisk skade på relæets hus eller terminaler.

Sikkerhedsadvarsler

• Relæet må kun bruges inden for de nominelle værdier for kontakterne og spolen.
• Ved arbejde med netspænding er der risiko for elektrisk stød; installationen skal udføres af en person med passende elektrotekniske kvalifikationer.
• Før tilslutning, ændring eller lodning skal enheden afbrydes fra strømforsyningen.
• Forkert tilslutning af kontakterne eller spolen fører til risiko for kortslutning, overophedning, skade på relæet eller skade på det tilsluttede udstyr.
• Brug ikke relæet til belastninger, der overstiger de angivne nominelle værdier, eller til sikkerhedsfunktioner uden et passende design af hele enheden.
