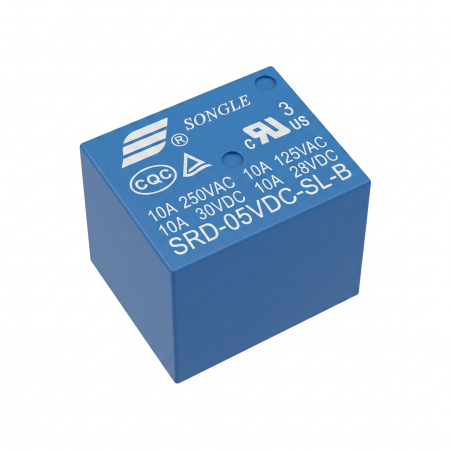

Przekaźnik SRD-05VDC-SL-B, 5V DC/250V AC, 10A

Przekaźnik Songle SRD-05VDC-SL-B to elektromagnetyczny element przełączający do zastosowania w obwodach sterujących i mocy. Służy do oddzielnego sterowania obciążeniem za pomocą cewki zasilanej napięciem stałym 5 V. Przeznaczony jest do montażu na płytkach drukowanych oraz do aplikacji, gdzie wymagane jest przełączanie obwodu elektrycznego za pomocą styku przekaźnika.

Specyfikacje techniczne

• Model: SRD-05VDC-SL-B
• Seria: SRD
• Typ elementu: przekaźnik elektromagnetyczny
• Napięcie znamionowe cewki: 5 V DC
• Konfiguracja styku: 1 Form B, styk rozwierny NC
• Montaż: na płytce drukowanej
• Znamionowy prąd styku: 10 A
• Napięcie przełączane styku: 250 V AC dla obciążenia rezystancyjnego
• Napięcie przełączane styku: 30 V DC dla obciążenia rezystancyjnego

Funkcje i właściwości

• Przekaźnik umożliwia sterowanie obwodem obciążenia za pomocą oddzielnego niskonapięciowego obwodu cewki.
• Wariant SL-B wykorzystuje styk rozwierny, który w stanie spoczynku jest zwarty, a po załączeniu cewki ulega rozwarciu.
• Konstrukcja jest przeznaczona do lutowania na płytce drukowanej.
• Zasada elektromagnetyczna zapewnia izolację galwaniczną między cewką a obwodem styku.
• Styk jest przeznaczony do przełączania obciążenia rezystancyjnego w granicach wartości znamionowych.

Idealne do

• Obwodów sterowania i automatyki z cewką zasilaną 5 V DC.
• Przełączania i rozłączania obciążeń rezystancyjnych za pomocą styku przekaźnika.
• Projektowania i naprawy płytek drukowanych.
• Zastosowań laboratoryjnych, rozwojowych i serwisowych w elektrotechnice.
• Aplikacji wymagających styku rozwiernego w stanie spoczynku.

Zawartość opakowania

• Przekaźnik SRD-05VDC-SL-B.

Dlaczego warto wybrać ten produkt

• Konkretne oznaczenie typu umożliwia jednoznaczne przypisanie do serii Songle SRD.
• Cewka zasilana napięciem 5 V DC jest odpowiednia dla niskonapięciowych obwodów sterujących z odpowiednim stopniem sterującym.
• Styk rozwierny NC jest odpowiedni do układów, w których obwód ma być zwarty w stanie spoczynku.
• Wykonanie dla PCB ułatwia solidne mechaniczne i elektryczne włączenie do urządzenia elektronicznego.

Instrukcje instalacji i obsługi

• Przekaźnik należy podłączać wyłącznie zgodnie ze schematem połączeń dla konkretnego wariantu SRD-05VDC-SL-B.
• Cewkę należy zasilać napięciem stałym 5 V i użyć odpowiedniego elementu sterującego, jeśli obwód sterujący nie dostarcza bezpośrednio wymaganego prądu.
• Podczas przełączania obciążeń indukcyjnych należy użyć odpowiednich elementów zabezpieczających przed skokami napięcia.
• Na płytce drukowanej należy zachować odpowiednie odległości izolacyjne między częścią sterującą a obciążeniową obwodu.
• Lutowanie należy wykonywać tak, aby nie doszło do uszkodzenia termicznego obudowy lub wyprowadzeń przekaźnika.

Ostrzeżenia dotyczące bezpieczeństwa

• Przekaźnik może być używany tylko w granicach wartości znamionowych styków i cewki.
• Podczas pracy z napięciem sieciowym istnieje ryzyko porażenia prądem; montaż musi przeprowadzać osoba z odpowiednimi kwalifikacjami elektrotechnicznymi.
• Przed podłączeniem, modyfikacją lub lutowaniem urządzenie musi być odłączone od zasilania.
• Nieprawidłowe podłączenie styków lub cewki prowadzi do ryzyka zwarcia, przegrzania, uszkodzenia przekaźnika lub uszkodzenia podłączonego urządzenia.
• Nie należy używać przekaźnika do obciążeń przekraczających podane wartości znamionowe ani do funkcji bezpieczeństwa bez odpowiedniego zaprojektowania całego urządzenia.
