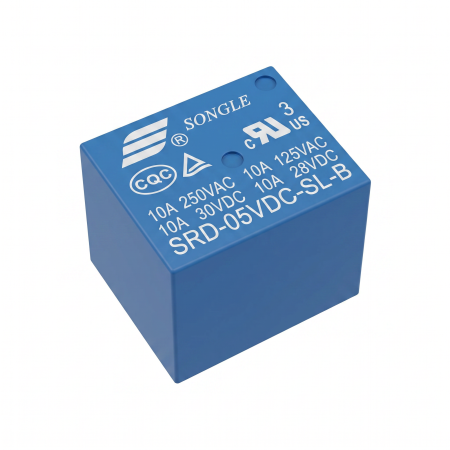

Rele SRD-05VDC-SL-B, 5V DC/250V AC, 10A

Songle SRD-05VDC-SL-B -rele on sähkömagneettinen kytkentäkomponentti käytettäväksi ohjaus- ja tehopiireissä. Sitä käytetään kuorman erilliseen ohjaukseen 5 V tasajännitteellä syötettävän kelan avulla. Se on suunniteltu asennettavaksi piirilevyille ja sovelluksiin, joissa virtapiiri on kytkettävä relekoskettimen avulla.

Tekniset tiedot

• Malli: SRD-05VDC-SL-B
• Sarja: SRD
• Komponentin tyyppi: sähkömagneettinen rele
• Kelan nimellisjännite: 5 V DC
• Koskettimen kokoonpano: 1 Form B, avautuva kosketin NC
• Asennus: piirilevylle
• Koskettimen nimellisvirta: 10 A
• Koskettimen kytkentäjännite: 250 V AC resistiiviselle kuormalle
• Koskettimen kytkentäjännite: 30 V DC resistiiviselle kuormalle

Toiminnot ja ominaisuudet

• Rele mahdollistaa kuormapiirin ohjauksen erillisen pienjännitekelapiirin avulla.
• SL-B-versio käyttää avautuvaa kosketinta, joka on lepotilassa suljettu ja avautuu, kun kela kytketään päälle.
• Rakenne on suunniteltu juotettavaksi piirilevylle.
• Sähkömagneettinen periaate varmistaa galvaanisen eristyksen kelan ja kosketinpiirin välillä.
• Kosketin on tarkoitettu resistiivisen kuorman kytkemiseen nimellisarvojen rajoissa.

Ihanteellinen seuraaviin

• Ohjaus- ja automaatiopiirit 5 V DC syötetyllä kelalla.
• Resistiivisten kuormien kytkeminen ja katkaiseminen relekoskettimen avulla.
• Piirilevyjen suunnittelu ja korjaus.
• Laboratorio-, kehitys- ja huoltokäyttö sähkötekniikassa.
• Sovellukset, jotka vaativat avautuvan koskettimen lepotilassa.

Pakkauksen sisältö

• Rele SRD-05VDC-SL-B.

Miksi valita tämä tuote

• Tietty tyyppimerkintä mahdollistaa yksiselitteisen luokittelun Songle SRD -sarjaan.
• 5 V DC syötöllä varustettu kela sopii pienjänniteohjauspiireihin, joissa on vastaava ohjainaste.
• Avautuva kosketin NC sopii kytkentöihin, joissa piirin on oltava suljettu lepotilassa.
• Piirilevyversio helpottaa lujaa mekaanista ja sähköistä integrointia elektroniseen laitteeseen.

Asennus- ja käyttöohjeet

• Kytke rele vain tietyn SRD-05VDC-SL-B -version kytkentäkaavion mukaisesti.
• Syötä kelaan 5 V tasajännitettä ja käytä sopivaa ohjainkomponenttia, jos ohjauspiiri ei syötä tarvittavaa virtaa suoraan.
• Induktiivisia kuormia kytkettäessä käytä asianmukaisia suojakomponentteja jännitepiikkejä vastaan.
• Säilytä piirilevyllä riittävät eristysetäisyydet piirin ohjaus- ja kuorma-osien välillä.
• Suorita juottaminen siten, että vältetään releen kotelon tai liittimien lämpövauriot.

Turvallisuusvaroitukset

• Relettä saa käyttää vain koskettimien ja kelan nimellisarvojen rajoissa.
• Verkkojännitteen kanssa työskenneltäessä on olemassa sähköiskun vaara; asennuksen saa suorittaa vain henkilö, jolla on asianmukainen sähkötekninen pätevyys.
• Ennen kytkentää, muokkausta tai juottamista laite on irrotettava virtalähteestä.
• Koskettimien tai kelan virheellinen kytkentä johtaa oikosulun, ylikuumenemisen, releen vaurioitumisen tai kytketyn laitteen vaurioitumisen riskiin.
• Älä käytä relettä ilmoitetut nimellisarvot ylittäville kuormille tai turvatoimintoihin ilman koko laitteen asianmukaista suunnittelua.
