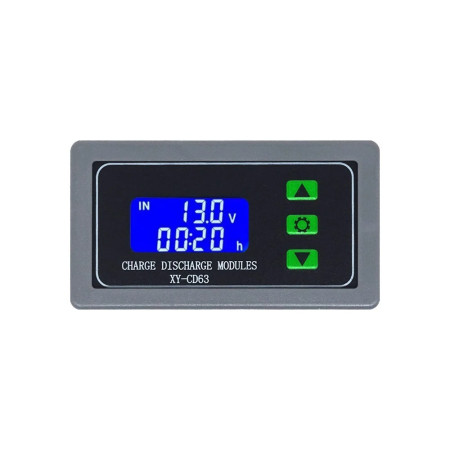

Akkujännitteen valvontamoduuli XY-CD63, 6-60V

Jännitteenvahti akkujen lataamiseen ja purkamiseen tulojännitealueella 6V - 60V ja maksimivirta 30A. Se on suunniteltu suojaamaan akkuja yli- ja purkautumiselta katkaisemalla automaattisesti kuorman tai laturin, kun asetetut jänniterajat saavutetaan.

Tärkeimmät ominaisuudet:

• Suuri virtakapasiteetti: Tukee virtoja 30A asti, mikä sopii erilaisiin suuritehoisiin sovelluksiin.
• Ohjelmoitavat tilat: Mahdollistaa jänniterajojen asettamisen lataamista ja purkamista varten, mikä varmistaa akun optimaalisen suojauksen.
• LCD-näyttö: Tarjoaa ajantasaista tietoa akun jännitteestä ja lataus-/purkaustilasta.
• Automaattinen suojaus: Katkaisee automaattisesti kuorman tai laturin, kun asetetut jänniterajat saavutetaan estääkseen akun vaurioitumisen.

Tekniset tiedot:

• Tulojännite: 6V-60V DC
• Lähtöjännite: Sama kuin tulojännite
• Ohjaustarkkuus: 0,1V
• Virrankulutus: <1,5W
• Suurin kuormitusvirta: 30A
• Käyttölämpötila: -25°C - 80°C
• Moduulin mitat: 79 x 43 x 41 mm

Kommentti:

• Moduuli toimii lataus/purkausohjaimena eikä korvaa laturia tai jännitteenmuuntajaa.
• Käytön aikana on tärkeää asettaa oikein toimintatila ja jänniterajat akun teknisten tietojen mukaan.

Toimintojen kuvaus:

1. Jänniteprosentin laskeminen :
   Jännitteen prosenttiosuus = akun jännite / (jännitteen yläraja - jännitteen alaraja)

2. Painikkeiden toiminnot :

   • Ylös-painike :
     • Lyhyt painallus: Vaihtaa näytön prosenttiosuuksien (%) ja ajan välillä.
     • Pitkä painallus (5 sekuntia): Vaihtaa tilaa:
       • Lataustila: sisään
       • Purkaustila: ulos
   • Aseta-painike :
     • Lyhyt painallus: Näyttää tällä hetkellä asetetut parametrit.
     • Pitkä painallus: Avaa parametrien asetusliittymän. Tässä käyttöliittymässä voit määrittää:

       • UP : Jännitteen yläraja.

       • DN : Jännitteen alaraja.
       • OP : Releen kytkentäaika.
       • DOP : Releen kytkeytymisviive (0-999 sekuntia).
       • FOP : Releen pakotettu sulkemisaika (0-10 sekuntia) purkaustilassa.
   • Alas-painike :
     • Lyhyt painallus: Aktivoi/deaktivoi releen (hätäpysäytys). LCD-näyttö näkyy ja rele irtoaa.
     • Pitkä painallus: Asettaa LCD-näytön taustavalon tilan:
       • LP : Taustavalo jatkuvasti päällä.
       • Päällä : Taustavalo sammuu automaattisesti 5-10 minuutin kuluttua. Kun se sammuu, se voidaan herättää painamalla mitä tahansa painiketta.

Parametriasetukset :

a. Paina ja pidä Set -painiketta painettuna siirtyäksesi parametrien asetusliittymään.
b. Vaihda yksittäisten parametrien välillä painamalla lyhyesti Set -painiketta.
C. Voit asettaa valitun parametrin ylös/alas-painikkeilla (lyhyt ja pitkä painallus on tuettu).
d. Jos haluat asettaa muita parametreja, toista vaiheet b) ja c).
e. Kun olet määrittänyt kaikki parametrit, paina pitkään Set -painiketta tallentaaksesi ja poistuaksesi.

Lataus/purkausajan ohjaus :

• Jos OP-parametri on asetettu muuhun kuin nolla-arvoon, lataus-/purkausajan ohjaus aktivoituu.
• Releen kytkemisen jälkeen lataus-/purkausaika alkaa laskea alaspäin. Kun aika on kulunut, rele irtoaa automaattisesti ja lataus-/purkausprosessi on valmis.
• Jos jännite putoaa alarajan (DN) alapuolelle lataustilassa tai ylittää ylärajan (UP) purkaustilassa ajan päätyttyä, aikaohjaus kytkeytyy pois päältä ja näyttöön tulee virheilmoitus H:Er . Vahvista virhe painamalla mitä tahansa painiketta.
• Jos ajanhallinta ei ole aktiivinen, laite tallentaa kokonaislataus-/purkausajan. Tämä aika näkyy kyseisessä käyttöliittymässä ja nollautuu, kun lataus/purkaus aloitetaan uudelleen.

Automaattinen parametrien tunnistus :

• Jos alajänniteraja (DN) on asetuksen ja poistumisen jälkeen suurempi tai yhtä suuri kuin ylempi jänniteraja (UP), järjestelmä näyttää vilkkuvan virheviestin ilmoittamaan virheestä.

Releen viivetoiminto (DOP) :

• Viive yhden latauksen/purkauksen valmistumisen ja releen uudelleen sulkemisen välillä (0-999 sekuntia).

Pakotettu rele päälläoloaika (FOP) :

• Kun releen kytkemisen ehdot täyttyvät, rele pakotetaan päälle asetetun ajan (0-10 sekuntia). Tämän ajan kuluttua akun jännite havaitaan uudelleen.
• Tämä toiminto on erityisen hyödyllinen purkaustilassa, jossa lyhytaikainen jännitehäviö kuormaa käynnistettäessä voi aiheuttaa releen virheellisen irtoamisen. Tällä tavalla varmistetaan oikea purkausprosessi.
