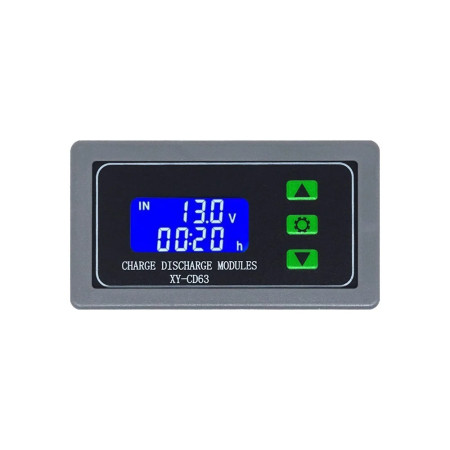

Modul monitora napona baterije XY-CD63, 6-60V

Monitor napona za punjenje i pražnjenje baterija s rasponom ulaznog napona od 6V do 60V i maksimalnom strujom od 30A. Dizajniran je za zaštitu baterija od prekomjernog punjenja i prekomjernog pražnjenja automatskim isključivanjem opterećenja ili punjača kada se dosegnu postavljena ograničenja napona.

Ključne karakteristike:

• Kapacitet velike struje: Podržava struje do 30 A, što je prikladno za razne primjene velike snage.
• Programabilni načini rada: Omogućuje postavljanje pragova napona za punjenje i pražnjenje, čime se osigurava optimalna zaštita baterije.
• LCD zaslon: Pruža ažurirane informacije o naponu baterije i statusu punjenja/pražnjenja.
• Automatska zaštita: Automatski odspaja opterećenje ili punjač kada se dosegnu postavljena ograničenja napona kako bi se spriječilo oštećenje baterije.

Tehničke specifikacije:

• Ulazni napon: 6V-60V DC
• Izlazni napon: Isti kao ulazni napon
• Točnost upravljanja: 0,1V
• Potrošnja energije: <1,5W
• Maksimalna struja opterećenja: 30A
• Radna temperatura: -25°C do 80°C
• Dimenzije modula: 79 x 43 x 41 mm

Komentar:

• Modul služi kao regulator punjenja/pražnjenja i ne zamjenjuje punjač ili pretvarač napona.
• Prilikom korištenja važno je pravilno postaviti režim rada i ograničenja napona prema specifikacijama vaše baterije.

Opis funkcija:

1. Izračunavanje postotka napona :
   Postotak napona = napon baterije / (gornja granica napona - donja granica napona)

2. Funkcije gumba :

   • Gumb gore :
     • Kratki pritisak: Prebacuje prikaz između postotaka (%) i vremena.
     • Dugi pritisak (5 sekundi): Mijenja način rada:
       • Način punjenja: in
       • Način pražnjenja: van
   • Postavi gumb :
     • Kratki pritisak: Prikazuje trenutno postavljene parametre.
     • Dugi pritisak: otvara sučelje za podešavanje parametara. U ovom sučelju možete postaviti:

       • GORE : Gornja granica napona.

       • DN : Donja granica napona.
       • OP : Vrijeme uključivanja releja.
       • DOP : Kašnjenje uključivanja releja (0-999 sekundi).
       • FOP : Vrijeme prisilnog zatvaranja releja (0-10 sekundi) u načinu pražnjenja.
   • Gumb prema dolje :
     • Kratki pritisak: Aktivira/deaktivira relej (gašenje u nuždi). LCD će se pokazati i relej će se isključiti.
     • Dugi pritisak: Postavlja status LCD pozadinskog osvjetljenja:
       • LP : Pozadinsko osvjetljenje stalno uključeno.
       • Uključeno : Pozadinsko osvjetljenje se automatski isključuje nakon 5-10 minuta. Nakon što se ugasi, može se probuditi pritiskom na bilo koju tipku.

Postavke parametara :

i. Pritisnite i držite gumb Postavi za ulazak u sučelje za postavljanje parametara.
b. Prebacivanje između pojedinih parametara kratkim pritiskom na tipku Set .
C. Odabrani parametar postavljate tipkama gore/dolje (podržava kratki i dugi pritisak).
d. Za postavljanje ostalih parametara ponovite korake b) i c).
E. Nakon što završite s postavljanjem svih parametara, dugo pritisnite gumb Postavi za spremanje i izlaz.

Kontrola vremena punjenja/pražnjenja :

• Ako je OP parametar postavljen na vrijednost različitu od nule, aktivira se kontrola vremena punjenja/pražnjenja.
• Nakon uključivanja releja počinje odbrojavanje vremena punjenja/pražnjenja. Nakon isteka vremena, relej će se automatski isključiti i proces punjenja/pražnjenja je završen.
• Ako napon padne ispod donje granice (DN) u načinu punjenja ili prijeđe gornju granicu (UP) u načinu pražnjenja nakon isteka vremena, kontrola vremena je onemogućena i prikazuje se poruka o pogrešci H:Er . Pritisnite bilo koji gumb za potvrdu greške.
• Ako kontrola vremena nije aktivna, uređaj će zabilježiti ukupno vrijeme punjenja/pražnjenja. Ovo vrijeme bit će prikazano u odgovarajućem sučelju i vraćeno na nulu kada ponovno započne punjenje/pražnjenje.

Automatsko otkrivanje parametara :

• Nakon postavljanja i izlaska, ako je donja granica napona (DN) veća ili jednaka gornjoj granici napona (UP), sustav će prikazati bljeskajuću poruku o pogrešci koja označava pogrešku.

Funkcija odgode uključivanja releja (DOP) :

• Kašnjenje između završetka jednog punjenja/pražnjenja i ponovnog zatvaranja releja (0-999 sekundi).

Vrijeme prisilnog uključivanja releja (FOP) :

• Nakon ispunjenja uvjeta za uključivanje releja, relej se prisilno uključuje na zadano vrijeme (0-10 sekundi). Nakon tog vremena ponovno se detektira napon baterije.
• Ova je funkcija osobito korisna u načinu rada pražnjenja, gdje kratkotrajni pad napona pri pokretanju opterećenja može uzrokovati nepravilno odspajanje releja. Na taj način je osiguran pravilan proces pražnjenja.
