Relej SRD-05VDC-SL-B, 5V DC/250V AC, 10A

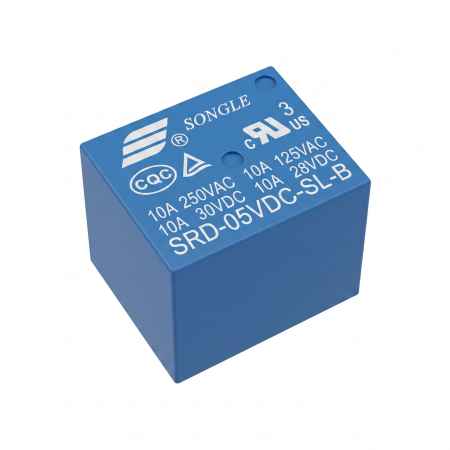

Relej Songle SRD-05VDC-SL-B je elektromagnetski sklopni element za upotrebu u upravljačkim i energetskim krugovima. Služi za odvojeno upravljanje opterećenjem pomoću zavojnice napajane istosmjernim naponom od 5 V. Namijenjen je za ugradnju na tiskane pločice i za primjene gdje je potrebno prekidati električni krug pomoću kontakta releja.

Tehničke specifikacije

• Model: SRD-05VDC-SL-B
• Serija: SRD
• Tip komponente: elektromagnetski relej
• Nazivni napon zavojnice: 5 V DC
• Konfiguracija kontakta: 1 Form B, normalno zatvoreni kontakt NC
• Montaža: na tiskanu pločicu
• Nazivna struja kontakta: 10 A
• Sklopni napon kontakta: 250 V AC za otporno opterećenje
• Sklopni napon kontakta: 30 V DC za otporno opterećenje

Funkcije i značajke

• Relej omogućuje upravljanje krugom opterećenja pomoću zasebnog niskonaponskog kruga zavojnice.
• Varijanta SL-B koristi normalno zatvoreni kontakt koji je u stanju mirovanja spojen, a nakon aktivacije zavojnice se odvaja.
• Konstrukcija je namijenjena za lemljenje na tiskanu pločicu.
• Elektromagnetski princip osigurava galvansko odvajanje između zavojnice i kontaktnog kruga.
• Kontakt je namijenjen za prekidanje otpornog opterećenja unutar granica nazivnih vrijednosti.

Idealno za

• Upravljačke i automatizacijske krugove sa zavojnicom napajanom s 5 V DC.
• Spajanje i odvajanje otpornih opterećenja pomoću kontakta releja.
• Dizajniranje i popravak tiskanih pločica.
• Laboratorijsku, razvojnu i servisnu upotrebu u elektrotehnici.
• Primjene koje zahtijevaju normalno zatvoreni kontakt u stanju mirovanja.

Sadržaj pakiranja

• Relej SRD-05VDC-SL-B.

Zašto odabrati ovaj proizvod

• Konkretna tipska oznaka omogućuje nedvosmisleno svrstavanje u seriju Songle SRD.
• Zavojnica s napajanjem od 5 V DC prikladna je za niskonaponske upravljačke krugove s odgovarajućim pobudnim stupnjem.
• Normalno zatvoreni kontakt NC prikladan je za spojeve gdje krug treba biti spojen u stanju mirovanja.
• Izvedba za tiskanu pločicu olakšava čvrstu mehaničku i električnu integraciju u elektronički uređaj.

Upute za instalaciju i rad

• Relej spajajte samo prema shemi spajanja za konkretnu varijantu SRD-05VDC-SL-B.
• Zavojnicu napajajte istosmjernim naponom od 5 V i koristite prikladan pobudni element ako upravljački krug ne isporučuje potrebnu struju izravno.
• Pri prekidanju induktivnih opterećenja koristite odgovarajuće zaštitne elemente protiv naponskih vrhova.
• Na tiskanoj pločici održavajte dovoljne izolacijske udaljenosti između upravljačkog dijela i dijela opterećenja kruga.
• Lemljenje izvodite tako da ne dođe do toplinskog oštećenja kućišta ili izvoda releja.

Sigurnosno upozorenje

• Relej se smije koristiti samo unutar granica nazivnih vrijednosti kontakata i zavojnice.
• Pri radu s mrežnim naponom postoji opasnost od strujnog udara; montažu mora izvesti osoba s odgovarajućom elektrotehničkom kvalifikacijom.
• Prije spajanja, izmjene ili lemljenja uređaj mora biti isključen iz napajanja.
• Neispravno spajanje kontakata ili zavojnice dovodi do rizika od kratkog spoja, pregrijavanja, oštećenja releja ili oštećenja priključenog uređaja.
• Relej nemojte koristiti za opterećenja koja premašuju navedene nazivne vrijednosti niti za sigurnosne funkcije bez odgovarajućeg dizajna cijelog uređaja.
