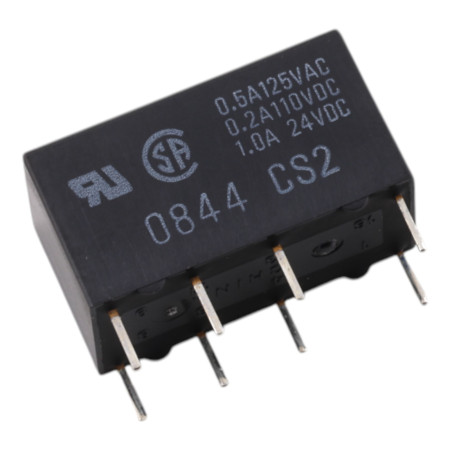

Relej G5V-2-H1, 12V DC/125V AC 2A

Omron G5V-2-H1 je minijaturni signalni relej u visokoosjetljivoj verziji, dizajniran za prebacivanje male do srednje snage u upravljačkim i mjernim krugovima. Zahvaljujući 12 V DC zavojnici i DPDT (2c) kontaktima, prikladan je za primjene gdje je potrebna pouzdana galvanska izolacija i prebacivanje dva neovisna kruga.

Tehničke specifikacije

• Model: G5V-2-H1
• Vrsta kontakta: DPDT (2c)
• Nazivni napon zavojnice: 12 V DC
• Nazivna struja zavojnice: 12,5 mA
• Otpor zavojnice: 960 Ω
• Potrošnja zavojnice: približno 150 mW
• Nazivno opterećenje kontakta (omsko): 0,5 A pri 125 V AC; 1 A pri 24 V DC
• Maksimalni napon preklapanja: 125 V AC, 125 V DC
• Maksimalna struja preklapanja: 1 A
• Materijal kontakta: legura Ag + Au
• Kontaktni otpor (visoka osjetljivost): maks. 100 mΩ.
• Vrijeme preklapanja: maks. 7 ms.
• Vrijeme otvaranja: maks. 3 ms.
• Otpor izolacije: min. 1000 MΩ (pri 500 V DC)
• Električna čvrstoća između zavojnice i kontakata: 1000 V AC, 50/60 Hz tijekom 1 min
• Dielektrična čvrstoća između kontakata istog polariteta (visoka osjetljivost): 500 V AC, 50/60 Hz tijekom 1 min
• Električna čvrstoća između kontakata različitog polariteta: 1000 V AC, 50/60 Hz tijekom 1 min
• Impulsni napon: 1500 V (10 x 160 µs)
• Radna temperatura okoline: -25 °C do +70 °C (bez zaleđivanja i kondenzacije)
• Težina: otprilike 5 g

Funkcije i značajke

• Visokoosjetljiva verzija za primjene s ograničenom snagom pobude zavojnice
• Dvostruki preklopni kontakti (2c) za istovremeno prebacivanje ili prebacivanje dvaju strujnih krugova
• Razdvojeni raspored prečki za stabilan kontakt pri slabim signalima
• Kontakti s legurom Ag + Au za preklapanje signala i niske struje
• Galvanska izolacija između zavojnice i kontakata

Idealno za

• Moduli za upravljanje i automatizaciju
• Tehnologija mjerenja i signalni putovi
• Preklopni izlazi u niskonaponskim istosmjernim krugovima
• Prebacivanje otpornih opterećenja unutar specificiranih granica

Sadržaj paketa

• 1 kom Omron relej G5V-2-H1, zavojnica 12 V DC

Zašto odabrati ovaj proizvod?

• Dokazan dizajn signalnog releja s DPDT (2c) kontaktima
• Parametri prikladni za precizne i niskoenergetske primjene upravljanja
• Definirane granice preklapanja za AC i DC opterećenja, uključujući maksimalni preklopni napon od 125 V

Upute za instalaciju i uporabu

• Prilikom projektiranja uzmite u obzir vrstu opterećenja (omsko/induktivno) i koristite odgovarajuće zaštitne elemente (npr. RC element, diodu, varistor) za ograničavanje prenapona.
• Pridržavajte se nazivnog napona zavojnice od 12 V DC i osigurajte stabilno napajanje, uključujući ispravnu polarnost ako je to relevantno za vaše ožičenje.
• Za dugoročnu pouzdanost, nemojte prekoračiti maksimalni napon i struju preklapanja te provjerite porast temperature u stvarnim uvjetima.

Sigurnosna obavijest

• Relej može preklopiti napone do 125 V AC/DC; rad s opasnim naponima zahtijeva stručnu kompetenciju i poštivanje važećih standarda.
• Prije rukovanja, isključite uređaj iz napajanja i provjerite da nema napona.
• Osigurajte dovoljne izolacijske udaljenosti i zaštitu prema specifičnoj primjeni
