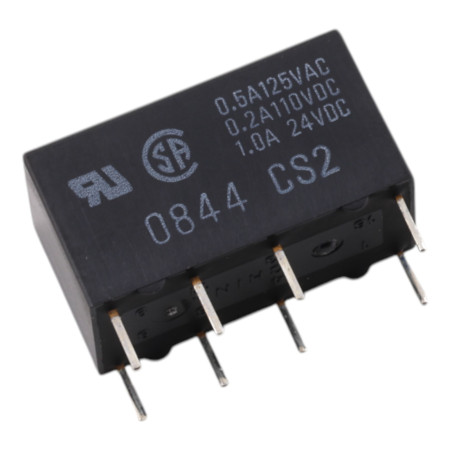

Relä G5V-2-H1, 12V DC/125V AC 2A

Omron G5V-2-H1 är ett miniatyrsignalrelä i högkänslighetsversion, konstruerat för att växla mellan låg och medelhög effekt i styr- och mätkretsar. Tack vare 12 V DC-spolen och DPDT (2c)-kontakterna är det lämpligt för tillämpningar där tillförlitlig galvanisk isolering och koppling av två oberoende kretsar krävs.

Tekniska specifikationer

• Modell: G5V-2-H1
• Kontakttyp: DPDT (2c)
• Spolspänning: 12 V DC
• Nominell spolström: 12,5 mA
• Spolmotstånd: 960 Ω
• Spolförbrukning: cirka 150 mW
• Nominell kontaktbelastning (resistiv): 0,5 A vid 125 V AC; 1 A vid 24 V DC
• Maximal kopplingsspänning: 125 V AC, 125 V DC
• Maximal kopplingsström: 1 A
• Kontaktmaterial: Ag + Au-legering
• Kontaktmotstånd (hög känslighet): 100 mΩ max.
• Omkopplingstid: max 7 ms.
• Öppningstid: max 3 ms.
• Isolationsresistans: 1000 MΩ min. (vid 500 V DC)
• Dielektrisk hållfasthet mellan spole och kontakter: 1000 V AC, 50/60 Hz i 1 min
• Dielektrisk styrka mellan kontakter med samma polaritet (hög känslighet): 500 V AC, 50/60 Hz i 1 min
• Dielektrisk styrka mellan kontakter med olika polaritet: 1000 V AC, 50/60 Hz i 1 min
• Stötspänning: 1500 V (10 x 160 µs)
• Omgivningstemperatur vid drift: -25 °C till +70 °C (utan isbildning och kondens)
• Vikt: cirka 5 g

Funktioner och egenskaper

• Högkänslig version för applikationer med begränsad spolexcitationseffekt
• Dubbla växlande kontakter (2c) för samtidig omkoppling eller omkoppling av två kretsar
• Tubens tvärstagsanordning för stabil kontakt vid låga signaler
• Kontakter med Ag + Au-legering för kopplingssignaler och låga strömmar
• Galvanisk isolering mellan spole och kontakter

Idealisk för

• Kontroll- och automationsmoduler
• Mätteknik och signalvägar
• Kopplingsutgångar i lågspännings-likströmskretsar
• Omkoppling av resistiva laster inom de angivna gränserna

Paketinnehåll

• 1 st Omron-relä G5V-2-H1, spole 12 V DC

Varför välja den här produkten?

• Beprövad signalrelädesign med DPDT (2c) kontakter
• Parametrar lämpliga för exakta och effektsnåla styrapplikationer
• Definierade kopplingsgränser för både AC- och DC-belastningar inklusive en maximal kopplingsspänning på 125 V

Installations- och bruksanvisning

• Vid konstruktionen, beakta typen av last (resistiv/induktiv) och använd lämpliga skyddselement (t.ex. RC-element, diod, varistor) för att begränsa överspänning.
• Observera den nominella spolspänningen på 12 V DC och säkerställ en stabil strömförsörjning inklusive korrekt polaritet om det är relevant för din kabeldragning.
• För långsiktig tillförlitlighet, överskrid inte maximal kopplingsspänning och -ström och verifiera temperaturökningen under verkliga förhållanden.

Säkerhetsmeddelande

• Reläet kan koppla spänningar upp till 125 V AC/DC; arbete med farliga spänningar kräver yrkeskompetens och efterlevnad av gällande standarder.
• Innan du hanterar enheten, koppla bort den från strömförsörjningen och kontrollera att det inte finns någon spänning.
• Säkerställ tillräckliga isoleringsavstånd och skärmning enligt den specifika tillämpningen
