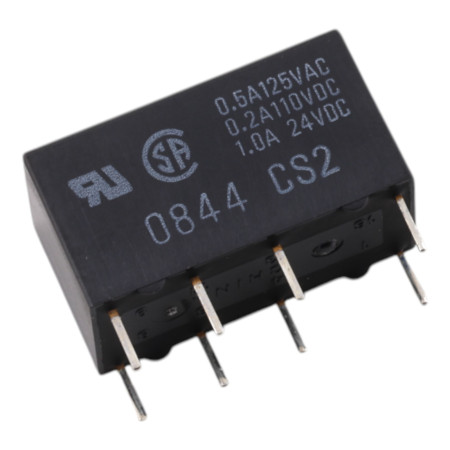

Releu G5V-2-H1, 12V CC/125V CA 2A

Omron G5V-2-H1 este un releu de semnal miniatural în versiunea de înaltă sensibilitate, conceput pentru comutarea de puteri mici până la medii în circuitele de control și măsurare. Datorită bobinei de 12 V CC și contactelor DPDT (2c), este potrivit pentru aplicații în care este necesară o izolare galvanică fiabilă și comutarea a două circuite independente.

Specificații tehnice

• Model: G5V-2-H1
• Tip contact: DPDT (2c)
• Tensiune nominală bobină: 12 V CC
• Curent nominal al bobinei: 12,5 mA
• Rezistența bobinei: 960 Ω
• Consumul bobinei: aproximativ 150 mW
• Sarcină nominală de contact (rezistivă): 0,5 A la 125 V CA; 1 A la 24 V CC
• Tensiune maximă de comutare: 125 V CA, 125 V CC
• Curent maxim de comutare: 1 A
• Material de contact: aliaj Ag + Au
• Rezistență de contact (sensibilitate ridicată): max. 100 mΩ.
• Timp de comutare: max. 7 ms.
• Timp de deschidere: max. 3 ms.
• Rezistență de izolație: 1000 MΩ min. (la 500 V CC)
• Rigiditate dielectrică între bobină și contacte: 1000 V AC, 50/60 Hz timp de 1 minut
• Rigiditate dielectrică între contacte de aceeași polaritate (Sensibilitate ridicată): 500 V AC, 50/60 Hz timp de 1 minut
• Rigiditate dielectrică între contacte de polaritate diferită: 1000 V AC, 50/60 Hz timp de 1 minut
• Tensiune de rezistență la impuls: 1500 V (10 x 160 µs)
• Temperatura ambientală de funcționare: -25 °C până la +70 °C (fără gheață și condens)
• Greutate: aproximativ 5 g

Funcții și caracteristici

• Versiune cu sensibilitate ridicată pentru aplicații cu putere limitată de excitație a bobinei
• Contacte duble de comutare (2c) pentru comutarea simultană sau comutarea a două circuite
• Aranjament transversal bifurcat pentru contact stabil la semnale scăzute
• Contacte cu aliaj Ag + Au pentru semnale de comutare și curenți mici
• Izolare galvanică între bobină și contacte

Ideal pentru

• Module de control și automatizare
• Tehnologia de măsurare și căile de semnal
• Ieșiri de comutare în circuite de curent continuu de joasă tensiune
• Comutarea sarcinilor rezistive în limitele specificate

Conținutul pachetului

• 1 buc. releu Omron G5V-2-H1, bobină 12 V CC

De ce să alegeți acest produs?

• Design dovedit al releului de semnal cu contacte DPDT (2c)
• Parametri adecvați pentru aplicații de control precise și cu consum redus de energie
• Limite de comutare definite atât pentru sarcini AC, cât și DC, inclusiv o tensiune maximă de comutare de 125 V

Instrucțiuni de instalare și utilizare

• La proiectare, luați în considerare tipul de sarcină (rezistivă/inductivă) și utilizați elemente de protecție adecvate (de exemplu, element RC, diodă, varistor) pentru a limita supratensiunea.
• Respectați tensiunea nominală a bobinei de 12 V CC și asigurați o alimentare stabilă, inclusiv polaritatea corectă, dacă este cazul pentru cablajul dumneavoastră.
• Pentru fiabilitate pe termen lung, nu depășiți tensiunea și curentul maxim de comutare și verificați creșterea temperaturii în condiții reale.

Notificare de siguranță

• Releul poate comuta tensiuni de până la 125 V AC/DC; lucrul cu tensiuni periculoase necesită competență profesională și respectarea standardelor aplicabile.
• Înainte de manipulare, deconectați dispozitivul de la sursa de alimentare și verificați dacă nu există tensiune.
• Asigurați distanțe de izolație și ecranare suficiente în funcție de aplicația specifică
