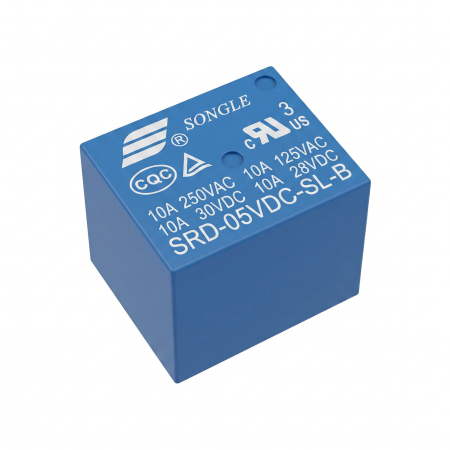

SRD-05VDC-SL-B relé, 5V DC/250V AC, 10A

A Songle SRD-05VDC-SL-B relé egy elektromágneses kapcsolóelem vezérlő- és teljesítményáramkörökben való használatra. A terhelés elkülönített vezérlésére szolgál egy 5 V egyenfeszültséggel táplált tekercs segítségével. Nyomtatott áramköri lapokba történő beépítésre és olyan alkalmazásokhoz tervezték, ahol egy elektromos áramkört reléérintkezővel kell kapcsolni.

Műszaki specifikációk

• Modell: SRD-05VDC-SL-B
• Sorozat: SRD
• Alkatrész típusa: elektromágneses relé
• Tekercs névleges feszültsége: 5 V DC
• Érintkező konfiguráció: 1 Form B, NC nyitóérintkező
• Szerelés: nyomtatott áramköri lapba
• Érintkező névleges árama: 10 A
• Érintkező kapcsolási feszültsége: 250 V AC rezisztív terhelés esetén
• Érintkező kapcsolási feszültsége: 30 V DC rezisztív terhelés esetén

Funkciók és jellemzők

• A relé lehetővé teszi a terhelési áramkör vezérlését egy különálló, kisfeszültségű tekercsáramkör segítségével.
• Az SL-B változat nyitóérintkezőt használ, amely nyugalmi állapotban zárt, és a tekercs bekapcsolása után megszakít.
• A kialakítás nyomtatott áramköri lapba történő forrasztásra szolgál.
• Az elektromágneses elv galvanikus leválasztást biztosít a tekercs és az érintkezőáramkör között.
• Az érintkező rezisztív terhelés kapcsolására szolgál a névleges értékek határain belül.

Ideális a következőkhöz

• Vezérlő- és automatizálási áramkörök 5 V DC táplálású tekerccsel.
• Rezisztív terhelések kapcsolása és megszakítása reléérintkező segítségével.
• Nyomtatott áramköri lapok tervezése és javítása.
• Laboratóriumi, fejlesztési és szervizcélú felhasználás az elektrotechnikában.
• Nyugalmi állapotban zárt (nyitó) érintkezőt igénylő alkalmazások.

A csomag tartalma

• SRD-05VDC-SL-B relé.

Miért válassza ezt a terméket

• A konkrét típusjelölés lehetővé teszi az egyértelmű besorolást a Songle SRD sorozatba.
• Az 5 V DC táplálású tekercs megfelelő meghajtó fokozattal rendelkező kisfeszültségű vezérlőáramkörökhöz alkalmas.
• Az NC nyitóérintkező olyan kapcsolásokhoz alkalmas, ahol az áramkörnek nyugalmi állapotban zártnak kell lennie.
• A NYÁK-ba történő kivitel megkönnyíti a szilárd mechanikai és elektromos integrációt az elektronikus berendezésbe.

Telepítési és üzemeltetési utasítások

• A relét csak a konkrét SRD-05VDC-SL-B változat kapcsolási rajza szerint csatlakoztassa.
• A tekercset 5 V egyenfeszültséggel táplálja, és használjon megfelelő meghajtóelemet, ha a vezérlőáramkör nem biztosítja közvetlenül a szükséges áramot.
• Induktív terhelések kapcsolásakor használjon megfelelő védőelemeket a feszültségcsúcsok ellen.
• A nyomtatott áramköri lapon tartson megfelelő szigetelési távolságokat az áramkör vezérlő- és terhelési része között.
• A forrasztást úgy végezze el, hogy ne okozzon hőkárosodást a relé tokozásában vagy kivezetéseiben.

Biztonsági figyelmeztetés

• A relé csak az érintkezők és a tekercs névleges értékeinek határain belül használható.
• Hálózati feszültséggel végzett munka során áramütés veszélye áll fenn; a szerelést megfelelő elektrotechnikai képzettséggel rendelkező személynek kell elvégeznie.
• Csatlakoztatás, módosítás vagy forrasztás előtt a berendezést le kell választani a tápfeszültségről.
• Az érintkezők vagy a tekercs helytelen csatlakoztatása rövidzárlat, túlmelegedés, a relé vagy a csatlakoztatott berendezés károsodásának kockázatához vezet.
• Ne használja a relét a megadott névleges értékeket meghaladó terhelésekhez, sem biztonsági funkciókhoz a teljes berendezés megfelelő tervezése nélkül.
