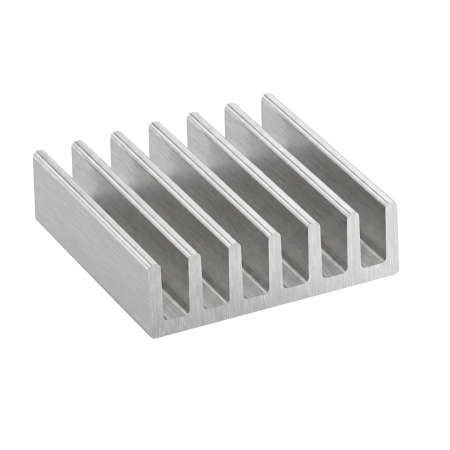

Alumiininen jäähdytyselementti 20x20x6mm lämpöä johtavalla teipillä

Alumiininen ripoitettu jäähdytyselementti mitoiltaan 20 x 20 x 6 mm on tarkoitettu passiiviseen lämmönpoistoon elektronisista komponenteista ja pienemmistä moduuleista. Alapuolella oleva teippi mahdollistaa suoran kiinnityksen komponentin tasaiselle pinnalle ilman mekaanista pidikettä.

Tekniset tiedot

• Tuotetyyppi: passiivinen jäähdytyselementti
• Rakenne: ripoitettu jäähdytyselementti
• Materiaali: alumiini
• Mitat: 20 x 20 x 6 mm
• Väri: hopea
• Kiinnitys: teippi

Toiminnot ja ominaisuudet

• Passiivinen lämmönpoisto ilman tuuletinta ja ilman virtalähdettä.
• Ripoitettu profiili suurentaa jäähdytyspinta-alaa verrattuna saman pohjapinta-alan sileään lohkoon.
• Teippi helpottaa asennusta elektronisten komponenttien tasaisille pinnoille.
• Kompakti koko sopii pienempiin elektronisiin kokoonpanoihin, joissa on rajallisesti tilaa.

Ihanteellinen

• Pienempien elektronisten komponenttien jäähdytykseen.
• LED-moduuleihin ja LED-sovelluksiin, joissa tarvitaan passiivista lämmönpoistoa.
• Pieniin ohjausmoduuleihin, tehokomponentteihin ja muuhun elektroniikkaan, joihin on sopivaa lisätä passiivinen jäähdytys.
• Huolto-, kehitys- ja harrastuselektroniikkasovelluksiin.

Pakkauksen sisältö

• 1 kpl alumiininen jäähdytyselementti 20 x 20 x 6 mm teipillä

Miksi valita tämä tuote

• Koko 20 x 20 x 6 mm mahdollistaa käytön pienissä elektronisissa laitteissa.
• Alumiinirakenne sopii passiiviseen lämmönsiirtoon komponentista ympäröivään ilmaan.
• Teippi yksinkertaistaa asennusta ilman poraamista ja lisäkiinnitystarvikkeita.
• Myynti 1 kpl kerrallaan mahdollistaa ostamisen projektin tai korjauksen todellisen tarpeen mukaan.

Asennus- ja käyttöohjeet

• Ennen liimaamista kosketuspinnan on oltava puhdas, kuiva ja tasainen.
• Paina jäähdytyselementtiä koko pinta-alaltaan siten, että teippi asettuu jäähdytettävälle pinnalle.
• Jäähdytysteho riippuu kosketuksesta komponenttiin, ilmavirrasta ja kyseisen sovelluksen lämpökuormituksesta.
• Tarkista asennuksen jälkeen jäähdytettävän komponentin käyttölämpötila todellisessa käytössä.

Turvallisuusvaroitukset

• Suorita asennus vain laitteeseen, joka on irrotettu virtalähteestä.
• Jäähdytyselementti on sähköä johtava, se ei saa aiheuttaa oikosulkua liittimien, piirilevyjen tai muiden johtavien osien välille.
• Sähkölaitteissa käytettäessä varmista riittävä etäisyys jännitteisiin osiin ja mekaanisesti vakaa kiinnitys.
• Tehokomponenttien virheellinen jäähdytys johtaa ylikuumenemiseen ja laitteen vaurioitumiseen.
