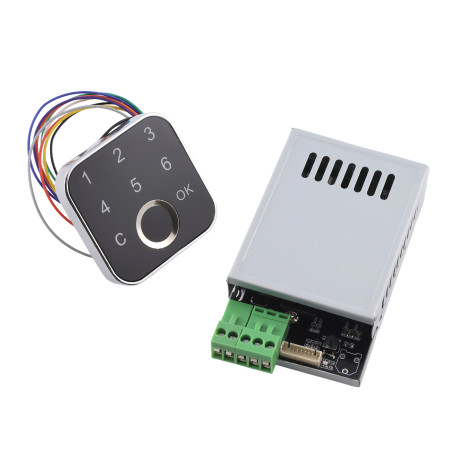

Relämodul K226+G16 – LED-statusindikering

Reläomkopplarmodul med läsare och tangentbord K226+G16, 10-30V DC

51,25 €

51,25 € excl. VAT

51.246662 Exkl. moms

Inklusive 0,25 € miljöskatt

I lager hos leverantören

Kvantitet

Katalogblad

Beskrivning

K226 + G16-kitet är ett avancerat åtkomstsystem som kombinerar ett kontrollkort och en extern fingeravtrycksläsare. Genom att ansluta till G16 erbjuder det säker och bekväm kontroll av elektroniska lås och andra enheter. Det möjliggör hantering av flera administratörer, användare och engångslösenord och tillhandahåller upp till fyra relästyrningslägen. Detta kit är ett idealiskt val för installationer som kräver flexibel och pålitlig säkerhet.

Tekniska specifikationer

Strömförsörjning: DC 10-30V
Standby-förbrukning: 6 mA (vid 12 V)
Utgång: relä (max. ström 10 A)
Justerbar reläomkopplingstid: 0,5 s - 30 minuter
Fingeravtryckskapacitet:
- Administratör: upp till 40 fingeravtryck
- Användare: upp till 60 fingeravtryck (2 databaser med 30 vardera)
Lösenordskapacitet:
- Administratör: upp till 5 grupper
- Användare: upp till 5 grupper (3–9 siffror)
- Engångsbruk: upp till 5 grupper
Kontroll: SET-knapp, fingeravtryck, lösenord
G16-läsare: extern fingeravtryckssensor med LED-indikering

Funktioner och egenskaper

Kombination av biometrisk identifiering och lösenordsåtkomst
Enkel användarregistrering direkt via G16-läsaren
Stöd för administratörs- och användarkonton
Möjlighet till engångslösenord för tillfällig åtkomst
Fyra relästyrningslägen – tid, momentan, självhållande utan minne, självhållande med minne
Möjlighet att ställa in reläet att slå på i upp till 30 minuter
Statusindikering med hjälp av G16-läsarens lysdiod

Relälägen

Läge 1 (tid): Reläet slås på under den inställda tiden (0,5 s – 30 minuter).
Läge 2 (momentärt): Reläet förblir slutet så länge fingret appliceras.
Läge 3 (självlåsande utan minne): Första fingertryckningen → reläet stänger, andra tryckningen → reläet stänger. Reläets tillstånd sparas inte efter att strömmen har kopplats från.
Läge 4 (låsande med minne): Samma som läge 3, men reläet kommer ihåg tillståndet även efter ett strömavbrott.

Idealisk för

Elektroniska dörrlås
Åtkomstsystem för hem och företag
Styrning av reläer och elektriska apparater
Säkerhetssystem som kräver en högre skyddsnivå

Paketinnehåll

Styrkort K226
G16 fingeravtrycksläsare
Kontakter för ledningar
Bruksanvisning (SV)

Varför välja den här uppsättningen?

Kombination av G16-läsare och K226-styrkort för maximal flexibilitet
Stöd för flera administratörer, användare och engångslösenord
Fyra relästyrningslägen som kan anpassas till specifika applikationer
Enkel installation och intuitiv hantering
Tillförlitlig LED-signalering för tydlig drift

Bruksanvisning

1. Första start: Håll SET-knappen intryckt i 5–6 sekunder för att återställa fabriksinställningarna.
2. Administratörsregistrering: Tryck kort på SET, den blå lysdioden på G16 blinkar snabbt. Placera fingret upprepade gånger tills du hör en musikton. Upp till 40 fingeravtryck kan lagras.
3. Användarregistrering: Logga in med administratörens fingeravtryck eller lösenord. Välj databas (1 eller 2) och fäst användarens fingeravtryck. Varje databas tillåter 30 fingeravtryck.
4. Lösenordsinställningar: Administratören kan lägga till upp till 5 lösenord för både användare och administratörer (3–9 siffror). 5 engångslösenord kan också ställas in.
5. Reläinställningar: Logga in som administratör och välj läge (1-4). För tidsläge, ställ in omkopplingstiden (0,5 s - 30 minuter).
6. Användning: Åtkomst är möjlig genom att placera ett registrerat finger på G16, ange ett lösenord eller ett engångslösenord.

Datablad

Spänning: 10-30 V DC
Täckning: IP22

Manual

Denna manual beskriver start, användarhantering (fingeravtryck / lösenord), inställning av relälägen samt felsökning för styrkortet K226 + G16. Börja alltid med att återställa fabriksinställningarna, registrera sedan en administratör, därefter lägga till användare och ställ in reläläget efter behov.

Säkerhetsinstruktioner och användning

Mata endast med likspänning (DC) inom det tillåtna området. Var noga med korrekt polaritet.
Koppla inte in laster som överstiger reläets maxström. Använd en lämplig säkring.
Skydda kortet mot fukt, ledande damm och mekaniska skador.
Koppla alltid bort strömmen innan anslutning eller ändring av kablar.

Tekniska specifikationer

Matning: DC 10–30 V
Viloström: ca 6 mA (vid 12 V)
Utgång: relä, maxström 10 A
Fingeravtryck: administratör upp till 40; användare upp till 60 (2 databaser × 30)
Lösenord: administratör – upp till 5 grupper; användare – upp till 5 grupper; längd 3–9 tecken
Engångslösenord: upp till 5 grupper (ogiltiga automatiskt efter användning)
Styrning: med SET-knappen, administratörens fingeravtryck eller lösenord

Kontroller och indikatorer

SET-knapp – grundläggande hantering (registrering, reset, inställning av relätid).
Tangentbord – bekräfta OK, radera C (håll intryckt = ”reset/radering” för vald funktion).
LED-panel – färger (rosa/röd/blå) visar registrerings- eller återställningsläge.

Första start och fabriksinställning

Initiering (Factory Reset): håll SET i ca 5–6 s; efter en lång signal och en melodi (LED: rosa → röd → blå) är återställningen klar.
Efter återställning registrera först en administratör, därefter användare.

Registrera administratör (fingeravtryck)

Kort tryck på SET; snabbt blåblink = registreringsläge.
Lägg fingret flera gånger på sensorn tills melodi hörs (lyckad registrering). Flera fingeravtryck kan sparas i följd.
När 40 admin-fingeravtryck är sparade startar ett kort SET användarregistrering.

Snabbstart – kort procedur

Fabriksreset (håll SET 5–6 s).
Registrera administratörens fingeravtryck (kort SET → fingeravtrycksläsning).
Ställ in reläläge (se ”Relälägen”).
Valfritt: lägg till admin-lösenord, användarfingeravtryck/lösenord och engångslösenord.

Redigeringsläge (tangentbord)

För alla nedanstående funktioner krävs autentisering med adminfingeravtryck eller adminlösenord (ange lösenord och bekräfta OK).

Administratörsfunktioner (tangentbord)

Lägg till adminfingeravtryck: 1【OK】 → skanna finger tills melodi.
Radera allt / fabriksåterställning: 1【C】 (håll C intryckt).
Ange adminlösenord (upp till 5 grupper): 2【OK】 nytt lösenord 【OK】.
Radera adminlösenord: 2【C】 (håll C).

Användarfunktioner (tangentbord)

Lägg till användarfingeravtryck: 3【OK】 databas(1 eller 2)【OK】 → skanna finger.
Radera användarfingeravtryck: 3【C】 databas(1 eller 2)【C】 (håll andra C).
Ange användarlösenord (upp till 5 grupper): 4【OK】 nytt lösenord 【OK】.
Radera användarlösenord: 4【C】 (håll C).
Ange engångslösenord (upp till 5 grupper): 6【OK】 nytt lösenord 【OK】.
Radera engångslösenord: 6【C】 (håll C).

Relälägen

Åtkomst: efter adminautentisering ange 5【OK】 läge 1–4 【OK】.
Läge 1: reläet aktiveras under inställd tid (ca 0,5 s – 30 min).
Läge 2: reläet är aktivt endast medan fingret är på sensorn.
Läge 3: växlande (toggle): finger = PÅ; finger igen = AV; status sparas ej efter strömavbrott.
Läge 4: växlande (toggle) med statusminne efter strömavbrott.

Ställ in relätid (för läge 1)

Håll SET ca 2 s, släpp; snabbt rosa blink = tidsinställningsläge.
Tryck och håll SET önskad tid; längden bestämmer reläets aktiveringstid (0,5 s – 30 min).

Regler och varningar för registrering

Adminfingeravtryck får inte vara samma som användarnas.
Användarlösenord får inte vara samma som adminlösenord.
Om ett engångslösenord matchar ett befintligt har engångslösenordet prioritet.

Felsökning

Kunde inte lägga till fingeravtryck: databas full eller dubblerad roll. Radera poster och försök igen.
Lösenord fungerar inte: kontrollera typ (admin/användare) och längd (3–9 tecken); för engångslösenord kontrollera att de inte redan har använts.
Reläet fungerar inte som väntat: kontrollera valt läge; i läge 1 kontrollera även tiden som ställts in med SET.
