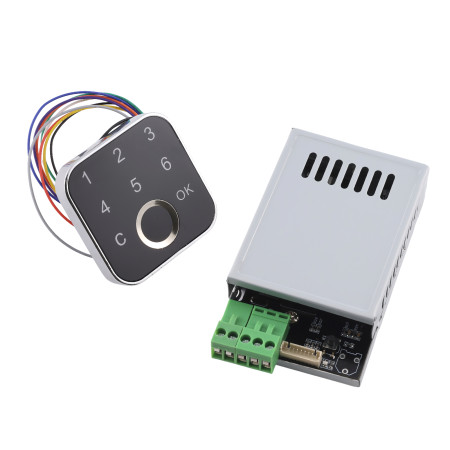

Módulo de relé K226+G16 – Indicación de estado LED

Módulo de conmutación de relé con lector y teclado K226+G16, 10-30 V CC

51,25 €

51,25 € sin IVA

51.246662 Impuestos excluidos

Incluyendo 0,25 € para la ecotasa

En stock en el proveedor

Cantidad

Hoja de catálogo

Descripción

El kit K226 + G16 es un sistema de acceso avanzado que combina una placa de control y un lector de huellas dactilares externo. Al conectarse con el G16, ofrece un control seguro y práctico de cerraduras electrónicas y otros dispositivos. Permite la gestión de múltiples administradores, usuarios y contraseñas de un solo uso, y ofrece hasta cuatro modos de control de relés. Este kit es ideal para instalaciones que requieren una seguridad flexible y fiable.

Especificaciones técnicas

Fuente de alimentación: CC 10-30 V
Consumo en espera: 6 mA (a 12 V)
Salida: relé (corriente máxima 10 A)
Tiempo de conmutación del relé ajustable: 0,5 s - 30 minutos
Capacidad de huellas dactilares:
- Administrador: hasta 40 huellas dactilares
- Usuario: hasta 60 huellas dactilares (2 bases de datos de 30 cada una)
Capacidad de la contraseña:
- Administrador: hasta 5 grupos
- Usuario: hasta 5 grupos (3-9 dígitos)
- Desechables: hasta 5 grupos
Control: botón SET, huella dactilar, contraseña
Lector G16: sensor de huellas dactilares externo con indicación LED

Funciones y características

Combinación de identificación biométrica y acceso mediante contraseña
Registro de usuario sencillo directamente a través del lector G16
Soporte para cuentas de administrador y usuario
Opción de contraseñas de un solo uso para acceso temporal
Cuatro modos de control de relé: tiempo, momentáneo, enclavamiento sin memoria, enclavamiento con memoria
Posibilidad de configurar el relé para que se encienda hasta 30 minutos
Indicación de estado mediante lector LED G16

Modos de relé

Modo 1 (tiempo): El relé se enciende durante el tiempo configurado (0,5 s – 30 minutos).
Modo 2 (momentáneo): El relé permanece cerrado sólo mientras se aplica el dedo.
Modo 3 (autobloqueo sin memoria): Primer toque → el relé se cierra, segundo toque → el relé se cierra. El estado del relé no se guarda tras desconectar la alimentación.
Modo 4 (enclavamiento con memoria): igual que el modo 3, pero el relé recuerda el estado incluso después de un corte de energía.

Ideal para

Cerraduras electrónicas de puertas
Sistemas de acceso para hogares y empresas
Control de relés y aparatos eléctricos
Sistemas de seguridad que requieren un mayor nivel de protección

Contenido del paquete

Placa de control K226
Lector de huellas dactilares G16
Conectores para cableado
Manual de usuario (ES)

¿Por qué elegir este conjunto?

Combinación de lector G16 y placa de control K226 para máxima flexibilidad
Soporte para múltiples administradores, usuarios y contraseñas de un solo uso
Cuatro modos de control de relé adaptables a aplicaciones específicas
Fácil instalación y gestión intuitiva.
Señalización LED confiable para un funcionamiento claro

Instrucciones de uso

1. Primer inicio: Mantenga presionado el botón SET durante 5-6 segundos para restaurar la configuración de fábrica.
2. Registro del administrador: Pulse brevemente SET; el LED azul del G16 parpadeará rápidamente. Coloque el dedo repetidamente hasta oír un tono musical. Se pueden almacenar hasta 40 huellas dactilares.
3. Registro de usuario: Inicie sesión con la huella dactilar o la contraseña del administrador. Seleccione la base de datos (1 o 2) y adjunte la huella dactilar del usuario. Cada base de datos admite 30 huellas dactilares.
4. Configuración de contraseña: El administrador puede agregar hasta 5 contraseñas tanto para usuarios como para administradores (3-9 dígitos). También se pueden configurar 5 contraseñas de un solo uso.
5. Configuración del relé: Inicie sesión como administrador y seleccione el modo (1-4). Para el modo horario, configure el tiempo de conmutación (0,5 s - 30 minutos).
6. Uso: El acceso es posible colocando un dedo registrado en el G16, ingresando una contraseña o contraseña de un solo uso.

Ficha técnica

Tensión: 10-30 V DC
Cobertura: IP22

Manual

Este manual describe la puesta en marcha, la gestión de usuarios (huella digital / contraseña), la configuración de los modos del relé y la resolución de problemas de la placa de control K226 + G16. Comience siempre restableciendo los ajustes de fábrica, después registre un administrador, añada usuarios y, por último, configure el modo de relé según sea necesario.

Instrucciones de seguridad y uso

Alimentar solo con tensión continua (DC) dentro del rango permitido. Asegúrese de la polaridad correcta.
No conectar cargas que superen la corriente máxima del relé. Utilice un fusible adecuado.
Proteja la placa contra la humedad, el polvo conductor y los daños mecánicos.
Desconecte siempre la alimentación antes de realizar conexiones o modificaciones de cableado.

Especificaciones técnicas

Alimentación: DC 10–30 V
Consumo en reposo: aprox. 6 mA (a 12 V)
Salida: relé, corriente máx. 10 A
Huellas: administrador hasta 40; usuarios hasta 60 (2 bases de datos × 30)
Contraseñas: administrador – hasta 5 grupos; usuarios – hasta 5 grupos; longitud 3–9 caracteres
Contraseñas de un solo uso: hasta 5 grupos (se invalidan automáticamente tras su uso)
Gestión: mediante botón SET, huella del administrador o contraseña de administrador

Controles e indicadores

Botón SET – gestión básica (registro, reinicio, ajuste del tiempo del relé).
Teclado – confirmar OK, borrar C (mantener = “reinicio/borrado” de la función seleccionada).
Panel LED – colores (rosa/rojo/azul) indican modos de registro o reinicio.

Primer arranque y restablecimiento de fábrica

Inicialización (Factory Reset): mantenga pulsado SET aprox. 5–6 s; tras un pitido largo y una melodía (LED: rosa → rojo → azul) el reinicio se completa.
Después del reinicio registre primero un administrador, luego añada usuarios.

Registro de administrador (huella digital)

Pulsación corta de SET; parpadeo azul rápido = modo de registro.
Coloque el dedo varias veces en el sensor hasta que suene una melodía (éxito). Se pueden registrar varias huellas consecutivas.
Tras guardar 40 huellas de administrador, un breve SET inicia el registro de usuarios.

Puesta en marcha rápida – procedimiento breve

Restablecer ajustes de fábrica (mantener SET 5–6 s).
Registrar huella de administrador (SET corto → escaneo de dedo).
Configurar modo del relé (véase “Modos de relé”).
Opcional: añadir contraseñas de administrador, huellas/contraseñas de usuarios y contraseñas de un solo uso.

Acceso al modo de edición (teclado)

Para todas las funciones siguientes se requiere autenticación con huella de administrador o contraseña de administrador (introduzca la contraseña y confirme con OK).

Funciones de administrador (teclado)

Añadir huella de administrador: 1【OK】 → escanear dedo hasta la melodía.
Borrar todo / restablecer fábrica: 1【C】 (mantener C pulsado).
Establecer contraseña de administrador (hasta 5 grupos): 2【OK】 nueva contraseña 【OK】.
Borrar contraseñas de administrador: 2【C】 (mantener C).

Funciones de usuario (teclado)

Añadir huella de usuario: 3【OK】 base de datos(1 o 2)【OK】 → escanear dedo.
Borrar huellas de usuario: 3【C】 base de datos(1 o 2)【C】 (mantener el segundo C).
Establecer contraseña de usuario (hasta 5 grupos): 4【OK】 nueva contraseña 【OK】.
Borrar contraseñas de usuario: 4【C】 (mantener C).
Establecer contraseña de un solo uso (hasta 5 grupos): 6【OK】 nueva contraseña 【OK】.
Borrar contraseñas de un solo uso: 6【C】 (mantener C).

Modos de relé

Acceso: tras autenticación de administrador introduzca 5【OK】 modo 1–4 【OK】.
Modo 1: el relé se activa durante el tiempo configurado (aprox. 0,5 s – 30 min).
Modo 2: el relé está activo solo mientras el dedo esté en el sensor.
Modo 3: interruptor (toggle): dedo = ON; de nuevo dedo = OFF; el estado no se guarda tras corte de alimentación.
Modo 4: interruptor (toggle) con memoria de estado tras corte de alimentación.

Ajuste del tiempo del relé (Modo 1)

Mantenga SET aprox. 2 s, suelte; parpadeo rosa rápido = modo de ajuste de tiempo.
Pulsar y mantener SET la duración deseada; la longitud de la pulsación determina el tiempo de activación del relé (0,5 s – 30 min).

Reglas y advertencias de registro

Las huellas de administrador no deben coincidir con las de usuario.
Las contraseñas de usuario no deben coincidir con las de administrador.
Si una contraseña de un solo uso coincide con una existente, la contraseña de un solo uso tiene prioridad.

Resolución de problemas

No se puede añadir huella: base de datos llena o rol duplicado. Borrar registros e intentar de nuevo.
Contraseña no válida: comprobar tipo (admin/usuario) y longitud (3–9 caracteres); para las de un solo uso, verificar que no se hayan usado.
El relé no conmuta como se espera: comprobar modo seleccionado; en Modo 1 verificar también el tiempo ajustado con SET.
