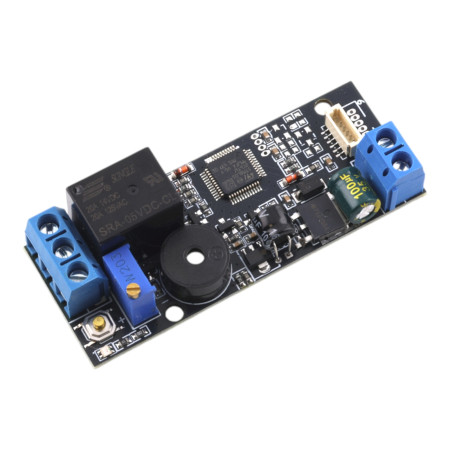

Módulo de conmutación de relé K202, 12 V CC

La placa de control K202 es una unidad compacta y fiable para controlar relés mediante sensores de huella dactilar. Permite una gestión sencilla de usuarios, un bajo consumo de energía y una configuración flexible de los tiempos de conmutación de los relés. Esto la hace ideal para el control seguro de cerraduras electrónicas, sistemas de control de presencia y acceso, u otros dispositivos que requieren autorización.

Especificaciones técnicas

• Fuente de alimentación: DC 12 V
• Salida: relé (máx. 10 A, contacto limpio sin tensión)
• Capacidad de huellas dactilares: hasta 120 usuarios
• Corriente en espera: 15 μA
• Tiempo de relé ajustable: 0,5 – 30 s (ajustable con potenciómetro K2)
• Dimensiones del tablero: 64,4 × 25,4 mm
• Conectores: MX 1.0 mm / MX 1.25 mm (6 pines para conexión del sensor de huellas dactilares)

Funciones y características

• Posibilidad de registrar huellas de administrador y usuario
• Relé con tiempo de conmutación ajustable
• Admite hasta 120 huellas dactilares únicas
• Consumo de energía en modo de espera muy bajo
• Fácil integración en sistemas de acceso

Instrucciones detalladas de uso

• 1. Registrar una huella: Pulse brevemente el botón SET (K1) . El LED azul parpadeará rápidamente: el sistema está en modo de registro. Coloque el dedo sobre el sensor. Tras la señal musical, la huella se guardará. Si desea añadir más huellas, añádalas una a una hasta que el LED se active. Si no va a añadir más, espere unos segundos; el sistema volverá al modo de espera.
• 2. Uso de huellas dactilares almacenadas: Coloque el dedo registrado sobre el sensor. El relé se cerrará y permanecerá activo durante el tiempo establecido en el potenciómetro K2.
• 3. Ajuste del tiempo de conmutación del relé: Gire el potenciómetro K2 y ajuste el tiempo de conmutación del relé entre 0,5 y 30 segundos. El relé funciona como un contacto de conmutación (sin salida de tensión).
• 4. Restablecimiento de fábrica: Mantenga pulsado el botón SET hasta oír un tono largo y una melodía. Se borrarán todas las huellas dactilares y la pizarra volverá a su estado predeterminado. Se puede usar cualquier dedo con la configuración de fábrica.
• 5. Indicadores de estado: En modo de espera, todos los LED están apagados. Durante el funcionamiento (registro, verificación), los LED se encienden o parpadean según la actividad actual.

Comentario

• De fábrica, el sistema es "abierto": se puede usar cualquier dedo. Tras el registro, siempre es necesario usar las huellas dactilares guardadas.
• Un relé es un contacto de conmutación puro: no emite voltaje, solo conmuta o abre el circuito conectado.
• Durante la instalación, asegúrese de que la polaridad de alimentación sea correcta y de que la conexión de la salida del relé sea segura.
