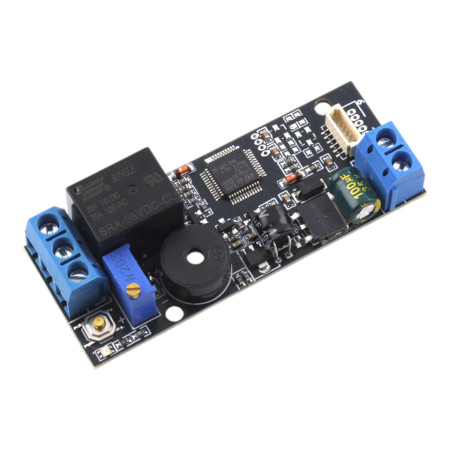

Modul de comutare releu K202, 12V CC

Placa de control K202 este o unitate compactă și fiabilă pentru controlul releelor folosind senzori de amprentă. Permite o gestionare simplă a utilizatorilor, un consum redus de energie și o setare flexibilă a timpilor de comutare a releelor. Acest lucru o face potrivită pentru controlul securizat al încuietorilor electronice, al sistemelor de pontaj și acces sau al altor dispozitive care necesită autorizare.

Specificații tehnice

• Alimentare: CC 12V
• Ieșire: releu (max. 10A, contact curat fără tensiune)
• Capacitate amprentă: până la 120 de utilizatori
• Curent în standby: 15 μA
• Timp releu reglabil: 0,5 – 30 s (reglabil cu potențiometrul K2)
• Dimensiunile plăcii: 64,4 × 25,4 mm
• Conectori: MX 1.0 mm / MX 1.25 mm (6 pini pentru conectarea senzorului de amprentă)

Funcții și caracteristici

• Posibilitatea înregistrării amprentelor de administrator și utilizator
• Releu cu timp de comutare reglabil
• Acceptă până la 120 de amprente digitale unice
• Consum foarte redus de energie în standby
• Integrare ușoară în sistemele de acces

Instrucțiuni detaliate de utilizare

• 1. Înregistrați o amprentă: Apăsați scurt butonul SET (K1) . LED-ul albastru va începe să clipească rapid – sistemul este în modul de înregistrare. Așezați degetul pe senzor. După ce se aude semnalul muzical, amprenta este salvată. Dacă doriți să adăugați mai multe amprente, adăugați-le una câte una până când LED-ul este activ. Dacă nu adăugați mai multe, așteptați câteva secunde – sistemul va reveni la modul standby.
• 2. Utilizarea amprentelor digitale stocate: Plasați degetul înregistrat pe senzor. Releul se va închide și va rămâne activ pe durata setată de potențiometrul K2.
• 3. Setarea timpului de comutare al releului: Rotiți potențiometrul K2 și setați timpul de comutare al releului în intervalul 0,5 - 30 secunde. Releul funcționează ca un contact de comutare (fără ieșire de tensiune).
• 4. Resetare din fabrică: Apăsați și țineți apăsat butonul SET până când auziți un ton lung și o melodie. Toate amprentele vor fi șterse, iar placa va reveni la starea implicită. Orice deget poate fi folosit în setările din fabrică.
• 5. Indicatori de stare: În modul standby, toate LED-urile sunt stinse. În timpul funcționării (înregistrare, verificare), LED-urile sunt aprinse sau clipesc în funcție de activitatea curentă.

Comentariu

• În starea din fabrică, sistemul este „deschis” - orice deget poate fi folosit. După înregistrare, este întotdeauna necesar să se utilizeze amprentele digitale stocate.
• Un releu este un contact de comutare pură - nu emite tensiune, ci doar comută sau deschide circuitul conectat.
• În timpul instalării, asigurați-vă că polaritatea corectă a alimentării și conectarea sigură a ieșirii releului.
