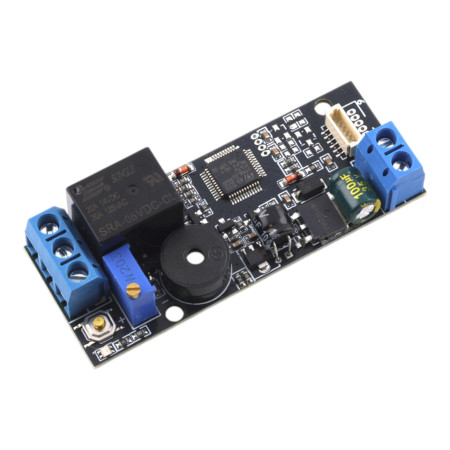

Releen kytkentämoduuli K202, 12V DC

K202-ohjauskortti on kompakti ja luotettava yksikkö releiden ohjaamiseen sormenjälkitunnistimilla. Se mahdollistaa yksinkertaisen käyttäjähallinnan, alhaisen virrankulutuksen ja releiden kytkentäaikojen joustavan asettamisen. Tämä tekee siitä sopivan elektronisten lukkojen, työajanseuranta- ja kulunvalvontajärjestelmien tai muiden valtuutusta vaativien laitteiden turvalliseen ohjaukseen.

Tekniset tiedot

• Virtalähde: DC 12V
• Lähtö: rele (max. 10A, jännitteetön kontakti)
• Sormenjälkitunnistuskapasiteetti: jopa 120 käyttäjää
• Valmiustilan virta: 15 μA
• Säädettävä releaika: 0,5–30 s (säädettävissä potentiometrillä K2)
• Levyn mitat: 64,4 × 25,4 mm
• Liittimet: MX 1.0 mm / MX 1.25 mm (6-nastainen sormenjälkitunnistimen liitäntä)

Toiminnot ja ominaisuudet

• Mahdollisuus rekisteröidä järjestelmänvalvojan ja käyttäjän sormenjäljet
• Rele, jossa säädettävä kytkentäaika
• Tukee jopa 120 ainutlaatuista sormenjälkeä
• Erittäin alhainen valmiustilan virrankulutus
• Helppo integrointi kulunvalvontajärjestelmiin

Yksityiskohtaiset käyttöohjeet

• 1. Sormenjäljen rekisteröinti: Paina lyhyesti SET-painiketta (K1) . Sininen LED-valo alkaa vilkkua nopeasti – järjestelmä on rekisteröintitilassa. Aseta sormesi anturille. Kun äänimerkki soi, sormenjälki on tallennettu. Jos haluat lisätä lisää sormenjälkiä, lisää ne yksi kerrallaan, kunnes LED-valo palaa. Jos et lisää enempää, odota muutama sekunti – järjestelmä palaa valmiustilaan.
• 2. Tallennettujen sormenjälkien käyttäminen: Aseta rekisteröity sormi anturille. Rele sulkeutuu ja pysyy aktiivisena potentiometrillä K2 asetetun ajan.
• 3. Releen kytkentäajan asettaminen: Käännä potentiometriä K2 ja aseta releen kytkentäaika välille 0,5–30 sekuntia. Rele toimii kytkentäkontaktina (ilman jännitelähtöä).
• 4. Tehdasasetusten palautus: Paina ja pidä SET- painiketta painettuna, kunnes kuulet pitkän äänimerkin ja melodian. Kaikki sormenjäljet poistetaan ja taulu palaa oletustilaansa. Tehdasasetuksilla voi käyttää mitä tahansa sormea.
• 5. Tilan merkkivalot: Valmiustilassa kaikki LEDit ovat sammuneet. Käytön aikana (rekisteröinti, vahvistus) LEDit palavat tai vilkkuvat nykyisen toiminnan mukaan.

Kommentti

• Tehdasasetuksissa järjestelmä on "avoin" - mitä tahansa sormea voidaan käyttää. Rekisteröinnin jälkeen on aina käytettävä tallennettuja sormenjälkiä.
• Rele on puhdas kytkentäkontakti – se ei anna jännitettä, vaan ainoastaan kytkee tai avaa kytketyn virtapiirin.
• Asennuksen aikana varmista oikea virran napaisuus ja relelähdön turvallinen kytkentä.
