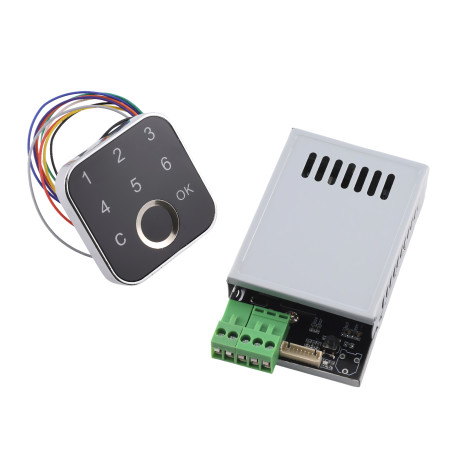

Modul releu K226+G16 – indicare stare LED

Modul de comutare releu cu cititor și tastatură K226+G16, 10-30V DC

51,25 €

51,25 € fără TVA

51.246662 Fara TVA

Inclusiv 0,25 € pentru ecotaxa

În stoc la furnizor

Cantitate

Descărcați PDF

Descriere

Kitul K226 + G16 este un sistem de acces avansat care combină o placă de control și un cititor de amprente extern. Prin conectarea la G16, oferă un control sigur și convenabil al încuietorilor electronice și al altor dispozitive. Permite gestionarea mai multor administratori, utilizatori și parole de unică folosință și oferă până la patru moduri de control cu releu. Acest kit este o alegere ideală pentru instalațiile care necesită o securitate flexibilă și fiabilă.

Specificații tehnice

Alimentare: CC 10-30V
Consum în standby: 6 mA (la 12 V)
Ieșire: releu (curent maxim 10 A)
Timp de comutare releu reglabil: 0,5 s - 30 minute
Capacitate amprentă digitală:
- Administrator: până la 40 de amprente digitale
- Utilizator: până la 60 de amprente (2 baze de date a câte 30 fiecare)
Capacitate parolă:
- Administrator: până la 5 grupuri
- Utilizator: până la 5 grupuri (3-9 cifre)
- De unică folosință: până la 5 grupuri
Control: buton SET, amprentă digitală, parolă
Cititor G16: senzor de amprentă extern cu indicator LED

Funcții și caracteristici

Combinație de identificare biometrică și acces prin parolă
Înregistrare simplă a utilizatorului direct prin cititorul G16
Suport pentru conturile de administrator și utilizator
Opțiune pentru parole de unică folosință pentru acces temporar
Patru moduri de control al releului – timp, momentan, blocare fără memorie, blocare cu memorie
Posibilitatea de a seta releul să se activeze timp de până la 30 de minute
Indicarea stării folosind LED-ul cititorului G16

Moduri de releu

Modul 1 (timp): Releul se activează pentru timpul setat (0,5 s – 30 minute).
Modul 2 (momentan): Releul rămâne închis doar atâta timp cât este aplicat degetul.
Modul 3 (autoblocare fără memorie): Prima atingere cu degetul → releul se închide, a doua atingere → releul se închide. Starea releului nu este salvată după deconectarea alimentării.
Modul 4 (blocare cu memorie): La fel ca în modul 3, dar releul își amintește starea chiar și după o pană de curent.

Ideal pentru

Încuietori electronice pentru uși
Sisteme de acces pentru locuințe și firme
Controlul releelor și al aparatelor electrice
Sisteme de securitate care necesită un nivel mai ridicat de protecție

Conținutul pachetului

Placă de control K226
Cititor de amprente G16
Conectori pentru cablare
Manual de utilizare (EN)

De ce să alegi acest set?

Combinație între cititorul G16 și placa de control K226 pentru flexibilitate maximă
Suport pentru mai mulți administratori, utilizatori și parole de unică folosință
Patru moduri de control al releelor, adaptabile la aplicații specifice
Instalare ușoară și gestionare intuitivă
Semnalizare LED fiabilă pentru o funcționare clară

Instrucțiuni de utilizare

1. Prima pornire: Țineți apăsat butonul SET timp de 5-6 secunde pentru a restaura setările din fabrică.
2. Înregistrare administrator: Apăsați scurt SET, LED-ul albastru de pe G16 clipește rapid. Plasați degetul în mod repetat până când auziți un ton muzical. Pot fi stocate până la 40 de amprente.
3. Înregistrare utilizator: Conectați-vă cu amprenta sau parola administratorului. Selectați baza de date (1 sau 2) și atașați amprenta utilizatorului. Fiecare bază de date permite 30 de amprente.
4. Setări parolă: Administratorul poate adăuga până la 5 parole atât pentru utilizatori, cât și pentru administratori (3-9 cifre). De asemenea, pot fi setate 5 parole de unică folosință.
5. Setări releu: Conectați-vă ca administrator și selectați modul (1-4). Pentru modul oră, setați timpul de comutare (0,5 s - 30 minute).
6. Utilizare: Accesul este posibil prin plasarea unui deget înregistrat pe G16, introducerea unei parole sau a unei parole de unică folosință.

Fisa tehnica

Tensiune: 10-30 V DC
Acoperi: IP22

Manual

Acest manual descrie punerea în funcțiune, gestionarea utilizatorilor (amprentă / parolă), setarea modurilor releului și depanarea pentru placa de control K226 + G16. Întotdeauna începeți cu resetarea la setările din fabrică, apoi înregistrați un administrator și ulterior adăugați utilizatori și modul releului după necesități.

Instrucțiuni de siguranță și utilizare

Alimentați numai cu tensiune DC în intervalul permis. Asigurați polaritatea corectă.
Nu conectați sarcini care depășesc curentul maxim al releului. Folosiți o siguranță adecvată.
Protejați placa împotriva umezelii, prafului conductiv și deteriorărilor mecanice.
Deconectați întotdeauna alimentarea înainte de cablare sau modificarea conexiunilor.

Date tehnice

Alimentare: DC 10–30 V
Curent în standby: aprox. 6 mA (la 12 V)
Ieşire: releu, curent maxim 10 A
Capacitate amprente: administrator până la 40; utilizatori până la 60 (2 baze de date × 30)
Parole: administrator – până la 5 grupuri; utilizatori – până la 5 grupuri; lungime 3–9 caractere
Parole de unică folosință: până la 5 grupuri (se invalidează automat după utilizare)
Administrare: prin butonul SET, amprenta administratorului sau parola administratorului

Descrierea comenzilor și indicatorilor

Buton SET – administrare de bază (înregistrare, resetare, setare timp releu).
Tastatură – confirmare OK, ștergere C (apăsare lungă = „reset/ștergere” pentru funcția selectată).
Panou LED al cititorului – culorile (roz/roșu/albastru) indică modurile de înregistrare sau resetare.

Prima pornire și resetare la valorile din fabrică

Inițializare (Factory Reset): țineți apăsat SET aprox. 5–6 secunde; după un semnal lung și o melodie (LED: roz → roșu → albastru) inițializarea este finalizată.
După inițializare, înregistrați mai întâi un administrator, apoi adăugați utilizatori.

Înregistrare administrator (amprentă)

Apăsați scurt SET; LED-ul albastru clipind rapid indică modul de înregistrare.
Puneți de mai multe ori degetul pe senzor până când se aude o melodie (succes). Se pot înregistra mai multe amprente consecutiv.
După salvarea a 40 de amprente de administrator, o apăsare scurtă pe SET va trece la înregistrarea amprentelor utilizatorilor.

Punere rapidă în funcțiune – procedură scurtă

Resetare din fabrică (țineți apăsat SET 5–6 s).
Înregistrați amprenta administratorului (apăsare scurtă SET → scanare deget).
Setați modul releului (vezi „Modelele releului”).
Opțional: adăugați parole de administrator, amprente/parole de utilizator și parole de unică folosință.

Accesarea modului de editare (administrare prin tastatură)

Pentru toate operațiunile de mai jos pe tastatură este necesară autentificarea mai întâi cu amprenta administratorului sau cu parola administratorului (introduceți parola și confirmați cu OK).

Funcții administrator (tastatură)

Adăugare amprentă administrator: 1【OK】 → scanați degetul până la confirmarea cu melodie.
Ștergere totală / resetare fabrică: 1【C】 (țineți apăsat C).
Setare parolă administrator (până la 5 grupuri): 2【OK】 parolă nouă 【OK】.
Ștergere parole administrator: 2【C】 (țineți apăsat C).

Funcții utilizator (tastatură)

Adăugare amprentă utilizator: 3【OK】 bază de date(1 sau 2)【OK】 → scanare deget.
Ștergere amprente utilizator: 3【C】 bază de date(1 sau 2)【C】 (țineți apăsat al doilea C).
Setare parolă utilizator (până la 5 grupuri): 4【OK】 parolă nouă 【OK】.
Ștergere parole utilizator: 4【C】 (țineți apăsat C).
Setare parolă de unică folosință (până la 5 grupuri): 6【OK】 parolă nouă 【OK】.
Ștergere parole de unică folosință: 6【C】 (țineți apăsat C).

Modelele releului

Acces: după autentificarea administratorului introduceți 5【OK】 mod 1–4 【OK】.
Mod 1: releul se activează pentru timpul setat (aprox. 0,5 s – 30 min).
Mod 2: releul rămâne activ doar cât timp degetul este pe senzor.
Mod 3: comutare (toggle): atingere = PORNIT; atingere din nou = OPRIT; starea nu se salvează după întreruperea alimentării.
Mod 4: comutare (toggle) cu memorarea stării în caz de întrerupere a alimentării.

Setarea timpului de activare a releului (pentru Mod 1)

Țineți apăsat SET aprox. 2 s, eliberați; clipire roz rapidă = mod setare timp.
Apăsați și țineți apăsat SET pentru durata dorită; durata apăsării definește timpul de activare al releului (0,5 s – 30 min).

Reguli și avertismente de înregistrare

Amprentele administratorului nu trebuie să fie identice cu cele ale utilizatorilor.
Parolele utilizatorilor nu trebuie să fie identice cu cele ale administratorilor.
Dacă o parolă de unică folosință coincide cu o parolă existentă, parola de unică folosință are prioritate.

Depanare

Nu se poate adăuga amprentă: baza de date plină sau rol duplicat. Ștergeți elemente și încercați din nou.
Parola nu funcționează: verificați tipul parolei (admin/utilizator) și lungimea (3–9 caractere); pentru parolele de unică folosință verificați dacă nu au fost deja folosite.
Releul nu comută conform așteptărilor: verificați modul selectat și, pentru Mod 1, timpul setat cu SET.
