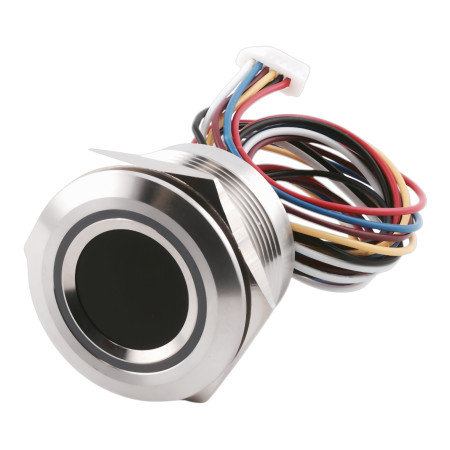

Sormenjälkilukija R503

R503-moduuli on kompakti ja erittäin tarkka sormenjälkitunnistin, joka yhdistää optisen anturin ja tehokkaan sormenjälkien käsittelyalgoritmin. Nopean tunnistuksen, suuren muistikapasiteetin ja UART-tiedonsiirron (TTL 3.3V) tuen ansiosta se soveltuu integroitavaksi kulunvalvontajärjestelmiin, ohjauspaneeleihin (esim. K202) ja muihin turvallisuussovelluksiin.

Tekniset tiedot

• Virtalähde: DC 3,3 V (päävirtalähde); kosketustunnistus: 3–5 V
• Skannausvirta: noin 20 mA
• Valmiustilan virta: keskimäärin 2 μA
• Skannausnopeus: < 0,2 s
• Vertailunopeus: 1:N < 10 ms/sormenjälki
• Anturin resoluutio: 508 dpi
• Tunnistusalue: Ø 15 mm
• Anturimatriisi: 192 × 192 px
• Muistikapasiteetti: jopa 200 sormenjälkeä
• Mallipohjan koko: 1536 tavua
• Virheprosentti FAR: < 0,001 %; FRR: < 1 %
• Tiedonsiirto: UART (3,3 V TTL), oletusarvoinen tiedonsiirtonopeus 57 600 bps
• Käyttöympäristö: -20 - +60 °C
• Mitat: halkaisija 28 mm (sisähalkaisija 25 mm), korkeus 19 mm (myös 15 mm/32 mm versiot)
• Kotelon materiaali: sinkkiseos (valinnainen musta alumiini)

Toiminnot ja ominaisuudet

• Tuki 1:1 (todennus) ja 1:N (tietokannan haku) -tiloille
• Sormenjälkien tallentaminen moduulin sisäiseen muistiin
• Automaattinen sormenjälkien oppiminen – kuusi kuvaa mallin luomiseksi
• LED-tilan ilmaisin (punainen, vihreä, sininen, valkoinen, keltainen, violetti, turkoosi)
• Mahdollisuus muuttaa suojaustasoa (1-5)
• Tuki komennoille mallien lataamiseen/lataamiseen, tietokannan validointiin ja poistamiseen
• Kättely-, nollaus- ja anturidiagnostiikkatoiminnot
• Alhainen kulutus – sopii energiansäästöjärjestelmiin

Ihanteellinen

• Ohjaustaulut (esim. K202) ja kulunvalvontajärjestelmät
• Elektroniset lukot ja turvalaitteet
• Läsnäolo- ja tunnistusjärjestelmät
• IoT-projektit ja sulautetut laitteet

Pakkauksen sisältö

• Sormenjälkitunnistin R503
• Kaapeli SH-liittimellä 1,0 mm (6-nastainen)
• Käyttöohje

Miksi valita tämä tuote?

• Kompakti ja kestävä rakenne (sinkkiseos)
• Nopea ja luotettava sormenjälkitunnistus
• Helppo integrointi UART-liitännän kautta (3,3 V TTL)
• Mahdollisuus mukauttaa LED-merkkivaloa
• Tukee jopa 200 tallennettua sormenjälkeä

Käyttöohjeet

• 1. Liitäntä: Moduuli liitetään 1,0 mm:n SH-liittimellä (6-nastainen).
  • Nasta 1: VCC (3,3 V)
  • Nasta 2: Maadoitus
  • Pin 3: TXD (datalähtö, kytke isännän RX:ään)
  • Pin 4: RXD (tiedonsyöttö, kytke isännän lähettimeen)
  • Pin 5: HERÄTYS (signaalin lähtö, kun sormi havaitaan)
  • Nasta 6: 3,3–5 V (kosketustunnistuksen teho)
• 2. Sormenjäljen rekisteröinti (automaattinen rekisteröinti): Aseta sormesi kuusi kertaa luodaksesi mallin. LED-valo osoittaa edistymistä (sininen - skannaus, keltainen - kuva on otettu onnistuneesti, vihreä - malli luotu, punainen - virhe).
• 3. Sormenjäljen tunnistus (AutoIdentify): Moduuli tallentaa sormenjäljen ja vertaa sitä tallennettuun tietokantaan. Tulos (onnistuminen/virhe) ilmaistaan LEDillä ja lähetetään UART-liitännän kautta.
• 4. Tietokannan hallinta: Voit lisätä, poistaa tai tyhjentää sormenjälkitietokannan kokonaan komennoilla (Tallenna, Poista, Tyhjennä).
• 5. LED-merkkivalo (AuraLedConfig): Mahdollisuus asettaa väri (punainen, sininen, vihreä, keltainen, violetti, valkoinen, turkoosi) ja tehoste (vilkkuminen, sykkiminen, jatkuva valo).
• 6. Virransäästötila: Moduuli tukee virransäästötilaa, jossa vain kosketustunnistus saa virtaa (keskimäärin 2 μA). Kun sormi koskettaa, se tuottaa signaalin, joka herättää isännän.

Huomautus: Kytkennän yhteydessä on varmistettava vakaa ja kohinaton virransyöttö (aaltoilu < 50 mV). Ensimmäisen käynnistyksen yhteydessä moduuli lähettää automaattisesti tavun 0x55 kättelysignaalina.
