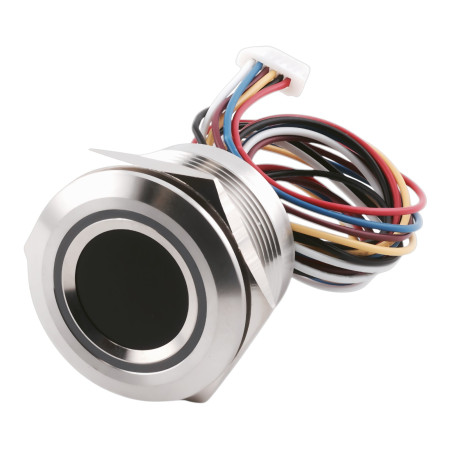

Fingerabdruckleser R503

Das R503-Modul ist ein kompakter, hochpräziser Fingerabdrucksensor, der einen optischen Sensor mit einem leistungsstarken Fingerabdruckverarbeitungsalgorithmus kombiniert. Dank seiner schnellen Erkennung, der großen Speicherkapazität und der Unterstützung für UART-Kommunikation (TTL 3,3 V) eignet es sich für die Integration in Zugangskontrollsysteme, Steuerplatinen (z. B. K202) und andere Sicherheitsanwendungen.

Technische Daten

• Stromversorgung: DC 3,3 V (Hauptstromversorgung); Berührungserkennung: 3–5 V
• Abtaststrom: ca. 20 mA
• Standby-Strom: 2 μA durchschnittlich
• Scangeschwindigkeit: < 0,2 s
• Vergleichsgeschwindigkeit: 1:N < 10 ms/Fingerabdruck
• Sensorauflösung: 508 dpi
• Erfassungsbereich: Ø 15 mm
• Sensormatrix: 192 × 192 px
• Speicherkapazität: bis zu 200 Fingerabdrücke
• Vorlagengröße: 1536 Bytes
• FAR-Fehlerrate: < 0,001 %; FRR: < 1 %
• Kommunikation: UART (3,3 V TTL), Standard-Baudrate 57.600 bps
• Arbeitsumgebung: -20 bis +60 °C
• Maße: Durchmesser 28 mm (innen 25 mm), Höhe 19 mm (auch 15 mm/32 mm Varianten)
• Gehäusematerial: Zinklegierung (optional schwarzes Aluminium)

Funktionen und Features

• Unterstützung für 1:1- (Authentifizierung) und 1:N- (Datenbanksuche) Modi
• Speichern von Fingerabdrücken im internen Speicher des Moduls
• Automatisches Lernen von Fingerabdrücken – sechs Bilder zum Erstellen einer Vorlage
• LED-Statusanzeige (rot, grün, blau, weiß, gelb, violett, türkis)
• Möglichkeit zur Änderung der Sicherheitsstufe (1-5)
• Unterstützung für Befehle zum Hoch-/Herunterladen von Vorlagen, Validieren und Löschen der Datenbank
• Handshake-, Reset- und Sensordiagnosefunktionen
• Geringer Verbrauch – geeignet für Energiesparsysteme

Ideal für

• Steuerplatinen (z. B. K202) und Zugangssysteme
• Elektronische Schlösser und Sicherheitsvorrichtungen
• Anwesenheits- und Identifikationssysteme
• IoT-Projekte und eingebettete Geräte

Packungsinhalt

• Fingerabdrucksensor R503
• Kabel mit SH-Stecker 1,0 mm (6 Pins)
• Benutzerhandbuch

Warum dieses Produkt wählen?

• Kompakte und robuste Bauweise (Zinklegierung)
• Schnelle und zuverlässige Fingerabdruckerkennung
• Einfache Integration über UART (3,3 V TTL)
• Möglichkeit zur individuellen Anpassung der LED-Anzeige
• Unterstützt bis zu 200 gespeicherte Fingerabdrücke

Gebrauchsanweisung

• 1. Anschluss: Der Anschluss des Moduls erfolgt über einen 1,0 mm SH-Stecker (6 Pins).
  • Pin 1: VCC (3,3 V)
  • Pin 2: GND
  • Pin 3: TXD (Datenausgang, Verbindung mit RX des Hosts)
  • Pin 4: RXD (Dateneingang, Verbindung mit TX des Hosts)
  • Pin 5: WAKEUP (Signalausgabe bei Fingererkennung)
  • Pin 6: 3,3–5 V (Stromversorgung für die Berührungserkennung)
• 2. Fingerabdruck-Registrierung (AutoEnroll): Legen Sie Ihren Finger sechsmal auf, um eine Vorlage zu erstellen. Die LED zeigt den Fortschritt an (blau - Scanvorgang, gelb - Bild erfolgreich erfasst, grün - Vorlage erstellt, rot - Fehler).
• 3. Fingerabdruckprüfung (AutoIdentify): Das Modul erfasst den Fingerabdruck und vergleicht ihn mit der gespeicherten Datenbank. Das Ergebnis (Erfolg/Fehler) wird per LED signalisiert und per UART gesendet.
• 4. Datenbankverwaltung: Sie können die Fingerabdruckdatenbank mithilfe von Befehlen (Speichern, Löschen, Leeren) ergänzen, löschen oder vollständig löschen.
• 5. LED-Anzeige (AuraLedConfig): Möglichkeit, die Farbe (rot, blau, grün, gelb, lila, weiß, türkis) und den Effekt (blinkend, atmend, Dauerlicht) einzustellen.
• 6. Energiesparmodus: Das Modul unterstützt den Energiesparmodus, in dem nur die Berührungserkennung mit Strom versorgt wird (durchschnittlich 2 μA). Bei Berührung mit dem Finger wird ein Signal zum Aufwecken des Hosts generiert.

Hinweis: Beim Anschluss ist auf eine stabile und rauscharme Stromversorgung (Welligkeit < 50 mV) zu achten. Beim ersten Start sendet das Modul automatisch das Byte 0x55 als Handshake.
