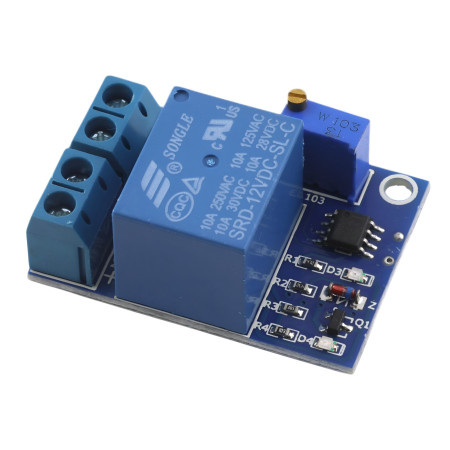

Unterspannungsschutzmodul, 12 V DC

Das Unterspannungsschutzmodul trennt die Last automatisch, sobald die Batteriespannung unter einen voreingestellten Wert fällt. Es schützt 12-V-Batterien vor Tiefentladung und verlängert so deren Lebensdauer deutlich. Nach Wiederherstellung der Spannung wird die Last automatisch wieder zugeschaltet. Ideal für Stromversorgungssysteme, Solaranlagen, Kfz-Projekte oder Heimwerkerprojekte.

Technische Spezifikationen

• Modell: YX-X0001
• Versorgungsspannung: 12 V Gleichstrom
• Maximaler Laststrom: 10 A (ohmsche Last)
• Leerlaufverbrauch: < 10 mA
• Betriebstemperaturbereich: −40 °C bis +85 °C
• Abmessungen: 40 × 29 × 19 mm (L × B × H)
• Gewicht: 16 g
• Relais-Typ: 1-Kanal 12 V DC

Funktionen und Merkmale

• Das System trennt die Last automatisch, wenn die Spannung unter den eingestellten Grenzwert fällt, und verbindet sie wieder, wenn sie sich erholt.
• Einstellbare Unterspannungsgrenze mittels Trimmer – Drehen im Uhrzeigersinn erhöht den Schwellenwert, Drehen gegen den Uhrzeigersinn verringert ihn.
• Schutz der Batterien vor Tiefentladung und Kapazitätsverlust.
• Optische Signalisierung über LED: Anzeige des Stromversorgungs- und Unterspannungsstatus.
• Einfacher Anschluss – Eingang von der Batterie, Ausgang zur Last.
• Kompatibel mit Arduino, STM und anderen Mikrocontroller-Modulen.

Ideal für

• 12-V-Bleiakkumulatoren, Lithium-Ionen-Akkus oder Lithium-Eisenphosphat-Akkus
• Solarenergiesysteme und Inselinstallationen
• Stromschutz für empfindliche Elektronik
• Auto- und Wohnwagensysteme
• DIY-Projekte und Arduino-Lösungen

Packungsinhalt

• 1× 12V Unterspannungsschutzmodul (YX-X0001)

Warum sollten Sie sich für dieses Produkt entscheiden?

• Schützt die Batterie zuverlässig vor Schäden durch Tiefentladung.
• Einfache Schwellenwerteinstellung mittels Drehpotentiometer.
• Automatische Wiederherstellung der Stromversorgung nach Spannungsanstieg – ohne manuelles Eingreifen.
• Breiter Temperaturbereich und lange Lebensdauer.
• Eine passende Ergänzung für Projekte mit Arduino oder anderen Steuermodulen.
