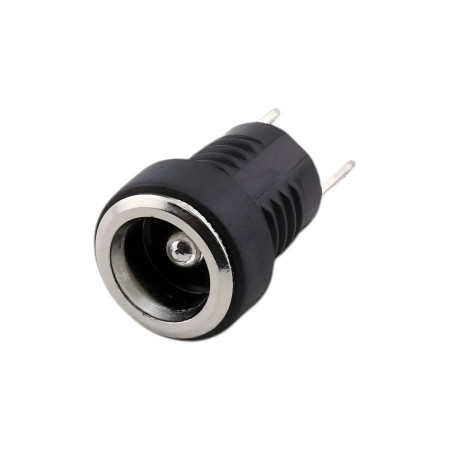

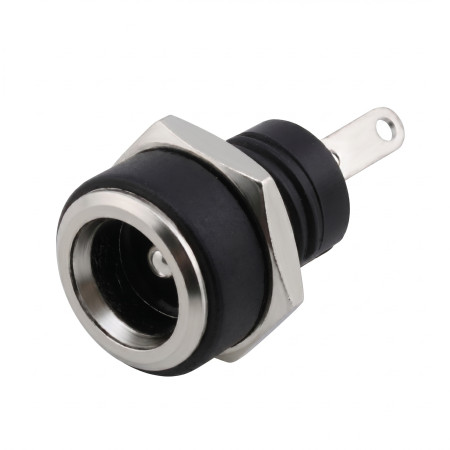

Gleichstromanschluss für die Frontplatte (Buchse) 5,5 × 2,1 mm

DC-Einbaubuchse (weiblich) zur Gleichstromversorgung von Geräten über einen Standardstecker (5,5 × 2,1 mm). Sie ist für die Schalttafelmontage vorgesehen und eignet sich für die Stromversorgung von Geräten, Verteilerkästen, Messgeräten und Einbauanwendungen.

Technische Spezifikationen

• Anschlusstyp: DC-Strombuchse (weiblich), Einbaubuchse
• Steckergröße: 5,5 × 2,1 mm
• Modellnummer: DC-220B
• Montage: Gewinde, mit Mutter zur Befestigung in der Platte
• Isolierendes Gehäuse: Kunststoff
• Vorderseite: Metallkragen
• Betriebstemperatur: -30 bis +70 °C
• Elektrische Isolationsfestigkeit: Wechselstrom 50 V (50 Hz), 1 min
• Isolationswiderstand: ≥ 100 MΩ
• Kontaktwiderstand: ≤ 0,03 Ω
• Mechanische Lebensdauer: 5000 Zyklen

Funktionen und Merkmale

• Standardgröße 5,5 × 2,1 mm für gängige Gleichstromnetzteile
• Paneldesign für feste und wiederholbare Stromanschlüsse
• Der 3-polige Anschluss ermöglicht verschiedene Anschlussvarianten, darunter einen geschalteten Kontakt (je nach interner Steckerkonstruktion).
• Geeignet zum Anlöten von Drähten oder zum Einbau in eine Baugruppe

Ideal für

• Stromanschlüsse für elektronische Geräte und Module
• Projektboxen und eingebettete Anwendungen
• Service- und Prüfvorrichtungen
• LED- und Niederspannungs-Gleichstromverteilung innerhalb des Geräts

Packungsinhalt

• 1× DC-Einbaubuchse 5,5×2,1 mm + Befestigungsmutter

Warum sollten Sie sich für dieses Produkt entscheiden?

• Abmessungen kompatibel mit Standard-5,5×2,1 mm DC-Steckern
• Die Gewindebefestigung an der Platte gewährleistet eine stabile mechanische Montage.
• Geeignete Parameter für gängige Niederspannungs-Gleichstromversorgungen in der Elektronik

Installations- und Bedienungsanleitung

• Vor der Montage die Abmessungen der Panelöffnung und den verfügbaren Platz für den Steckerkörper und die Stifte überprüfen.
• Vor dem Anschließen müssen die Kontakte und etwaige Schaltfunktionen des Anschlusses durch Messung oder anhand des Schaltplans Ihrer Anwendung identifiziert werden.
• Achten Sie auf die korrekte Polarität der Stromversorgung und die mechanische Entlastung der angeschlossenen Drähte.

Sicherheitshinweis

• Für Gleichstrom (DC) ausgelegt; nicht an Netzspannung anschließen
• Die Installation sollte bei abgeschalteter Stromversorgung durchgeführt werden. Nach dem Anschluss ist auf Kurzschlüsse und Verpolung zu prüfen.
