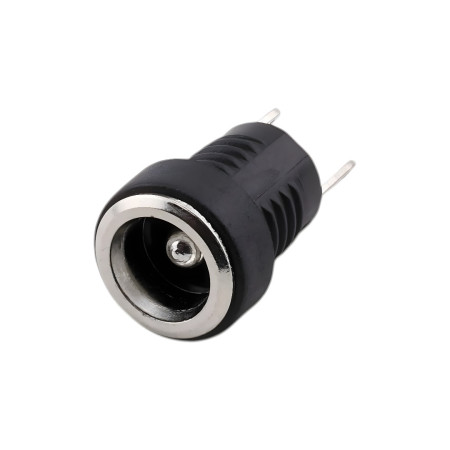

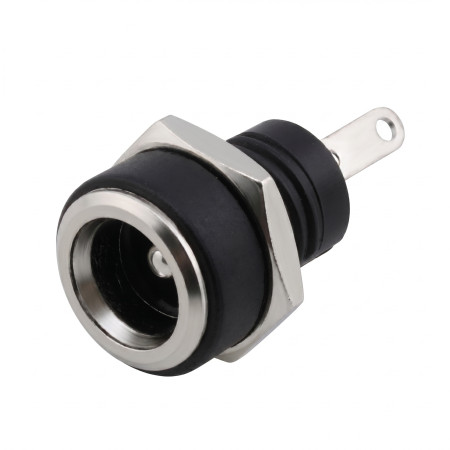

Connecteur d'alimentation CC au panneau (prise) 5,5 × 2,1 mm

Prise femelle CC pour panneau permettant d'alimenter des appareils en courant continu via un connecteur standard de 5,5 × 2,1 mm. Conçue pour un montage sur panneau, elle convient à l'alimentation d'appareils, de boîtes de distribution, d'instruments de mesure et d'applications intégrées.

Spécifications techniques

• Type de connecteur : prise d’alimentation CC (femelle), montage sur panneau
• Dimensions du connecteur : 5,5 × 2,1 mm
• Numéro de modèle : DC-220B
• Montage : fileté, avec écrou pour fixation dans le panneau
• Corps isolant : plastique
• Design avant : col en métal
• Température de fonctionnement : -30 à +70 °C
• Rigidité diélectrique : 50 V CA (50 Hz), 1 min
• Résistance d'isolement : ≥ 100 MΩ
• Résistance de contact : ≤ 0,03 Ω
• Durée de vie mécanique : 5000 cycles

Fonctions et caractéristiques

• Taille standard 5,5 × 2,1 mm pour les adaptateurs secteur CC courants
• Conception de panneau pour une connexion électrique fixe et répétable
• La connexion à 3 broches permet des variantes de connexion, y compris un contact commuté (selon la conception interne du connecteur).
• Conception adaptée au soudage de fils ou au montage dans un assemblage

Idéal pour

• Alimentations pour appareils et modules électroniques
• boîtiers de projet et applications embarquées
• Dispositifs de service et de test
• Distribution de LED et de courant continu basse tension à l'intérieur de l'appareil

Contenu de l'emballage

• 1 prise CC de panneau 5,5 × 2,1 mm + écrou de fixation

Pourquoi choisir ce produit ?

• Dimensions compatibles avec les prises CC standard de 5,5 × 2,1 mm
• Le montage sur panneau fileté assure une fixation mécanique stable
• Paramètres adaptés aux alimentations CC basse tension courantes en électronique

Instructions d'installation et d'utilisation

• Avant le montage, vérifiez les dimensions de l'ouverture du panneau et l'espace disponible pour le corps du connecteur et les broches.
• Avant de procéder au raccordement, identifiez les contacts et toute fonction de commutation du terminal par mesure ou conformément au schéma de votre application.
• Veillez à respecter la polarité de l'alimentation et à assurer le dégagement mécanique des fils connectés.

Avis de sécurité

• Conçu pour une alimentation en courant continu (CC) ; ne pas brancher sur le secteur.
• Effectuez l'installation avec l'alimentation débranchée et vérifiez l'absence de courts-circuits et la polarité après le branchement.
