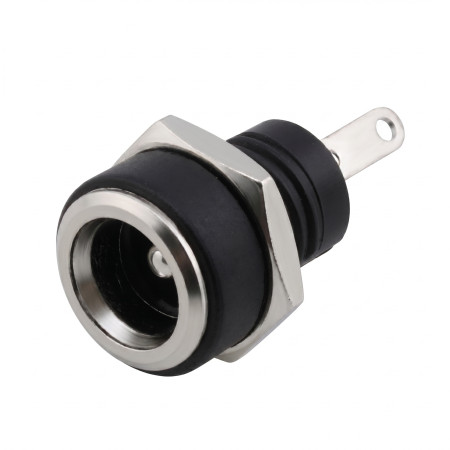

DC priključak za napajanje na ploču (utičnica) 5,5 × 2,1 mm

Panelna DC utičnica (ženska) za napajanje uređaja istosmjernom strujom putem standardnog konektora 5,5 × 2,1 mm. Namijenjena je za montažu na ploču i prikladna je za ulaze za napajanje uređaja, razvodnih kutija, mjernih uređaja i ugradbenih aplikacija.

Tehničke specifikacije

• Vrsta konektora: DC utičnica (ženska), montaža na ploču
• Veličina konektora: 5,5 × 2,1 mm
• Broj modela: DC-220B
• Montaža: navojna, s maticom za pričvršćivanje u ploču
• Izolacijsko tijelo: plastika
• Prednji dizajn: metalni ovratnik
• Radna temperatura: -30 do +70 °C
• Električna izolacijska čvrstoća: AC 50 V (50 Hz), 1 min
• Otpor izolacije: ≥ 100 MΩ
• Otpor kontakta: ≤ 0,03 Ω
• Mehanički vijek trajanja: 5000 ciklusa

Funkcije i značajke

• Standardna veličina 5,5 × 2,1 mm za uobičajene DC adaptere za napajanje
• Dizajn ploče za fiksni i ponovljivi priključak napajanja
• 3-pinski priključak omogućuje varijante spajanja uključujući preklopni kontakt (prema dizajnu unutarnjeg konektora)
• Dizajn pogodan za lemljenje žica ili montažu u sklop

Idealno za

• Ulazi za napajanje elektroničkih uređaja i modula
• Projektne kutije i ugrađene aplikacije
• Servisna i ispitna oprema
• LED i distribucija niskog napona istosmjerne struje unutar uređaja

Sadržaj paketa

• 1× DC utičnica za ploču 5,5×2,1 mm + matica za pričvršćivanje

Zašto odabrati ovaj proizvod?

• Dimenzijski kompatibilan sa standardnim DC utikačima 5,5 × 2,1 mm
• Navojna montaža ploče osigurava stabilnu mehaničku montažu
• Prikladni parametri za uobičajeno niskonaponsko istosmjerno napajanje u elektronici

Upute za instalaciju i uporabu

• Prije montaže provjerite dimenzije otvora ploče i raspoloživi prostor za tijelo konektora i pinove.
• Prije spajanja, identificirajte kontakte i bilo koju preklopnu funkciju terminala mjerenjem ili prema dijagramu vaše primjene.
• Obratite pozornost na ispravan polaritet napajanja i mehaničko rasterećenje spojenih žica.

Sigurnosna obavijest

• Dizajnirano za istosmjernu struju (DC); ne spajati na mrežni napon
• Izvršite instalaciju s isključenim napajanjem i provjerite kratke spojeve i polaritet nakon spajanja.
