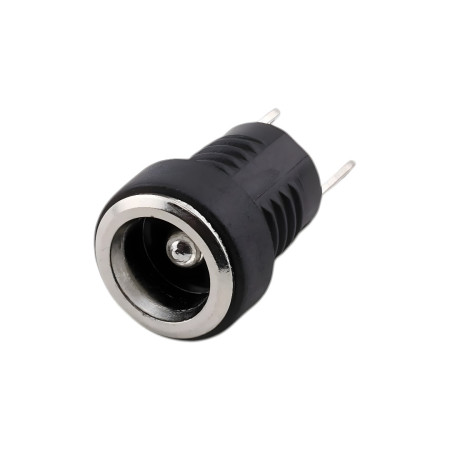

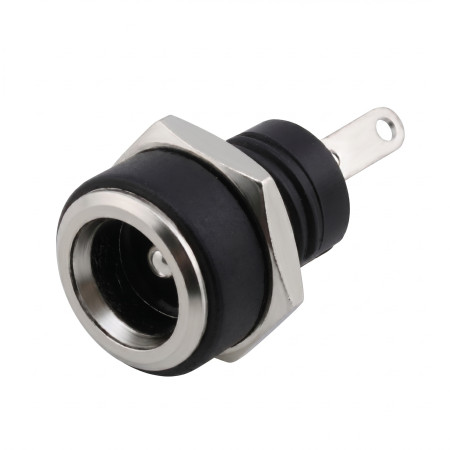

DC napájecí konektor do panelu (zásuvka) 5.5×2.1 mm

Panelová DC zásuvka (samice) pro přívod stejnosměrného napájení do zařízení přes standardní konektor 5.5×2.1 mm. Je určena pro montáž do panelu a je vhodná pro napájecí vstupy přístrojů, rozvaděčových krabiček, měřicích přípravků a vestavných aplikací.

Technické specifikace

• Typ konektoru: DC napájecí zásuvka (samice), montáž do panelu
• Rozměr konektoru: 5.5 × 2.1 mm
• Modelové označení: DC-220B
• Uchycení: závitové, s maticí pro fixaci v panelu
• Izolační tělo: plast
• Provedení čela: kovový límec
• Pracovní teplota: -30 až +70 °C
• Elektrická pevnost izolace: AC 50 V (50 Hz), 1 min
• Izolační odpor: ≥ 100 MΩ
• Přechodový odpor kontaktu: ≤ 0.03 Ω
• Mechanická životnost: 5000 cyklů

Funkce a vlastnosti

• Standardní rozměr 5.5×2.1 mm pro běžné DC napájecí adaptéry
• Panelové provedení pro pevné a opakovatelné připojení napájení
• 3pinové zapojení umožňuje varianty zapojení včetně spínaného kontaktu (dle interní konstrukce konektoru)
• Konstrukce vhodná pro pájení vodičů nebo osazení do sestavy

Ideální pro

• Napájecí vstupy elektronických zařízení a modulů
• Projektové krabičky a vestavné aplikace
• Servisní a testovací přípravky
• LED a nízkonapěťové DC rozvody v rámci zařízení

Obsah balení

• 1× panelová DC zásuvka 5.5×2.1 mm + upevňovací matice

Proč zvolit tento produkt

• Rozměrově kompatibilní se standardními DC vidlicemi 5.5×2.1 mm
• Panelové uchycení se závitem zajišťuje stabilní mechanickou montáž
• Vhodné parametry pro běžné nízkonapěťové DC napájení v elektronice

Pokyny k instalaci a provozu

• Před montáží ověřte rozměry otvoru v panelu a dostupný prostor pro tělo konektoru a vývody
• Před zapojením identifikujte kontakty a případnou spínanou funkci vývodu měřením nebo podle schématu Vaší aplikace
• Dbejte na správnou polaritu napájení a mechanické odlehčení připojených vodičů

Bezpečnostní upozornění

• Určeno pro stejnosměrné (DC) napájení; nepřipojujte na síťové napětí
• Instalaci provádějte při odpojeném napájení a po zapojení zkontrolujte zkratové stavy a polaritu
