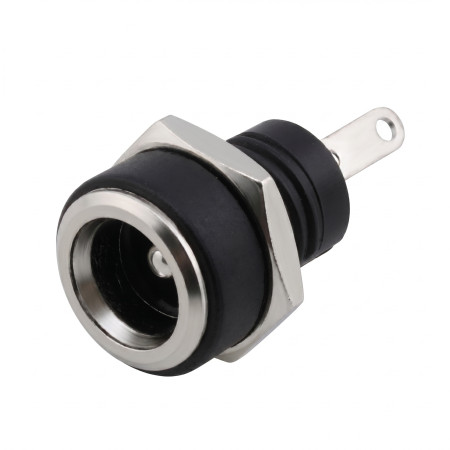

DC tápcsatlakozó a panelhez (aljzat) 5,5 × 2,1 mm

Panelre szerelhető DC aljzat (nőstény) eszközök egyenáramú tápellátásához szabványos 5,5 × 2,1 mm-es csatlakozón keresztül. Panelre szerelhető, és alkalmas eszközök, elosztódobozok, mérőeszközök és beépített alkalmazások tápbemeneteihez.

Műszaki adatok

• Csatlakozó típusa: DC tápcsatlakozó (női), panelre szerelhető
• Csatlakozó mérete: 5,5 × 2,1 mm
• Modellszám: DC-220B
• Rögzítés: menetes, anyával a panelbe való rögzítéshez
• Szigetelő test: műanyag
• Elülső kialakítás: fém gallér
• Üzemi hőmérséklet: -30 és +70 °C között
• Elektromos szigetelési szilárdság: AC 50 V (50 Hz), 1 perc
• Szigetelési ellenállás: ≥ 100 MΩ
• Érintkező ellenállás: ≤ 0,03 Ω
• Mechanikai élettartam: 5000 ciklus

Funkciók és jellemzők

• Standard méret 5,5 × 2,1 mm a hagyományos egyenáramú hálózati adapterekhez
• Panelkialakítás fix és ismételhető tápcsatlakozáshoz
• A 3 pólusú csatlakozó lehetővé teszi a kapcsolt érintkezővel ellátott csatlakozási változatokat is (a belső csatlakozó kialakításától függően)
• Vezetékek forrasztására vagy szerelvénybe szerelésére alkalmas kialakítás

Ideális a következőkhöz:

• Elektronikus eszközök és modulok tápbemenetei
• Projektdobozok és beágyazott alkalmazások
• Szerviz- és tesztberendezések
• LED és alacsony feszültségű egyenáramú elosztás a készüléken belül

A csomag tartalma

• 1× 5,5×2,1 mm-es DC csatlakozóaljzat panelre + rögzítőanya

Miért válassza ezt a terméket?

• Méretében kompatibilis a szabványos 5,5 × 2,1 mm-es egyenáramú csatlakozókkal
• A menetes panelrögzítés stabil mechanikai rögzítést biztosít
• Megfelelő paraméterek az elektronikai kereskedelemben elterjedt kisfeszültségű egyenáramú tápegységekhez

Telepítési és üzemeltetési utasítások

• Szerelés előtt ellenőrizze a panelnyílás méreteit, valamint a csatlakozó testének és a csatlakozótüskéknek rendelkezésre álló helyet.
• Csatlakoztatás előtt méréssel vagy az alkalmazás diagramja alapján azonosítsa a terminál érintkezőit és esetleges kapcsolási funkcióját.
• Ügyeljen a tápegység helyes polaritására és a csatlakoztatott vezetékek mechanikai tehermentesítésére.

Biztonsági figyelmeztetés

• Egyenáramú (DC) tápellátásra tervezték; ne csatlakoztassa hálózati feszültséghez
• A telepítést kikapcsolt tápellátás mellett végezze, és a csatlakoztatás után ellenőrizze a rövidzárlatot és a polaritást.
