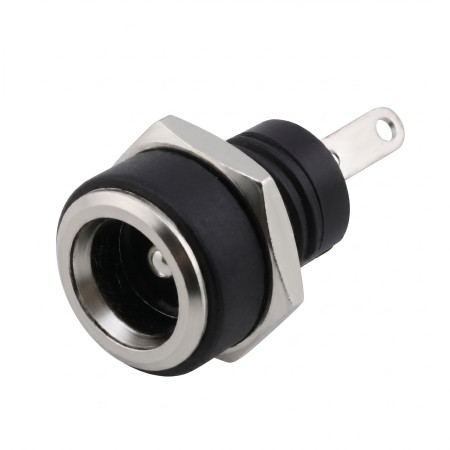

Connettore di alimentazione CC al pannello (presa) 5,5×2,1 mm

Presa CC da pannello (femmina) per l'alimentazione CC dei dispositivi tramite un connettore standard da 5,5×2,1 mm. È progettata per il montaggio a pannello ed è adatta per ingressi di alimentazione di dispositivi, scatole di distribuzione, dispositivi di misura e applicazioni integrate.

Specifiche tecniche

• Tipo di connettore: presa di alimentazione CC (femmina), montaggio a pannello
• Dimensioni del connettore: 5,5 × 2,1 mm
• Numero di modello: DC-220B
• Montaggio: filettato, con dado per il fissaggio nel pannello
• Corpo isolante: plastica
• Design frontale: colletto in metallo
• Temperatura di esercizio: da -30 a +70 °C
• Resistenza all'isolamento elettrico: CA 50 V (50 Hz), 1 min
• Resistenza di isolamento: ≥ 100 MΩ
• Resistenza di contatto: ≤ 0,03 Ω
• Durata meccanica: 5000 cicli

Funzioni e caratteristiche

• Dimensioni standard 5,5×2,1 mm per i comuni adattatori di alimentazione CC
• Progettazione del pannello per collegamento di potenza fisso e ripetibile
• La connessione a 3 pin consente varianti di collegamento che includono un contatto commutato (secondo il design del connettore interno)
• Design adatto per la saldatura di fili o il montaggio in un assieme

Ideale per

• Ingressi di alimentazione per dispositivi e moduli elettronici
• Caselle di progetto e applicazioni incorporate
• Apparecchiature di servizio e prova
• Distribuzione LED e CC a bassa tensione all'interno del dispositivo

Contenuto della confezione

• 1× presa CC da pannello 5,5×2,1 mm + dado di fissaggio

Perché scegliere questo prodotto?

• Compatibilità dimensionale con spine CC standard da 5,5×2,1 mm
• Il montaggio a pannello filettato garantisce un montaggio meccanico stabile
• Parametri adatti per l'alimentazione CC a bassa tensione comune nell'elettronica

Istruzioni per l'installazione e l'uso

• Prima del montaggio, verificare le dimensioni dell'apertura del pannello e lo spazio disponibile per il corpo del connettore e i pin.
• Prima di effettuare il collegamento, identificare i contatti e qualsiasi funzione di commutazione del terminale mediante misurazione o in base allo schema della propria applicazione.
• Prestare attenzione alla corretta polarità dell'alimentazione e allo scarico meccanico dei cavi collegati.

Avviso di sicurezza

• Progettato per alimentazione a corrente continua (CC); non collegare alla tensione di rete
• Eseguire l'installazione con l'alimentazione scollegata e verificare la presenza di cortocircuiti e la polarità dopo il collegamento.
