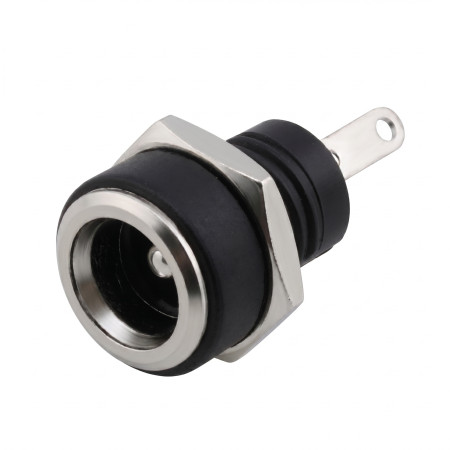

DC-strömkontakt till panelen (uttag) 5,5×2,1 mm

Panel DC-uttag (hona) för att mata enheter med likström via en standard 5,5×2,1 mm-kontakt. Den är avsedd för panelmontering och passar för strömingångar till enheter, fördelningsboxar, mätinstrument och inbyggda applikationer.

Tekniska specifikationer

• Kontakttyp: DC-strömuttag (hona), panelmontering
• Kontaktstorlek: 5,5 × 2,1 mm
• Modellnummer: DC-220B
• Montering: gängad, med mutter för fixering i panelen
• Isolerande kropp: plast
• Frontdesign: metallkrage
• Arbetstemperatur: -30 till +70 °C
• Elektrisk isoleringsstyrka: AC 50 V (50 Hz), 1 min
• Isolationsresistans: ≥ 100 MΩ
• Kontaktmotstånd: ≤ 0,03 Ω
• Mekanisk livslängd: 5000 cykler

Funktioner och egenskaper

• Standardstorlek 5,5×2,1 mm för vanliga likströmsadaptrar
• Paneldesign för fast och repeterbar strömanslutning
• 3-polig anslutning möjliggör anslutningsvarianter inklusive en brytande kontakt (beroende på den interna kontaktens design)
• Utförande lämpligt för lödning av trådar eller montering i en enhet

Idealisk för

• Strömingångar för elektroniska enheter och moduler
• Projektboxar och inbäddade applikationer
• Service- och testfixturer
• LED- och lågspännings-DC-distribution i enheten

Paketinnehåll

• 1× DC-uttag för panelmontering 5,5×2,1 mm + fästmutter

Varför välja den här produkten?

• Dimensionellt kompatibel med standard 5,5×2,1 mm DC-kontakter
• Gängad panelmontering säkerställer stabil mekanisk montering
• Lämpliga parametrar för vanlig lågspännings-likströmsförsörjning inom elektronik

Installations- och bruksanvisning

• Kontrollera måtten på panelöppningen och det tillgängliga utrymmet för kontaktdonets kropp och stift före montering.
• Innan anslutning, identifiera kontakterna och eventuella kopplingsfunktioner på terminalen genom mätning eller enligt diagrammet för din applikation.
• Var uppmärksam på strömförsörjningens korrekta polaritet och den mekaniska avlastningen av de anslutna ledningarna.

Säkerhetsmeddelande

• Utformad för likström (DC); anslut inte till nätspänning
• Utför installationen med strömmen frånkopplad och kontrollera om det finns kortslutningar och polaritet efter anslutning.
