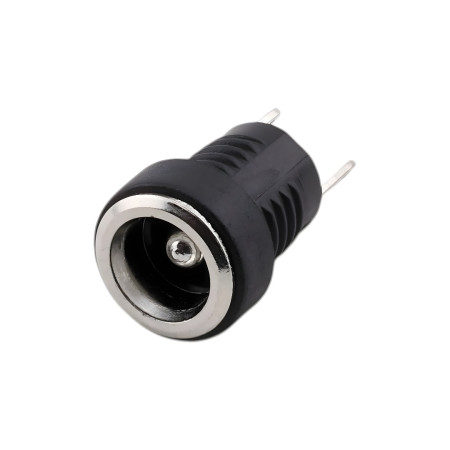

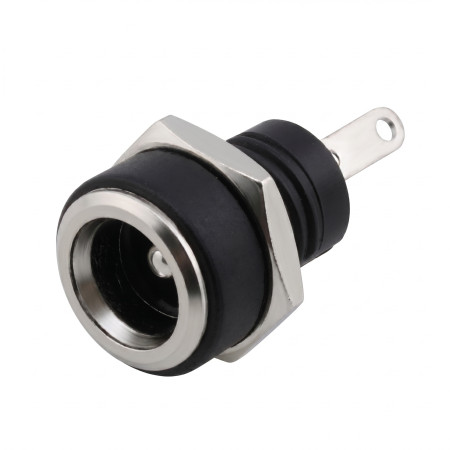

Conector de alimentación CC al panel (toma) 5,5×2,1 mm

Toma de CC para panel (hembra) para suministrar alimentación de CC a dispositivos mediante un conector estándar de 5,5 × 2,1 mm. Está diseñada para montaje en panel y es adecuada para entradas de alimentación de dispositivos, cajas de distribución, dispositivos de medición y aplicaciones integradas.

Especificaciones técnicas

• Tipo de conector: Toma de corriente CC (hembra), montaje en panel
• Tamaño del conector: 5,5 × 2,1 mm
• Número de modelo: DC-220B
• Montaje: roscado, con tuerca para fijación en el panel.
• Cuerpo aislante: plástico
• Diseño frontal: collar de metal
• Temperatura de trabajo: -30 a +70 °C
• Resistencia del aislamiento eléctrico: CA 50 V (50 Hz), 1 min
• Resistencia de aislamiento: ≥ 100 MΩ
• Resistencia de contacto: ≤ 0,03 Ω
• Vida mecánica: 5000 ciclos

Funciones y características

• Tamaño estándar de 5,5 × 2,1 mm para adaptadores de corriente CC comunes
• Diseño de panel para conexión de potencia fija y repetible
• La conexión de 3 pines permite variantes de conexión que incluyen un contacto conmutado (según el diseño del conector interno)
• Diseño adecuado para soldar cables o montarlos en un conjunto.

Ideal para

• Entradas de potencia para dispositivos y módulos electrónicos
• Cajas de proyectos y aplicaciones integradas
• Accesorios de servicio y prueba
• LED y distribución de CC de bajo voltaje dentro del dispositivo

Contenido del paquete

• 1 × toma de CC de panel de 5,5 × 2,1 mm + tuerca de fijación

¿Por qué elegir este producto?

• Dimensionalmente compatible con enchufes de CC estándar de 5,5 × 2,1 mm
• El montaje en panel roscado garantiza un montaje mecánico estable
• Parámetros adecuados para una fuente de alimentación de CC de bajo voltaje común en electrónica

Instrucciones de instalación y funcionamiento

• Antes de realizar el montaje, verifique las dimensiones de la abertura del panel y el espacio disponible para el cuerpo del conector y los pines.
• Antes de conectar, identifique los contactos y cualquier función de conmutación del terminal mediante medición o según el diagrama de su aplicación.
• Preste atención a la polaridad correcta de la fuente de alimentación y al alivio mecánico de los cables conectados.

Aviso de seguridad

• Diseñado para alimentación de corriente continua (CC); no conectar a la tensión de red
• Realice la instalación con la alimentación desconectada y verifique que no haya cortocircuitos ni polaridad después de la conexión.
