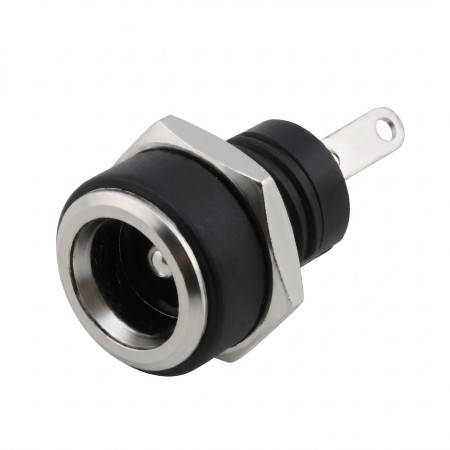

Tasavirtaliitin paneeliin (pistorasia) 5,5 × 2,1 mm

Paneeliin asennettava tasavirtapistoke (naaras) laitteiden tasavirran syöttämiseen standardin 5,5 × 2,1 mm:n liittimen kautta. Se on tarkoitettu paneeliasennukseen ja sopii laitteiden, jakorasioiden, mittauslaitteiden ja kiinteiden sovellusten virransyöttöön.

Tekniset tiedot

• Liittimen tyyppi: Tasavirtapistoke (naaras), paneeliasennus
• Liittimen koko: 5,5 × 2,1 mm
• Mallinumero: DC-220B
• Kiinnitys: kierteitetty, mutterilla paneeliin kiinnittämistä varten
• Eristävä runko: muovia
• Etuosan muotoilu: metallikaulus
• Käyttölämpötila: -30 - +70 °C
• Sähköeristyksen lujuus: AC 50 V (50 Hz), 1 min
• Eristysresistanssi: ≥ 100 MΩ
• Kosketusvastus: ≤ 0,03 Ω
• Mekaaninen käyttöikä: 5000 sykliä

Toiminnot ja ominaisuudet

• Vakiokoko 5,5 × 2,1 mm yleisille tasavirtalähteille
• Paneelisuunnittelu kiinteää ja toistettavaa virtaliitäntää varten
• 3-napainen liitäntä mahdollistaa liitäntävaihtoehdot, mukaan lukien kytkentäkoskettimen (liittimen sisäisen rakenteen mukaan)
• Suunnittelu sopii juotettaviin johtoihin tai kokoonpanoon kiinnittämiseen

Ihanteellinen

• Elektronisten laitteiden ja moduulien virtalähteet
• Projektilaatikot ja sulautetut sovellukset
• Huolto- ja testauslaitteet
• LED- ja matalajännitteisen tasavirran jakelu laitteen sisällä

Pakkauksen sisältö

• 1× paneelin DC-pistorasia 5,5×2,1 mm + kiinnitysmutteri

Miksi valita tämä tuote?

• Mittasuhteeltaan yhteensopiva standardin 5,5 × 2,1 mm:n tasavirtaliittimien kanssa
• Kierrekiinnitys varmistaa vakaan mekaanisen asennuksen
• Sopivat parametrit elektroniikan yleiselle matalajännitteiselle tasavirtalähteelle

Asennus- ja käyttöohjeet

• Ennen asennusta tarkista paneelin aukon mitat ja liittimen rungolle ja nastojen käytettävissä oleva tila.
• Ennen kytkentää tunnista liittimen koskettimet ja mahdollinen kytkentätoiminto mittaamalla tai sovelluksesi kytkentäkaavion mukaan.
• Kiinnitä huomiota virtalähteen oikeaan napaisuuteen ja kytkettyjen johtojen mekaaniseen jännitteenpoistoon.

Turvallisuushuomautus

• Suunniteltu tasavirralle (DC); ei saa kytkeä verkkojännitteeseen
• Suorita asennus virta katkaistuna ja tarkista oikosulut ja napaisuus liitännän jälkeen.
