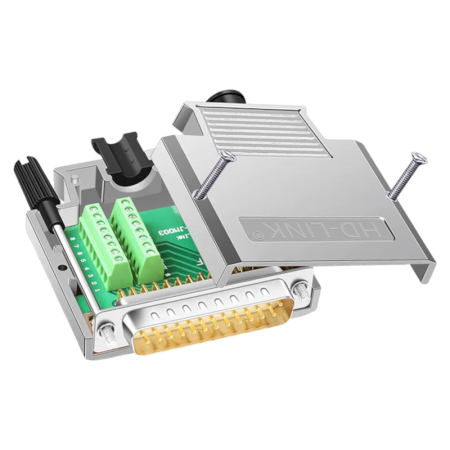

D-SUB-liitin DE25 (DB25) -kaapeli, metalli, uros, ruuveilla/muttereilla, ruuvityyppi

Metallinen D-SUB DB25 -kaapeliliitin (uros) ruuvikannella on suunniteltu monijohtimisten kaapeleiden päättämiseen ja irrotettavan liitännän luomiseen DB25-liitännällä varustetuissa sovelluksissa. Ruuvi-/mutterirakenne mahdollistaa liittimen ja kaapelin vedonpoiston tukevan mekaanisen lukituksen.

Tekniset tiedot

• Liittimen tyyppi: D-SUB DB25
• Rakenne: langallinen, metallirunko/kansi
• Sukupuoli: mies (mies)
• Tappien lukumäärä: 25
• Koskettimien järjestely: 2 riviä
• Kannen kiinnitys: ruuvattava
• Mekaaninen lukitus liitoksessa: ruuvit/mutterit
• Kaapeliläpiviennit: 4 kpl (halkaisijoille 5 mm, 6 mm, 7,5 mm, 8,5 mm)
• Mitat (kuvan mukaan): noin 57 mm (leveys), 56 mm (pituus), 16 mm (korkeus)

Toiminnot ja ominaisuudet

• Metallikansi lisää mekaanista kestävyyttä kaapeliasennuksen aikana
• Ruuvattava rakenne mahdollistaa toistuvan avaamisen ja huollon
• Vaihdettavat läpiviennit kaapelin halkaisijan ja perusvedonpoiston mukauttamiseen
• Ruuvit/mutterit liittimen tiukkaan kiristämiseen vastakappaleeseen ja spontaanin löystymisen rajoittamiseen

Ihanteellinen

• DB25-liitännällä varustettujen kaapeleiden valmistus ja korjaus
• Teollisuuslaitteet, mittaustekniikka ja ohjausjärjestelmät
• Huolto- ja laboratoriokaapelointi, jossa vaaditaan mekaanista liittimien lukitusta

Pakkauksen sisältö

• 1× D-SUB DB25 -liitin (uros) ruuvattavalla metallikannella
• 4 × kaapeliläpivientiä (5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2 × ruuvi
• 2 × pähkinää

Miksi valita tämä tuote?

• Standardi DB25-rakenne yhteensopivuuden takaamiseksi yleisten vastineiden kanssa
• Metallinen ruuvattava kansi sopii asennuksiin, joissa vaaditaan suurempaa mekaanista kestävyyttä
• Mahdollisuus valita läpivienti kaapelin halkaisijan mukaan
• Liittimen mekaaninen lukitus ruuveilla/muttereilla

Asennus- ja käyttöohjeet

• Ennen asennusta valitse läpivientitiiviste kaapelin halkaisijan mukaan ja asenna se kotelon pistorasiaan.
• Lyhennä johdot tarvittavaan pituuteen, kytke ne liittimen koskettimiin ja tarkista oikea signaalijärjestys.
• Liitännän jälkeen sulje kansi, kiristä ruuvit ja tarkista, ettei kaapeliin kohdistu mekaanista rasitusta kannessa.
• Kun kytket liittimen vastakappaleeseen, kiinnitä liitin tiukasti ruuveilla/muttereilla.

Turvallisuushuomautus

• Tuote on tarkoitettu signaali- ja datayhteyksiin; irrota laite virtalähteestä ennen käsittelyä.
• Varmista, että liität nastat oikein käytetyn liitännän mukaisesti, jotta vältät liitettyjen laitteiden vaurioitumisen.
• Vältä oikosulkuja johtimien ja kotelon johtavien osien välisten kosketusten välillä.
