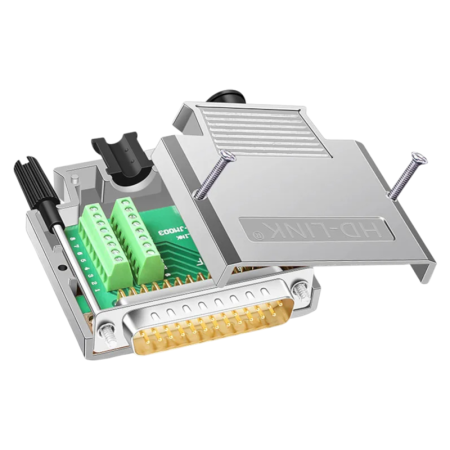

Konektor D-SUB DE25 (DB25) káblový kovový, samec so skrutkami/maticami, skrutkovací

Kovový káblový konektor D-SUB DB25 (samec) so skrutkovacím krytom je určený na zakončenie viacžilových káblov a vytvorenie demontovateľného spojenia v aplikáciách s rozhraním DB25. Konštrukcia so skrutkami/maticami umožňuje pevné mechanické zaistenie konektora a odľahčenie ťahu kábla.

Technické špecifikácie

• Typ konektora: D-SUB DB25
• Prevedenie: káblový, kovové telo/kryt
• Pohlavie: samec (pin)
• Počet pinov: 25
• Usporiadanie kontaktov: 2 rady
• Montáž krytu: skrutkovacia
• Mechanické zaistenie v spojení: skrutky/matice
• Priechodky pre kábel: 4 ks (pre priemery 5 mm, 6 mm, 7,5 mm, 8,5 mm)
• Rozmery (podľa obrázku): cca 57 mm (šírka), 56 mm (dĺžka), 16 mm (výška)

Funkcie a vlastnosti

• Kovový kryt pre zvýšenú mechanickú odolnosť pri káblovej inštalácii
• Skrutkovacia konštrukcia umožňuje opakované otvorenie a servisný zásah
• Výmenné priechodky na prispôsobenie priemeru kábla a základné odľahčenie ťahu
• Skrutky/matice pre pevné dotiahnutie konektora k protikusu a obmedzenie samovoľného uvoľnenia

Ideálne pre

• Výrobu a opravy káblov s rozhraním DB25
• Priemyselné zariadenia, meraciu techniku a riadiace systémy
• Servisná a laboratórna kabeláž, kde je požadované mechanické istenie konektora

Obsah balenia

• 1× konektor D-SUB DB25 (samec) so skrutkovacím kovovým krytom
• 4× priechodka pre kábel (5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2× skrutka
• 2× matica

Prečo zvoliť tento produkt

• Štandardné prevedenie DB25 pre kompatibilitu s bežnými protikusmi
• Kovový skrutkovací kryt vhodný na inštalácie s vyššími nárokmi na mechanickú odolnosť
• Možnosť voľby priechodky podľa priemeru kábla
• Mechanické zaistenie konektora pomocou skrutiek/matíc

Pokyny na inštaláciu a prevádzku

• Pred montážou zvoľte priechodku podľa priemeru kábla a osaďte ju do výstupu krytu.
• Vodiče skráťte na potrebnú dĺžku, zapojte na kontakty konektora a skontrolujte správne poradie signálov.
• Po zapojení uzavrite kryt, dotiahnite skrutky a overte, že kábel nie je v kryte mechanicky namáhaný.
• Pri pripojení k protikusu použite skrutky/matice pre pevné zaistenie konektora.

Bezpečnostné upozornenie

• Produkt je určený pre signálové a dátové prepojenie; pred manipuláciou odpojte zariadenie od napájania.
• Dbajte na správne zapojenie pinov podľa použitého rozhrania, aby nedošlo k poškodeniu pripojených zariadení.
• Zabráňte skratu medzi vodičmi a kontaktom s vodivými časťami krytu.
