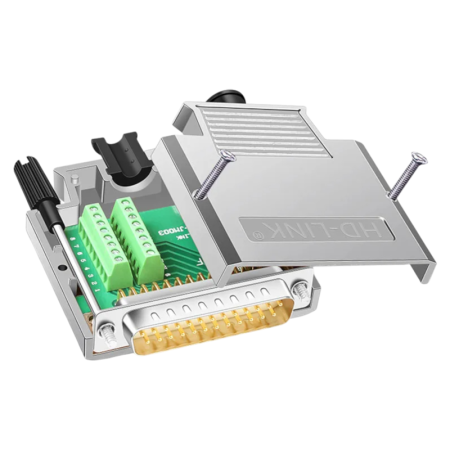

D-SUB csatlakozó DE25 (DB25) fém kábel, apa csavarokkal/anyákkal, menetes kivitel

A fém D-SUB DB25 kábelcsatlakozó (dugasz) csavaros fedéllel többeres kábelek lezárására és levehető csatlakozás létrehozására szolgál DB25 interfésszel rendelkező alkalmazásokban. A csavaros/anyás kialakítás lehetővé teszi a csatlakozó szilárd mechanikus rögzítését és a kábel feszültségmentesítését.

Műszaki adatok

• Csatlakozó típusa: D-SUB DB25
• Kialakítás: vezetékes, fém test/borítás
• Nem: férfi (férfi)
• Csapok száma: 25
• Érintkezők elrendezése: 2 sor
• Fedél rögzítése: csavarozható
• Mechanikus rögzítés a csatlakozásban: csavarok/anyák
• Kábelátvezető gyűrűk: 4 db (5 mm, 6 mm, 7,5 mm, 8,5 mm átmérőkhöz)
• Méretek (a kép szerint): kb. 57 mm (szélesség), 56 mm (hosszúság), 16 mm (magasság)

Funkciók és jellemzők

• Fémburkolat a kábelezés során fokozott mechanikai ellenállás érdekében
• A csavarozható kialakítás lehetővé teszi az ismételt nyitást és a szervizelést
• Cserélhető kábelvezető gyűrűk a kábelátmérő és az alapvető feszültségmentesítés beállításához
• Csavarok/anyák a csatlakozónak az ellendarabhoz való szoros meghúzásához és a spontán kilazulás korlátozásához

Ideális a következőkhöz:

• DB25 interfészű kábelek gyártása és javítása
• Ipari berendezések, méréstechnika és vezérlőrendszerek
• Szerviz- és laboratóriumi kábelezés, ahol mechanikus csatlakozórögzítésre van szükség

A csomag tartalma

• 1× D-SUB DB25 csatlakozó (dugasz) csavarozható fémfedéllel
• 4× kábeltömítés (5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2× csavar
• 2× dió

Miért válassza ezt a terméket?

• Standard DB25 kialakítás a gyakori társaikkal való kompatibilitás érdekében
• Fém csavarozható fedél, amely alkalmas nagyobb mechanikai ellenállást igénylő telepítésekhez
• Lehetőség van a kábelátmérőnek megfelelő átvezető kiválasztására
• A csatlakozó mechanikus rögzítése csavarokkal/anyákkal

Telepítési és üzemeltetési utasítások

• Telepítés előtt válasszon ki egy kábelátmérőnek megfelelő tömítőgyűrűt, és illessze be a ház kimenetébe.
• Rövidítse le a vezetékeket a kívánt hosszúságúra, csatlakoztassa őket a csatlakozó érintkezőihez, és ellenőrizze a helyes jelsorozatot.
• Csatlakoztatás után zárja le a fedelet, húzza meg a csavarokat, és ellenőrizze, hogy a kábel nincs-e mechanikai feszültség alatt a fedélben.
• Az ellendarabhoz való csatlakoztatáskor csavarokkal/anyákkal rögzítse a csatlakozót.

Biztonsági figyelmeztetés

• A termék jel- és adatátvitelre szolgál; a kezelés előtt áramtalanítsa.
• Ügyeljen arra, hogy a csatlakozótüskéket a használt interfésznek megfelelően csatlakoztassa, hogy elkerülje a csatlakoztatott eszközök károsodását.
• Kerülje a vezetők és a ház vezetőképes részeivel való érintkezések közötti rövidzárlatokat.
