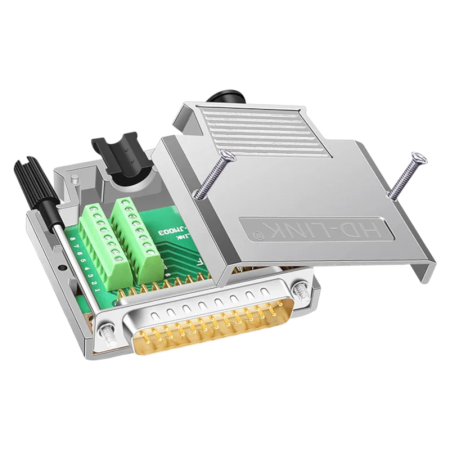

D-SUB-stik DE25 (DB25) kabel metal, han med skruer/møtrikker, skruetype

Metal D-SUB DB25-kabelstikket (han) med skruedæksel er designet til at terminere flerlederkabler og skabe en aftagelig forbindelse i applikationer med et DB25-interface. Skrue/møtrik-designet muliggør en solid mekanisk låsning af stikket og kabelaflastning.

Tekniske specifikationer

• Stiktype: D-SUB DB25
• Design: kablet, metalhus/-dæksel
• Køn: mand (mand)
• Antal stifter: 25
• Kontaktarrangement: 2 rækker
• Montering af dæksel: Skrues på
• Mekanisk låsning i forbindelse: skruer/møtrikker
• Kabelgennemføringer: 4 stk. (til diametre 5 mm, 6 mm, 7,5 mm, 8,5 mm)
• Mål (ifølge billedet): ca. 57 mm (bredde), 56 mm (længde), 16 mm (højde)

Funktioner og egenskaber

• Metaldæksel for øget mekanisk modstand under kabelinstallation
• Skru-på-design muliggør gentagen åbning og serviceindgreb
• Udskiftelige tyller til tilpasning af kabeldiameter og grundlæggende trækaflastning
• Skruer/møtrikker til tæt tilspænding af forbindelsesstykket til modstykket og begrænsning af spontan løsning

Ideel til

• Produktion og reparation af kabler med DB25-grænseflade
• Industriudstyr, måleteknologi og styresystemer
• Service- og laboratoriekabler, hvor mekanisk stiklåsning er påkrævet

Pakkens indhold

• 1× D-SUB DB25-stik (han) med metaldæksel til påskruning
• 4× kabelforskruning (5 mm, 6 mm, 7,5 mm, 8,5 mm)
• 2× skrue
• 2× nødder

Hvorfor vælge dette produkt?

• Standard DB25-design for kompatibilitet med almindelige modstykker
• Metalskruedæksel egnet til installationer med højere krav til mekanisk modstand
• Mulighed for at vælge bøsning i henhold til kabeldiameteren
• Mekanisk låsning af stikket med skruer/møtrikker

Installations- og betjeningsvejledning

• Før installation skal du vælge en tylle i henhold til kablets diameter og montere den i husets udtag.
• Afkort ledningerne til den nødvendige længde, tilslut dem til stikkenes kontakter, og kontroller den korrekte signalsekvens.
• Efter tilslutning lukkes dækslet, skruerne strammes, og det kontrolleres, at kablet ikke er mekanisk belastet i dækslet.
• Når du tilslutter til modstykket, skal du bruge skruer/møtrikker til at fastgøre stikket ordentligt.

Sikkerhedsmeddelelse

• Produktet er beregnet til signal- og dataforbindelse; afbryd strømmen til enheden før håndtering.
• Sørg for at tilslutte benene korrekt i henhold til den anvendte grænseflade for at undgå at beskadige de tilsluttede enheder.
• Undgå kortslutninger mellem ledere og kontakter med ledende dele af huset.
