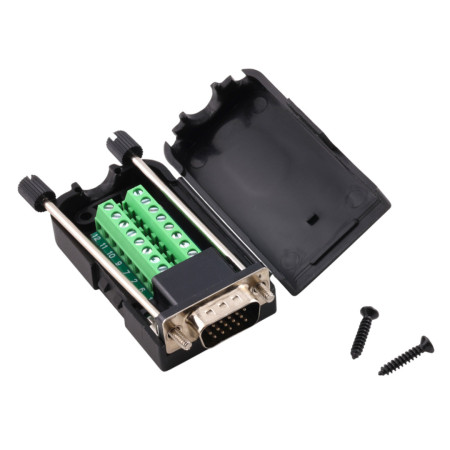

D-SUB-stik DE15 (DB15) 3 rækker, kabelforbundet, han med skruer, skruetype

D-SUB DE15-stikket (ofte fejlagtigt omtalt som DB15/VGA) muliggør hurtige, loddefri ledningsforbindelser ved hjælp af skrueterminaler. Det er velegnet til service, prototyping og konvertering af ledninger til et standard 15-benet hanstik med låseskruer.

Tekniske specifikationer

• Stiktype: D-SUB DE15 (15 ben, 3 rækker), han
• Fastgørelse: låseskruer på stikket
• Ledningsforbindelse: skrueklemme
• Dimensioner: 76 × 42 × 20 mm
• Afstand mellem pinrækker: 2,84 mm
• Vandret pinafstand i en række: 2,77 mm
• Materiale: metalstik, plastikdæksel (ABS)

Funktioner og egenskaber

• Konvertering af DE15-stik til klemrække for nem tilslutning af individuelle signaler
• Loddefri montering, egnet til gentagne ledningsskift
• ABS-dæksel beskytter terminaler og ledninger mod mekanisk skade
• Låseskruer forbedrer den mekaniske stabilitet af forbindelsen med modstykket

Ideel til

• Service- og testanordninger til enheder med DE15-grænseflade
• Prototyping og laboratoriefortrådning af signallinjer
• Tilslutning af kabler til D-SUB uden fremstilling af et specielt kabel
• Industrielle og måleapplikationer ved hjælp af 15-bens D-SUB-grænseflade

Pakkens indhold

• D-SUB DE15 han med terminalblok i hus

Hvorfor vælge dette produkt?

• Teknisk korrekt DE15-design (15 ben i 3 rækker) for kompatibilitet med almindelige modstykker
• Hurtig og tydelig ledningsføring via skrueterminaler
• Kompakte dimensioner og mekanisk låsning af stikket med skruer
• Velegnet løsning til midlertidige og mere permanente installationer uden lodning

Installations- og betjeningsvejledning

• Før ledningerne tilsluttes, løsn terminalskruerne, isæt den afisolerede ledning og spænd skruen med tilstrækkelig kraft.
• Vi anbefaler at kontrollere pintildelingen i henhold til din applikation og enhedens ledningsdiagram.
• Når du har tilsluttet ledningerne, skal du lukke dækslet og fastgøre det med de medfølgende skruer.
• Når du tilslutter til modstykket, skal du stramme stikkets låseskruer for at sikre stabil kontakt.

Sikkerhedsmeddelelse

• Produktet er beregnet til signal- og lavspændingsanvendelser; brug det ikke til direkte tilslutning til netspændingen.
• Før håndtering skal apparatet afbrydes fra strømforsyningen, og der skal undgås kortslutninger mellem terminalerne.
• Sørg for trækaflastning for kablerne, så ledningerne ikke løsner sig i terminalerne.
