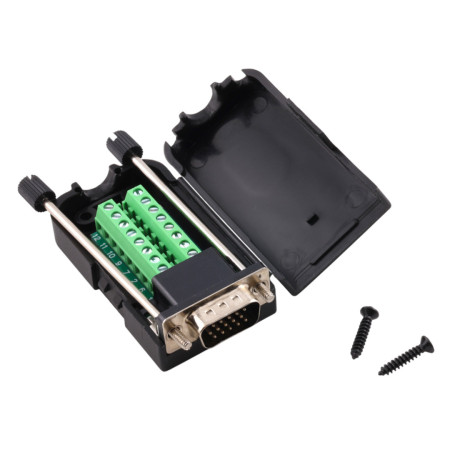

D-SUB-Stecker DE15 (DB15), 3-reihig, kabelgebunden, Stecker mit Schrauben, Schraubanschluss

Der D-SUB DE15-Stecker (oft fälschlicherweise als DB15/VGA bezeichnet) ermöglicht schnelle, lötfreie Drahtverbindungen mittels Schraubklemmen. Er eignet sich für Servicearbeiten, Prototypenbau und die Umrüstung von Verdrahtungen auf eine standardmäßige 15-polige Stecker-Schnittstelle mit Verriegelungsschrauben.

Technische Spezifikationen

• Steckverbindertyp: D-SUB DE15 (15 Pins, 3 Reihen), Stecker
• Befestigung: Verriegelungsschrauben am Stecker
• Drahtanschluss: Schraubklemmenblock
• Abmessungen: 76 × 42 × 20 mm
• Abstand zwischen den Stiftreihen: 2,84 mm
• Horizontaler Stiftabstand in einer Reihe: 2,77 mm
• Material: Metallverbinder, Kunststoffabdeckung (ABS)

Funktionen und Merkmale

• Umwandlung des DE15-Steckers in eine Klemmenleiste zur einfachen Verbindung einzelner Signale
• Lötfreie Montage, geeignet für wiederholte Verdrahtungsänderungen
• Die ABS-Abdeckung schützt Anschlüsse und Kabel vor mechanischer Beschädigung
• Sicherungsschrauben verbessern die mechanische Stabilität der Verbindung mit dem Gegenstück.

Ideal für

• Service- und Testvorrichtungen für Geräte mit DE15-Schnittstelle
• Prototyping und Laborverdrahtung von Signalleitungen
• Anschluss von Kabeln an D-SUB ohne Herstellung eines Spezialkabels
• Industrielle und Messanwendungen mit 15-poliger D-SUB-Schnittstelle

Packungsinhalt

• D-SUB DE15 Stecker mit Klemmenblock im Gehäuse

Warum sollten Sie sich für dieses Produkt entscheiden?

• Technisch korrektes DE15-Design (15 Pins in 3 Reihen) für Kompatibilität mit gängigen Gegenstücken
• Schnelle und einfache Verdrahtung über Schraubklemmen
• Kompakte Abmessungen und mechanische Verriegelung des Steckers mit Schrauben
• Geeignete Lösung für temporäre und dauerhafte Installationen ohne Löten

Installations- und Bedienungsanleitung

• Vor dem Anschließen der Drähte die Klemmschrauben lösen, den abisolierten Draht einführen und die Schraube mit angemessener Kraft festziehen.
• Wir empfehlen, die Pinbelegung anhand Ihrer Anwendung und des Geräteverdrahtungsplans zu überprüfen.
• Nach dem Anschließen der Drähte schließen Sie die Abdeckung und befestigen Sie sie mit den mitgelieferten Schrauben.
• Beim Verbinden mit dem Gegenstück die Verriegelungsschrauben des Steckverbinders festziehen, um einen stabilen Kontakt zu gewährleisten.

Sicherheitshinweis

• Das Produkt ist für Signal- und Niederspannungsanwendungen vorgesehen; verwenden Sie es nicht für den direkten Anschluss an die Netzspannung.
• Vor der Handhabung das Gerät vom Netzteil trennen und Kurzschlüsse zwischen den Anschlüssen vermeiden.
• Sorgen Sie für Zugentlastung der Kabel, damit sich die Drähte in den Klemmen nicht lösen.
