Konektor D-SUB DE15 (DB15) 3 řady, kabelový, samec se šrouby, šroubovací

Konektor s konektorem D-SUB DE15 (často nesprávně označovaný jako DB15/VGA) umožňuje rychlé připojení vodičů bez pájení pomocí šroubovacích svorek. Je vhodný pro servis, prototypování a převod kabeláže na standardní 15pinové rozhraní v provedení samec se zajišťovacími šrouby.

Technické specifikace

• Typ konektoru: D-SUB DE15 (15 pinů, 3 řady), samec
• Upevnění: zajišťovací šrouby na konektoru
• Připojení vodičů: šroubovací svorkovnice
• Rozměry: 76 × 42 × 20 mm
• Rozteč mezi řadami pinů: 2,84 mm
• Horizontální rozteč pinů v řadě: 2,77 mm
• Materiál: kovový konektor, plastový kryt (ABS)

Funkce a vlastnosti

• Převod DE15 konektoru na svorkovnici pro snadné zapojení jednotlivých signálů
• Montáž bez pájení, vhodné pro opakované změny zapojení
• Kryt z ABS chrání svorky a vodiče proti mechanickému poškození
• Zajišťovací šrouby zlepšují mechanickou stabilitu spojení s protikusem

Ideální pro

• Servisní a testovací přípravky pro zařízení s rozhraním DE15
• Prototypování a laboratorní zapojení signálových vedení
• Připojení kabeláže na D-SUB bez výroby speciálního kabelu
• Průmyslové a měřicí aplikace využívající 15pinové D-SUB rozhraní

Obsah balení

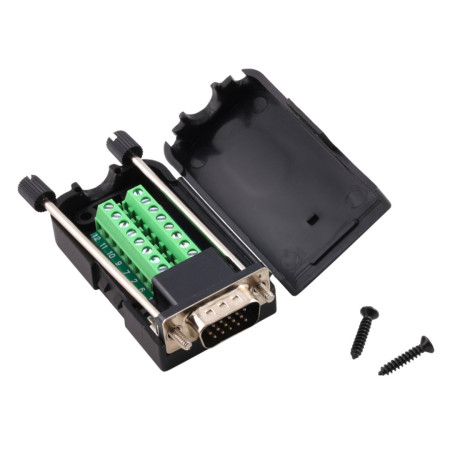

• D-SUB DE15 samec se svorkovnicí v krytu

Proč zvolit tento produkt

• Technicky správné provedení DE15 (15 pinů ve 3 řadách) pro kompatibilitu s běžnými protikusy
• Rychlé a přehledné zapojení vodičů přes šroubovací svorky
• Kompaktní rozměry a mechanické zajištění konektoru šrouby
• Vhodné řešení pro dočasné i trvalejší instalace bez pájení

Pokyny k instalaci a provozu

• Před zapojením vodičů uvolněte šroubky svorek, vložte odizolovaný vodič a šroubek dotáhněte přiměřenou silou.
• Doporučujeme ověřit přiřazení pinů dle Vaší aplikace a schématu zapojení zařízení.
• Po zapojení vodičů uzavřete kryt a zajistěte jej přiloženými šrouby.
• Při připojení k protikusu dotáhněte zajišťovací šrouby konektoru pro stabilní kontakt.

Bezpečnostní upozornění

• Produkt je určen pro signálové a nízkonapěťové aplikace; nepoužívejte jej pro přímé připojení na síťové napětí.
• Před manipulací odpojte zařízení od napájení a zamezte zkratu mezi svorkami.
• Zajistěte odlehčení tahu kabeláže tak, aby nedocházelo k uvolnění vodičů ve svorkách.
