Złącze D-SUB DE15 (DB15) 3 rzędy, przewodowe, męskie ze śrubami, śrubowe

Złącze D-SUB DE15 (często błędnie nazywane DB15/VGA) umożliwia szybkie, bezlutowe podłączanie przewodów za pomocą zacisków śrubowych. Nadaje się do serwisowania, prototypowania i konwersji okablowania na standardowy 15-pinowy interfejs męski z wkrętami blokującymi.

Dane techniczne

• Typ złącza: D-SUB DE15 (15 pinów, 3 rzędy), męskie
• Mocowanie: śruby blokujące na złączu
• Podłączenie przewodów: blok zacisków śrubowych
• Wymiary: 76 × 42 × 20 mm
• Odstęp między rzędami pinów: 2,84 mm
• Odstęp między pinami w rzędzie: 2,77 mm
• Materiał: złącze metalowe, osłona plastikowa (ABS)

Funkcje i cechy

• Konwersja złącza DE15 na blok zaciskowy w celu łatwego podłączania pojedynczych sygnałów
• Montaż bez lutowania, odpowiedni do wielokrotnych zmian okablowania
• Osłona ABS chroni zaciski i przewody przed uszkodzeniami mechanicznymi
• Śruby blokujące poprawiają stabilność mechaniczną połączenia z elementem współpracującym

Idealny dla

• Urządzenia serwisowe i testowe do urządzeń z interfejsem DE15
• Prototypowanie i okablowanie laboratoryjne linii sygnałowych
• Podłączenie okablowania do złącza D-SUB bez konieczności produkcji specjalnego kabla
• Zastosowania przemysłowe i pomiarowe wykorzystujące 15-pinowy interfejs D-SUB

Zawartość opakowania

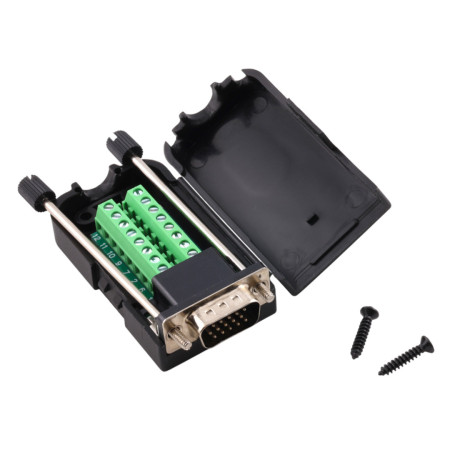

• Złącze D-SUB DE15 męskie z kostką zaciskową w obudowie

Dlaczego warto wybrać ten produkt?

• Technicznie poprawna konstrukcja DE15 (15 pinów w 3 rzędach) zapewniająca kompatybilność ze standardowymi odpowiednikami
• Szybkie i przejrzyste okablowanie za pomocą zacisków śrubowych
• Kompaktowe wymiary i mechaniczne blokowanie złącza za pomocą śrub
• Rozwiązanie odpowiednie do instalacji tymczasowych i trwalszych, bez lutowania

Instrukcja instalacji i obsługi

• Przed podłączeniem przewodów należy poluzować śruby zaciskowe, włożyć odizolowany przewód i dokręcić śrubę z odpowiednią siłą.
• Zalecamy sprawdzenie przypisania pinów zgodnie z aplikacją i schematem okablowania urządzenia.
• Po podłączeniu przewodów zamknij pokrywę i zabezpiecz ją dołączonymi śrubami.
• Podłączając złącze do elementu współpracującego, należy dokręcić śruby blokujące złącze, aby zapewnić stabilny kontakt.

Informacja o bezpieczeństwie

• Produkt przeznaczony jest do zastosowań sygnałowych i niskonapięciowych; nie należy podłączać go bezpośrednio do napięcia sieciowego.
• Przed przystąpieniem do czynności należy odłączyć urządzenie od zasilania i zapobiec zwarciom pomiędzy zaciskami.
• Zapewnij odciążenie okablowania, aby przewody nie poluzowały się w zaciskach.
