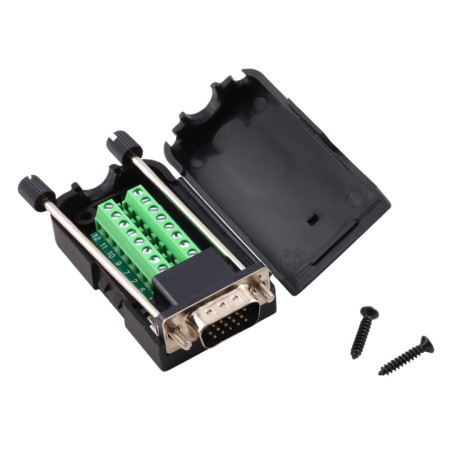

D-SUB konektor DE15 (DB15) 3 reda, s kabelom, muški s vijcima, vijčani tip

D-SUB DE15 konektor (često neispravno nazivan DB15/VGA) omogućuje brzo, bezlemno spajanje žica pomoću vijčanih priključaka. Pogodan je za servisiranje, izradu prototipova i pretvorbu ožičenja u standardni 15-pinski muški priključak s vijcima za zaključavanje.

Tehničke specifikacije

• Vrsta konektora: D-SUB DE15 (15 pinova, 3 reda), muški
• Pričvršćivanje: vijci za zaključavanje na konektoru
• Priključak žice: vijčani terminalni blok
• Dimenzije: 76 × 42 × 20 mm
• Razmak između redova pinova: 2,84 mm
• Horizontalni razmak pinova u redu: 2,77 mm
• Materijal: metalni konektor, plastični poklopac (ABS)

Funkcije i značajke

• Pretvaranje DE15 konektora u terminalni blok za jednostavno spajanje pojedinačnih signala
• Bezlemna montaža, pogodna za ponovljene promjene ožičenja
• ABS poklopac štiti terminale i žice od mehaničkih oštećenja
• Vijci za zaključavanje poboljšavaju mehaničku stabilnost spoja s protutustavkom

Idealno za

• Servisne i ispitne naprave za uređaje s DE15 sučeljem
• Izrada prototipova i laboratorijsko ožičenje signalnih vodova
• Spajanje kablova na D-SUB bez izrade posebnog kabela
• Industrijske i mjerne primjene s 15-pinskim D-SUB sučeljem

Sadržaj paketa

• D-SUB DE15 muški s terminalnim blokom u kućištu

Zašto odabrati ovaj proizvod?

• Tehnički ispravan DE15 dizajn (15 pinova u 3 reda) za kompatibilnost s uobičajenim ekvivalentima
• Brzo i jasno ožičenje putem vijčanih priključaka
• Kompaktne dimenzije i mehaničko zaključavanje konektora vijcima
• Prikladno rješenje za privremene i trajne instalacije bez lemljenja

Upute za instalaciju i uporabu

• Prije spajanja žica, otpustite vijke terminala, umetnite ogoljenu žicu i zategnite vijak odgovarajućom silom.
• Preporučujemo provjeru rasporeda pinova prema vašoj primjeni i dijagramu ožičenja uređaja.
• Nakon spajanja žica, zatvorite poklopac i pričvrstite ga priloženim vijcima.
• Prilikom spajanja na spojni dio, zategnite vijke za zaključavanje konektora radi stabilnog kontakta.

Sigurnosna obavijest

• Proizvod je namijenjen za signalne i niskonaponske primjene; nemojte ga koristiti za izravno spajanje na mrežni napon.
• Prije rukovanja, isključite uređaj iz napajanja i spriječite kratki spoj između priključaka.
• Osigurajte rasterećenje kabela od vlačne sile kako se žice ne bi olabavile u terminalima.
